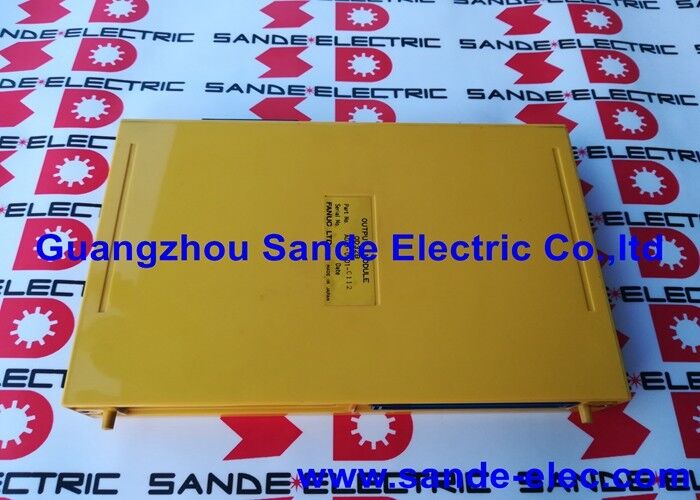

Fanuc Output Module A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112 USED

FANUC A03B-0801-C112 | Módulo de saída digital DC de 32 pontos OD32B - Série 10/11/15 CNC PLC / 24–48V DC

Saída CC de 32 canais para o backplane do PLC Série 10/11/15

O A03B-0801-C112 é o módulo de saída digital modelo OD32B para o backplane PLC usado nos sistemas CNC das séries 10, 11 e 15 da FANUC. Ele fornece 32 canais de saída CC independentes – cada um capaz de acionar válvulas solenóides, bobinas de relé, lâmpadas indicadoras e outros atuadores de 24–48 Vcc em até 0,25 A por ponto.

Na arquitetura do sistema de E/S A03B-0801, o módulo de saída OD32B se conecta diretamente à unidade base de E/S do PLC junto com módulos de entrada, módulos analógicos e outros módulos de função de E/S. As 32 saídas do módulo se conectam ao programa de lógica ladder PMC (Controlador de Máquina Programável) do CNC. Quando o PMC comanda um canal de saída ligado, o transistor de saída correspondente é ativado e aciona a carga de campo.

A designação OD32B é o identificador do módulo dentro da família de módulos de saída da série A03B-0801. Variantes adjacentes cobrem diferentes contagens de saída e classificações de tensão - a especificação de 32 pontos, 24–48 Vcc, 0,25 A/ponto do OD32B define sua posição na família. A PCB interna — A16B-1310-0090 — é montada permanentemente dentro do invólucro do módulo OD32B e não está disponível como item de estoque separado.

Especificações principais

0,25A por ponto — Corrente de saída e seleção de carga

O limite de corrente de 0,25 A por ponto define a carga máxima que pode ser acionada diretamente por cada canal de saída. As bobinas de relé padrão de 24 Vcc normalmente consomem 20–100 mA – bem dentro desse limite. As válvulas solenóides variam de 30mA a 200mA para tipos industriais compactos. As lâmpadas indicadoras consomem 20–50mA. Cargas que excedam 0,25 A por canal devem ser comutadas através de um relé de interposição, em vez de acionadas diretamente pela saída do módulo.

Perguntas frequentes

P1: Quais gerações de CNC da FANUC usam o A03B-0801-C112?

O módulo de saída OD32B está confirmado para os sistemas CNC das séries 10, 11 e 15 da FANUC, que utilizaram a arquitetura de backplane de E/S modular A03B-0801. Não é compatível com o sistema de E/S Zero C (Série 0-C), com o sistema I/O Link da série i ou com outras gerações da FANUC que utilizem arquiteturas de E/S diferentes.

Q2: O PCB interno A16B-1310-0090 está disponível separadamente?

O A16B-1310-0090 é um componente montado permanentemente dentro do módulo A03B-0801-C112. Não está disponível como peça sobressalente separada padrão — o módulo A03B-0801-C112 completo é a unidade de reposição. Para a reparação ao nível do componente de um módulo avariado, os serviços de reparação especializados da FANUC Série 15 poderão obter ou reconstruir a placa interna do módulo.

Q3: Quais sintomas indicam que um módulo de saída OD32B falhou?

Canais de saída específicos que não são ativados apesar dos comandos PMC confirmados — visíveis na tela de diagnóstico do monitor de E/S do PMC do CNC — apontam para transistores de saída com falha dentro do módulo. Se um grupo de saídas adjacentes falhar simultaneamente, a alimentação compartilhada ou o circuito de acionamento desse grupo falharam. Se todas as 32 saídas não estiverem funcionando, a entrada de alimentação principal do módulo ou a conexão do backplane deverá ser verificada primeiro.

Q4: A substituição do A03B-0801-C112 afeta o programa PMC?

Não. O programa ladder do PMC é armazenado na memória principal do CNC e não no módulo de saída de E/S. A substituição do módulo instala uma nova interface de saída; o programa PMC permanece inalterado. Após a substituição, verifique se todos os canais de saída estão ativados corretamente, testando cada um deles no monitor de E/S do PMC antes de retornar a máquina à produção.

P5: Onde o A03B-0801-C112 é obtido após a descontinuação?

Através do mercado pós-venda de módulos de E/S da Série 10/11/15 da FANUC — especialistas CNC da Série 15 da FANUC, fornecedores excedentes testados e serviços de reparação de módulos de E/S. Confirme A03B-0801-C112 (OD32B) na própria etiqueta do módulo. Variantes de saída adjacentes A03B-0801 carregam diferentes contagens de E/S e classes de tensão.
