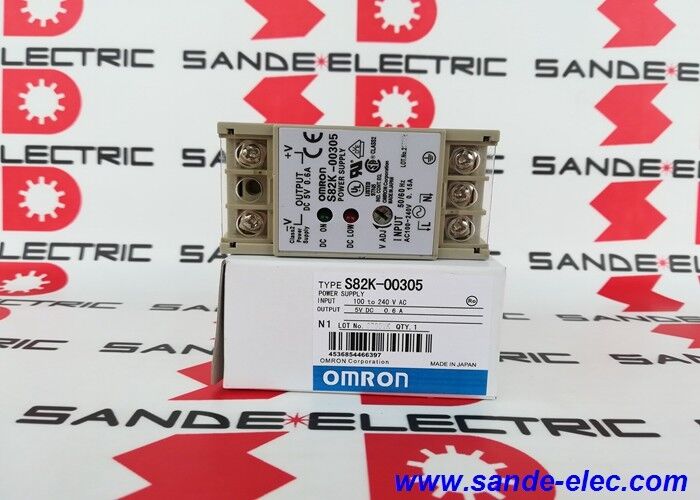

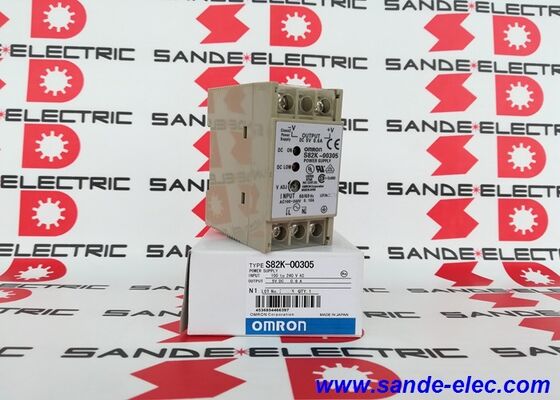

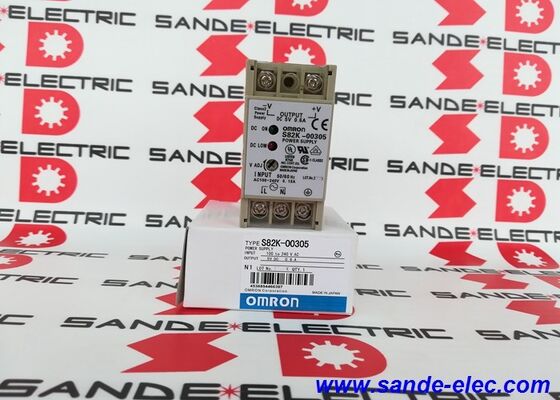

Omron S82K-00305 Fornecimento de energia AC100-240V Novo S82K00305

Omron S82K-00305 | Fonte de alimentação comutada em trilho DIN Série S82K 3W - 5V DC / 0,6A / 100–240V AC / Classe 2

3W a 5V DC — A fonte lógica compacta da linha S82K

A S82K-00305 é o membro de 5 V CC e 3 W da família de fontes de alimentação chaveadas S82K da Omron – a menor potência de saída da série S82K e a única variante que produz especificamente 5 V CC a 3 W. Na entrada de ampla faixa de 100–240 Vca, ele não requer seleção manual de tensão e opera em toda a faixa de rede elétrica CA global. Com 0,6 A disponível a 5 Vcc, ele fornece corrente suficiente para pequenas placas lógicas, alimentação de sensores, circuitos de condicionamento de sinal e sistemas microcontroladores que consomem abaixo desse limite.

A classificação Classe 2 indica que a fonte atende aos requisitos de saída Classe 2 — a saída é limitada por corrente e potência de modo que não pode sustentar um arco perigoso ou incêndio sob condições de falha. Esta classificação simplifica a conformidade com o código de fiação para a fiação do lado da carga em muitas jurisdições onde os níveis de potência Classe 2 permitem requisitos reduzidos de proteção da fiação.

Em 3W, esta é uma fonte específica para cargas de nível lógico, não um barramento geral de 5V para aplicações de alta corrente. O S82K-00705 (7,5 W, 5 V, 1,5 A) e o S82K-01505 (15 W, 5 V, 2,5 A) fornecem corrente mais alta de 5 V dentro da mesma família S82K se a carga exigir mais de 0,6 A.

Especificações principais

Contexto familiar S82K – Seleção por classificação de potência

A série S82K abrange de 3W a 240W em múltiplas tensões de saída (5V, 12V, 15V, 24V). Todos os modelos compartilham a entrada universal de 100–240 Vca e o mesmo formato de montagem em trilho DIN. Quando a carga da aplicação requer mais de 0,6 A a 5 Vcc, as próximas etapas na faixa de 5 V do S82K são:

Confirme o consumo máximo de corrente contínua da carga antes de especificar a fonte – uma fonte de 3W funcionando com corrente máxima contínua opera em seu limite térmico.

Perguntas frequentes

Q1: O que é classificação de potência Classe 2 e por que isso é importante?

Classe 2 é uma classificação de potência UL/NEC que indica que a saída de alimentação é limitada por corrente e limitada por potência a níveis que não podem sustentar um arco perigoso ou incêndio sob condições normais de falha. O S82K-00305 atende aos requisitos de saída Classe 2 de 3W. Em muitas instalações governadas pela NEC, a fiação Classe 2 no lado da carga pode usar condutores de bitola mais leve e requisitos reduzidos de conduíte/proteção em comparação com energia não Classe 2, simplificando a instalação.

Q2: A saída de alimentação de 5V é 0,6A. Isso é suficiente para uma alimentação lógica do PLC?

Depende do PLC específico e do seu orçamento de energia. CLPs e controladores pequenos com baixas contagens de E/S podem operar de 0,6 A a 5 V (3 W). CLPs de maior densidade com mais E/S, módulos de funções especiais ou cargas externas de 5 V normalmente consomem mais. Verifique a especificação de corrente do barramento de 5 V do CLP antes de especificar o S82K-00305 — use o S82K-00705 ou S82K-01505 para fontes lógicas de corrente mais alta.

Q3: O S82K-00305 requer um seletor de faixa para entrada de 110 V vs 230 V?

Não. A entrada de faixa ampla aceita 100–240 Vca automaticamente sem qualquer seleção de faixa ou alteração de link. Esta entrada universal cobre fontes japonesas e norte-americanas de 100 V e fontes europeias de 220–240 V com a mesma unidade e fiação.

Q4: O que acontece quando a carga excede 0,6A no S82K-00305?

O circuito de proteção contra sobrecarga é ativado, reduzindo ou desligando a saída para proteger tanto a alimentação quanto a carga. Remova a condição de sobrecarga e desligue e ligue a alimentação para restaurar a saída. Operar a fonte com sobrecarga sustentada corre o risco de danificar os componentes internos, mesmo se o circuito de proteção estiver funcionando - confirme se a corrente de carga total permanece dentro da classificação de 0,6A.

P5: O S82K-00305 ainda está em produção e existe um equivalente Omron atual?

O status de produção da série S82K deve ser verificado com a documentação atual da Omron. Para as aplicações atuais, as séries S8FS e S8VK da Omron proporcionam desempenho equivalente ou melhorado em formatos de calha DIN semelhantes. O S8FS-C03505 fornece 5V DC / 0,6A / 3W com certificação CE, UL e KC como equivalente de corrente dentro da linha de produtos da Omron.
