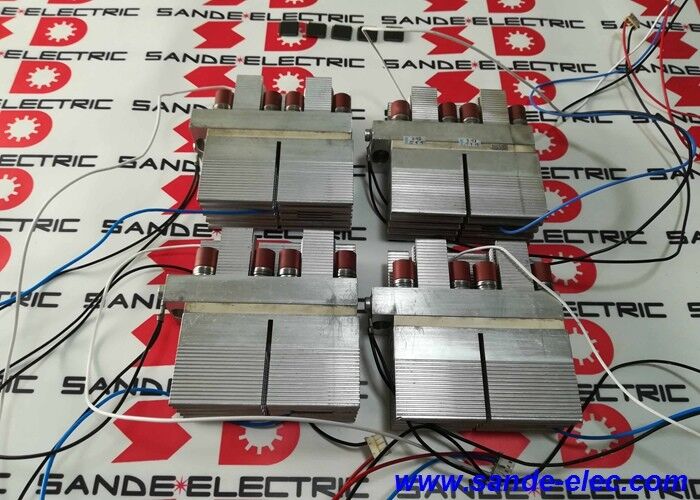

Novo módulo de energia SEMIKRON Rectificador controlado por silício SKKQ560/14E

SKKQ560/14E. Semicrono Semi-START Anti-Tyristor paralelo AC Switch 1400V / 560A / Portão de Amplificação / Contato de Pressão / C11 / Parafuso / Soft Starters

Tiristores anti-paralelos Como funciona um interruptor de CA

Um único tiristor conduz a corrente em uma direção só, ele se liga quando acionado e se apaga quando a corrente naturalmente reverte.A corrente alterna a direcção a cada meio cicloPara controlar ambos os meios ciclos são necessários dois tiristores: um para meios ciclos positivos, outro para negativos.Conectá-los em anti-paralelo (cátodo de um para ânodo do outro) cria um interruptor AC um interruptor bidirecional controlado que conduz em ambas as direções sob demanda.

O SKKQ560/14E reúne os dois tiristores num único corpo de módulo compacto, dois tiristores, duas ligações de portão, uma caixa, num arranque suave de três fases.três módulos SKKQ (um por fase) substituem seis tiristores separados que, de outra forma, exigiriam montagem individualO formato do módulo reduz a contagem de componentes, a complexidade da fiação e o tempo de montagem na seção de energia.

Principais especificações

Aplicação de arranque suave 3 módulos, 3 fases

Em um motor padrão de três fases, um módulo SKKQ é conectado em série com cada fase da fonte de alimentação do motor.

• Fase L1: Um módulo SKKQ controla a corrente para o terminal do motor U
• Fase L2: um módulo SKKQ controla a corrente para o terminal do motor V
• Fase L3: Um módulo SKKQ controla a corrente para o terminal do motor W

Ao variar o ângulo de disparo dos tiristores (quão tarde em cada semicírculo eles são acionados), o soft starter ajusta a tensão RMS efetiva aplicada ao motor.o ângulo de disparo é grande (desencadeamento tardio = baixa RMS) e o motor recebe uma tensão reduzida;À medida que o motor acelera, o ângulo de disparo diminui progressivamente até que os tiristores disparem em ângulo zero (voltagem total) e o motor funcione na tensão da linha.

Três módulos SKKQ560/14E cobrem as classificações de arranque do motor, que dependem da corrente nominal do motor e do ciclo de trabalho.

Perguntas frequentes

Q1: Qual a diferença entre os módulos de tiristores SKKQ e SKKT/SKKE da Semikron?

A designação SKKQ indica um par anti-paralelo dois tiristores opostos um ao outro para comutação bidirecional (CA).A designação SKKT indica tipicamente um par tiristor-tiristor ou tiristor-diodo em série ou configuração paralela para aplicações de conversor de CC. SKKE indica um par tiristor-diodo. Escolha SKKQ para aplicações de interruptores CA (iniciadores suaves, controladores de potência CA); escolha SKKT ou SKKE para aplicações de retificador ou conversor de CC.

Q2: Que dissipador de calor é necessário para o SKKQ560/14E em uma aplicação de arranque macio?

O pacote C11 requer um disipador de superfície plana com o padrão de montagem de parafuso adequado. A resistência térmica necessária do disipador (Rth,ha em °C/W) depende do ciclo de funcionamento do motor,a temperatura ambiente no interior do compartimento, e a perda de potência do tiristor na corrente de funcionamento específica e no perfil do ângulo de disparo.Utilize as ferramentas de projeto térmico da Semikron ou os gráficos de perda de energia da folha de dados do dispositivo para calcular a especificação mínima do dissipador de calor para a aplicação alvo.

Q3: Quantos módulos SKKQ560/14E são necessários para um arrancador suave trifásico?

Três módulos, um por fase; cada módulo lida com os meios-ciclos positivo e negativo da sua corrente de fase através do seu par de tiristores anti-paralelas.Para motores trifásicos de arranque suave com a ligação de fase em linha padrão, três módulos SKKQ e os respectivos circuitos de condução de portão associados constituem a secção de potência completa.

Q4: Qual é a importância da tensão nominal de 1400V (14E) numa aplicação padrão de alimentação da rede?

A rede industrial padrão na Europa e na Ásia é 400V AC linha a linha (690V em algumas aplicações).Uma regra geral para a seleção da tensão do tiristor é rebaixar a tensão nominal de pico repetitivo para aproximadamente 50% do VDRM nominal do dispositivoPara o SKKQ560/14E a 1400V, isto dá uma tensão de trabalho reduzida de aproximadamente 700V A classificação de 1400V proporciona uma margem de segurança adequada para aplicações de 480V (América do Norte) e 600V.

Q5: O SKKQ560/14E pode ser utilizado em aplicações de regulador de potência CA (regulador de tensão CA) além do arranque suave?

Sim, os módulos de tiristores anti-paralelo da série SEMISTART não se limitam a arrancadores de motor.Controle de processo eletrolítico, a compensação de potência reativa também usa pares de tiristores anti-paralelos com controle de ângulo de disparo.O mesmo módulo que fornece arranque suave para um motor pode ser usado como um controlador de ângulo de fase para uma carga resistiva na mesma tensão e correntes.
