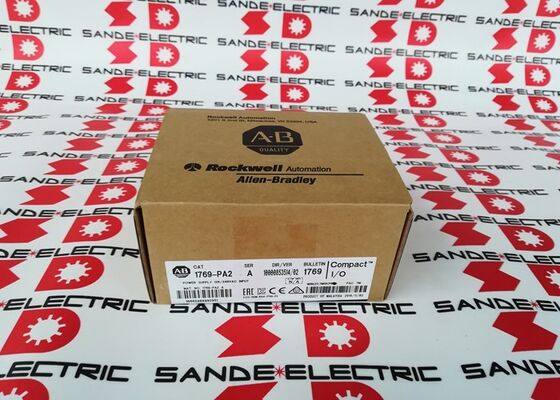

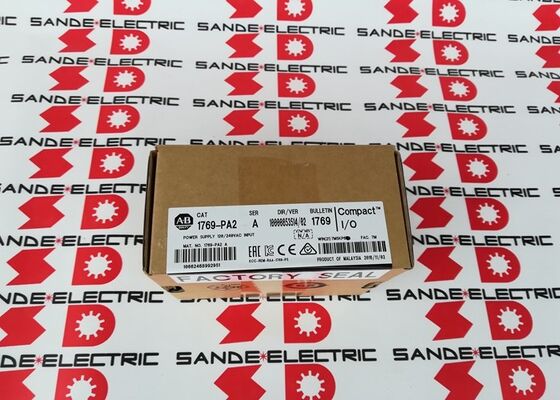

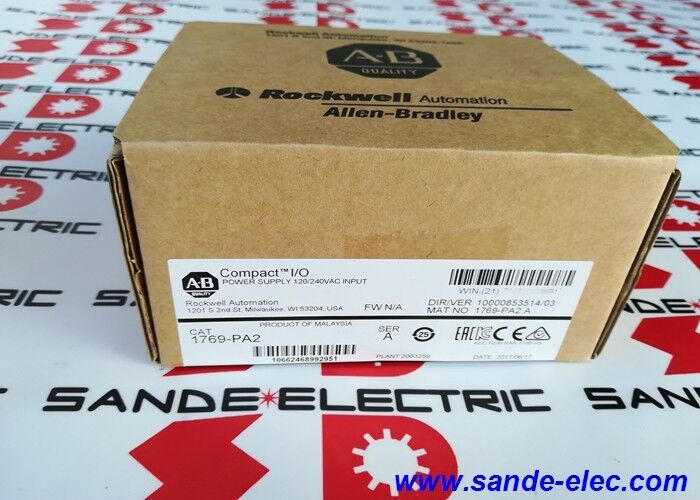

Nova fonte de alimentação AB 1769-PA2 CompactLogix 1769PA2 em caixa

Allen-Bradley 1769-PA2 ∙ Compacto I/O AC Power Supply Module ∙ 85 ∙ 265V AC / 2.0A @ 5V DC / 0.8A @ 24V DC / 16-Module Capacidade

Fornecimento de energia para o banco de entrada/saída compacto 1769

O 1769-PA2 é o módulo de alimentação de entrada de CA para o sistema de E/S compacto 1769 da Allen-Bradley.Cada banco de 1769 módulos I/O compactos requer uma fonte de alimentação este é o módulo que converte a fonte de alimentação AC da rede do painel em 5V DC e 24V DC que os módulos I/O compactos exigem para operar.

A fonte de alimentação éDistância nominal do módulo de 8define a extensão da distribuição de energia: até 8 módulos de E/S à esquerda e 8 à direita ¢ 16 módulos no total por banco de alimentação.ou quando a capacidade de potência for excedida antes de atingir 16 módulos, uma fonte de alimentação adicional é adicionada para estender o banco.

A corrente de saída divide-se entre dois carris:2.0A a 5 V DCAlimenta a lógica do módulo e a comunicação no plano de fundo (eletrónica do módulo de E/S).0.8A a 24 V DCdispositivos de campo de corrente contínua de 24 V e circuitos de saída ligados aos módulos de E/S.Cada módulo no banco puxa de ambos os carris de acordo com as suas especificações. O puxo total de todos os módulos do banco não deve exceder estes limites em nenhum dos carris..

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

Principais especificações

Conexão de plano de fundo Não são necessários cabos

O 1769-PA2 se conecta ao backplane I/O do 1769 Compact através de um mecanismo de bloqueio lateral de língua e ranhura embutido nos lados esquerdo e direito do módulo.O módulo desliza e bloqueia o módulo de E/S adjacente ou o controlador, e as ligações de energia e de autocarro são feitas através destes conectores laterais.ou cablagem entre módulos é necessária para a distribuição de energia dentro do banco.

Este mesmo mecanismo de ligação lateral permite à fonte de alimentação distribuir a energia em ambas as direcções para os módulos de E/S instalados simultaneamente no lado esquerdo e no lado direito,até à distância nominal de 8 módulos por lado.

Perguntas frequentes

P1: Qual é a diferença entre 1769-PA2 e 1769-PA4?

Ambos são fontes de alimentação de entrada AC 1769 Compact I / O. O PA2 fornece 2.0A a 5V DC e 0.8A a 24V DC. O PA4 fornece 4.0A a 5V DC e 2.0A a 24V DC ¢ o dobro da capacidade atual.Usar o PA4 para bancos maiores com maior consumo total de corrente do módulo, ou quando a exigência de potência de campo de corrente contínua de 24 V exceda 0,8 A. Calcular a absorção total de 5 V e 24 V de todos os módulos do banco antes de especificar.

Q2: Como é feita a seleção da entrada de 120V/240V no 1769-PA2?

Um interruptor de deslizamento embutido na parte frontal ou superior do módulo (acessível com uma chave de fenda para evitar a conmutação acidental) seleciona entre 120V e 240V de entrada nominal AC.Verificar e definir este interruptor para corresponder à tensão de alimentação do painel antes de conectar a rede de alimentaçãoO amplo intervalo de entrada AC de 85­265 V significa que o módulo tolera variações significativas de tensão em torno de qualquer configuração nominal.

P3: O banco tem 10 módulos de I/O. Pode um 1769-PA2 alimentá-los todos?

A distância nominal de 8 módulos por lado limita o alcance físico da fonte de alimentação, não apenas a capacidade atual.Os módulos 9 e 10 estão além da distância nominal e podem não receber energia adequada.Coloque a fonte de alimentação dentro de 8 módulos do módulo mais distante em qualquer direção, ou adicione uma segunda fonte de alimentação para estender o banco.0A a 5V DC ou 0.8A a 24V DC, verifique o orçamento corrente também.

P4: O 1769-PA2 tem sobrecarga ou proteção contra curto-circuito?

Sim. Um fusível interno (Wickmann 19195-3.15A ou equivalente) fornece proteção contra curto-circuito e sobrecarga na entrada de CA. O fusível é um componente interno, não é substituível pelo usuário no campo.Se o fusível for explodido por uma falha a montanteAntes de instalar um módulo de substituição, deve-se tratar a causa da sobrecarga ou do curto-circuito.

P5: O 1769-PA2 é compatível com sistemas CompactLogix e MicroLogix?

Sim. O 1769-PA2 alimenta os módulos de I/O 1769 Compact nas configurações CompactLogix e MicroLogix 1500. Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules). Confirmar os requisitos específicos de alimentação a partir da documentação de projecto do sistema MicroLogix 1500 ou CompactLogix.
