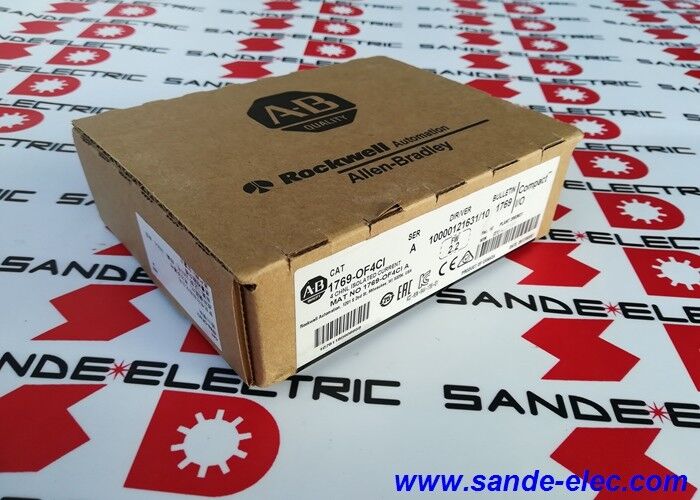

1769-OF4CI AB Módulo PLC 1769OF4CI

1769-OF4CI | Saída de corrente analógica isolada de 4 canais Compact I/O — 4–20 mA / 110 ms / No Field Cal / EGU / PID / MicroLogix 1500 e CompactLogix

Quatro resultados isolados individualmente – Por que é importante

Os módulos de saída analógica padrão compartilham uma referência comum em todos os canais de saída. Quando todas as quatro cargas se conectam ao mesmo comum, uma diferença de tensão de modo comum entre os circuitos de carga aparece na saída – pode criar correntes de loop de terra que aparecem como erros de sinal nos atuadores.

O 1769-OF4CI resolve isso com isolamento de canal individual. Cada um dos quatro canais é isolado galvanicamente de todos os outros canais. Uma diferença de potencial de terra entre os quatro dispositivos de campo conectados a este módulo não corrompe a saída de nenhum canal. Para instalações onde os dispositivos de campo — válvulas de controle, inversores de frequência variável, posicionadores — possuem diferentes referências de aterramento em toda a máquina ou processo, as saídas isoladas individualmente eliminam a solução alternativa de hardware de isoladores de sinal externos.

Especificações principais

Quatro opções de formato de dados – produza o que o programa precisa

A maioria dos módulos de saída analógica aceita um número inteiro bruto do programa e o converte em corrente. O 1769-OF4CI adiciona três opções de formato de nível superior que permitem ao programador escolher a maneira mais natural de expressar o ponto de ajuste de saída:

Bruto/Proporcional:Um número inteiro de 16 bits é mapeado diretamente para o intervalo de saída. Padrão para programas que calculam saídas atuais como valores inteiros.

Unidades de Engenharia (EGU):O programa envia o valor em unidades de engenharia — bar, °C, m³/h ou qualquer unidade personalizada. O módulo é dimensionado de EGU para corrente usando o mapeamento mín/máx configurado. O programa não necessita de cálculo de escala.

Dimensionado para PID:A saída se conecta diretamente à saída CV (variável de controle) da instrução PID. O módulo aceita a saída do PID em porcentagem (0–100%) e a converte para a faixa de corrente — a saída da instrução PID aciona diretamente a saída analógica sem lógica de escala adicional.

Porcentagem da faixa completa:O programa envia uma porcentagem (0–100%) e o módulo a converte para a faixa de corrente configurada. Útil para interfaces onde a porcentagem da capacidade de saída é a expressão natural.

Cenários de aplicação

Controle de fluxo multizona:Quatro válvulas de controle em quatro ramificações de processo independentes, cada uma referenciada a um potencial de terra diferente. O 1769-OF4CI fornece uma saída isolada por válvula — sem interferência entre canais, independentemente das diferenças de potencial entre os corpos do atuador da válvula.

Loops de temperatura PID:Quatro loops PID de temperatura da zona do forno em uma saída do programa CompactLogix por meio de um único 1769-OF4CI. O formato Scaled-for-PID permite que a saída CV de cada instrução PID acione diretamente um canal do módulo sem lógica de escala intermediária.

Referências mistas de velocidade VFD:Quatro inversores de frequência variável recebendo referências de velocidade analógicas de 4–20 mA de um módulo. Os inversores podem compartilhar uma fonte CA comum, mas têm referências de aterramento de sinal diferentes – o isolamento individual cuida da diferença.

Perguntas frequentes

Q1: Os canais 1769-OF4CI podem misturar sinais de 0-20mA e 4-20mA no mesmo módulo?

Sim. Cada canal é configurável individualmente para faixa de saída de 0–20mA ou 4–20mA. O canal 0 pode ser configurado para 4–20 mA para uma válvula de controle, enquanto o canal 1 é configurado para 0–20 mA para um tipo de atuador diferente. A configuração da faixa é feita na configuração de E/S do módulo dentro do software de programação.

Q2: Qual é o significado da classificação de distância da fonte de alimentação de 8?

Os módulos Compact I/O obtêm energia do barramento de energia local do controlador. A classificação de distância da fonte de alimentação de 8 indica a que distância o 1769-OF4CI pode ser posicionado do módulo de fonte de alimentação no banco Compact I/O. Uma classificação mais alta significa maior consumo de corrente do barramento — o limite de posição garante que a tensão do barramento no slot do módulo permaneça dentro das especificações. Planeje adequadamente a posição do slot do módulo no rack Compact I/O.

P3: O 1769-OF4CI é compatível com versões anteriores dos controladores Série A e Série B?

O próprio módulo vem nas designações Série A e Série B. Ambas as séries do 1769-OF4CI são funcionalmente compatíveis com os controladores listados (MicroLogix 1500 e CompactLogix). A designação da série reflete a revisão do hardware; a interface de programação do módulo e a configuração do formato de dados são as mesmas entre as séries.

Q4: Qual bitola de fio de cobre deve ser usada com o 1769-OF4CI?

O módulo especifica fio de cobre-90 AWG – condutor de cobre padrão classificado na classe de temperatura de isolamento de 90°C. A seleção do tamanho AWG depende do comprimento do cabo e da queda de tensão aceitável no circuito de 4–20 mA. Para percursos típicos do instrumento ao painel de até 300 metros, o condutor de cobre sólido ou trançado AWG 18 a AWG 22 é comumente usado. Use cabo de par trançado blindado para fiação de sinal analógico para minimizar a interferência EMC.

Q5: Para que é usada a porta de substituição 1769-RD?

O 1769-RD é a tampa de porta de reposição para a tampa de acesso frontal do 1769-OF4CI. A porta frontal cobre os terminais de fiação do módulo quando fechada e protege contra contato acidental ou contaminação. Se a porta estiver danificada ou quebrada, o 1769-RD fornece uma substituição direta que restaura a proteção mecânica do módulo sem substituir o módulo completo.
