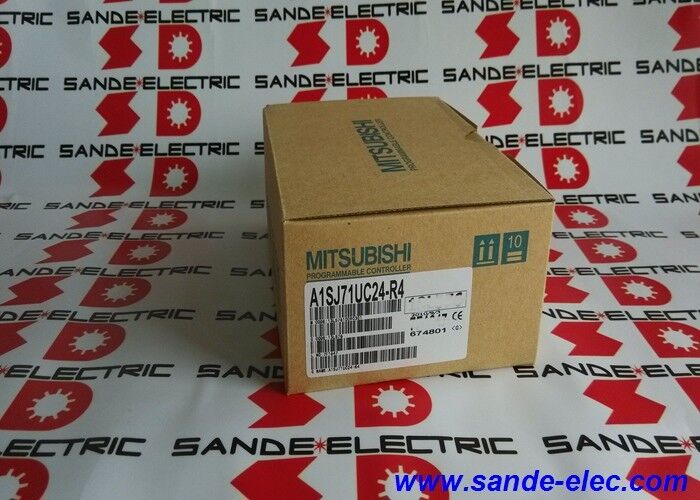

Unidade Mitsubishi A1SJ71UC24-R4 ou A1SJ71UC24R4 Nova

Mitsubishi A1SJ71UC24-R4 MELSEC-A Modulo de Ligação de Computador RS-422 / RS-485 / 0.3 19.2kbps / 500m / 2 peças Terminal Bloco

Comunicação serial entre a CPU MELSEC-A e os dispositivos externos

O A1SJ71UC24-R4 é um módulo de ligação de computador para a plataforma PLC MELSEC-A da Mitsubishi o módulo que adiciona um canal de comunicação serial RS-422/RS-485 ao rack da série A.Permite à CPU MELSEC-A trocar dados com dispositivos externos: computadores, terminais HMI, outros PLCs e instrumentos de campo inteligentes que se comunicam através de ligações seriadas RS-422 ou RS-485.

O módulo suporta tanto a função de ligação de computador como a ligação multi-drop.permitindo ao computador ler e escrever dados dos dispositivos PLC (registros, contatos, temporizadores, contadores) usando o protocolo dedicado da Mitsubishi.O link multi-drop permite que um único canal de comunicação atenda a várias estações escravas. Até 32 endereços de estação são suportados em um segmento RS-422/485.

A designação U no A1SJ71UAlém da função padrão de link de computador, o UC24-R4 suporta acesso a dispositivos estendidos por AnACPU, AnUCPU e A2US(H) CPU,e acesso a outras estações de rede MELSECNET/10 através da CPU ligadaIsto torna-o compatível com uma gama mais ampla de tipos de CPU MELSEC-A do que a base A1SJ71C24-R4.

Principais especificações

Resistências terminais RS-422 e RS-485 Requeridas nos terminais da linha

Quando o A1SJ71UC24-R4 for a primeira ou última estação num segmento de autocarro RS-422/485, deve ser ligada uma resistência terminal através dos pares de diferenciais de recepção e transmissão.O valor correto depende do tipo de fiação:

• RS-422:330Ω, 1/4W entre RDA e RDB e entre SDA e SDB
• RS-485:110Ω, 1/2W entre RDA e RDB

A terminação ausente ou incorretamente valorizada causa erros de comunicação de dados, particularmente em taxas de baud mais altas e corridas de cabo mais longas.Todos os dispositivos do mesmo segmento RS-422/485 devem utilizar o mesmo padrão de comunicação .

Os números das estações são definidos utilizando os interruptores de número de estação na face do módulo, com um intervalo válido de 00 a 31.

Perguntas frequentes

P1: Qual é a diferença entre A1SJ71UC24-R4 e A1SJ71C24-R4?

Ambos são módulos de ligação de computador MELSEC-A com interface RS-422/RS-485 e as mesmas dimensões físicas.AnUCPUPara tipos de CPU além da faixa básica MELSEC-A, o UC24-R4 é a escolha compatível.

Q2: Quantos dispositivos externos podem ser conectados a um A1SJ71UC24-R4?

O módulo suporta até 32 endereços de estação (00 a 31) em um único segmento RS-422/485 em configurações multi-drop.O número de dispositivos é limitado pelo comprimento do cabo (segmento total de 500 m), a taxa de barramento selecionada e a capacidade de carga da unidade do receptor RS-485 dos dispositivos ligados.

Q3: Que protocolos de transmissão o A1SJ71UC24-R4 suporta?

O módulo suporta transmissão full-duplex e half-duplex, quatro protocolos de comunicação dedicados, modo sem protocolo para comunicação em série genérica e modo bidirecional.A selecção do protocolo é feita através de interruptores no móduloO modo sem protocolo permite a leitura e gravação de dados sérios brutos do programa de escada PLC, permitindo a comunicação com dispositivos que não suportam o protocolo dedicado da Mitsubishi.

P4: O A1SJ71UC24-R4 pode comunicar com dispositivos de terceiros que usam RS-485?

Sim, usando o modo sem protocolo ou uma variante de protocolo compatível. Para a comunicação Modbus RTU especificamente, a variante A1SJ71UC24-R4-S2 é a escolha apropriada.O módulo base R4 usa o próprio protocolo dedicado da Mitsubishi ou o modo sem protocolo para trocas séries personalizadas.

Q5: O que deve ser verificado se o módulo apresentar erros de comunicação após a instalação?

Verificar se as resistências terminais estão instaladas nas primeiras e últimas estações do segmento de autocarro RS-422/485 com o valor de resistência correto.Confirmar que todos os dispositivos no segmento estão conectados de forma consistente (todos os RS-422 ou todos os RS-485)Verifique se as configurações do número de estação correspondem às atribuições de endereço programadas. Verifique se o escudo do cabo está aterrado apenas numa extremidade e se o comprimento do cabo não excede 500 m.
