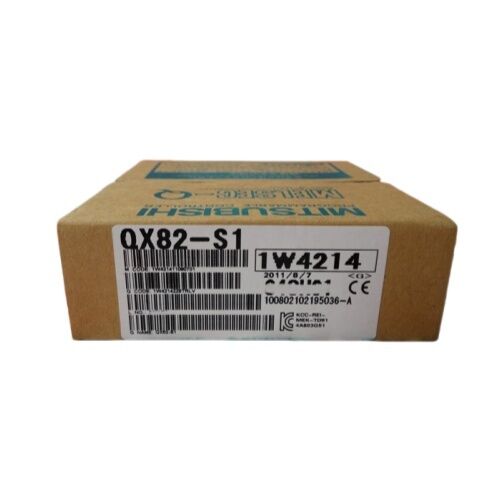

Módulo de entrada digital Mitsubishi QX82-S1

Módulo de entrada de corrente contínua de 24 V de 64 pontos para sistemas PLC MELSEC-Q

A Mitsubishi QX82-S1 é uma alta densidademódulo de entrada digitalconcebido para oPlataforma de controlador programável da série MELSEC-QConstruído para ambientes de automação industrial que exigem aquisição de sinal estável e uso eficiente do espaço do gabinete, este módulo fornece64 pontos de entrada digitais, suportesSinais de entrada de corrente contínua de 24 V, e é adequado para sistemas de controlo onde o processamento rápido e fiável dos dados é essencial.

Com a suaprojeto comum negativo,32 pontos por comum, eConector de 40 pinos x 2interface, o QX82-S1 é adequado para controle de máquina, painéis de automação de fábrica e sistemas PLC integrados que precisam gerenciar um grande número de sinais de entrada de campo em uma pegada compacta.

Projetado para recolha estável de dados de entrada em aplicações de controlo industrial

Em projetos práticos de automação, os módulos de entrada desempenham um papel crítico na recepção de sinais de botões, interruptores de limite, sensores de proximidade e outros dispositivos de campo.O QX82-S1 foi construído especificamente para esta tarefa., oferecendoVoltagem de entrada nominal de 24 V CCeCorrente de entrada nominal de 4 mA, ajudando a manter um reconhecimento de sinal consistente em todas as configurações de controlo industrial padrão.

Este módulo também suportatempos de resposta de entrada de 0,1 / 0,2 / 0,4 / 0,6 / 1 ms, o que permite uma maior flexibilidade ao ajustar o comportamento do módulo aos requisitos de resposta da máquina ou processo.Isso faz com que seja uma escolha adequada para sistemas onde tanto a velocidade quanto a estabilidade de entrada importam.

Principais características do produto

• 64 pontos de entrada digitaispara uma maior capacidade de sinal num módulo

• Voltagem de entrada nominal de 24 V CCpara aplicações comuns de controlo industrial

• Corrente de entrada nominal de 4 mApara os requisitos de detecção de sinal padrão

• Tempos de resposta selecionáveis: 0,1 / 0,2 / 0, 4 / 0, 6 / 1 ms

• Tipo comum negativo, com32 pontos/comum

• Conector de 40 pinos x 2para ligação de módulos

• Isolamento do fotoacopladorpara isolamento elétrico interno

• Grau de proteção IP2XDe acordo com a especificação oficial

Por que escolher o Mitsubishi QX82-S1

Para os utilizadores que construem ou mantêm sistemas MELSEC-Q PLC, o QX82-S1 oferece uma combinação prática decontagem de pontos altos,opções de configuração de resposta rápida, ecompatibilidade com plataforma Mitsubishi Electric confiávelÉ especialmente útil em aplicações em que o espaço do painel é limitado, mas são necessários vários canais de entrada digital.

Como faz parte da família MELSEC-Q, o módulo se encaixa naturalmente nas arquiteturas de automação existentes da Mitsubishi e suporta o design padronizado do sistema PLC,Ajudando a reduzir a complexidade da integração para os engenheiros de controlo, equipas de manutenção e construtores de máquinas.

Aplicações típicas

O módulo de entrada digital Mitsubishi QX82-S1 é comumente usado em:

• Sistemas de automação de fábrica baseados em PLC

• Máquinas e aparelhos para embalagem e montagem

• Linhas de transporte e manuseio de materiais

• Recolha de sinais de sensores em painéis industriais

• Projetos de modernização de equipamentos e manutenção da série Q da Mitsubishi

Estes casos de utilização são coerentes com o posicionamento oficial do módulo como umUnidade de entrada de corrente contínua de 64 pontospara controladores programáveis MELSEC-Q.

Especificações técnicas

Todas as especificações acima baseiam-se na página oficial do produto da Mitsubishi Electric e nas referências do manual de utilização.

Perguntas frequentes

P1: Para que é usado o Mitsubishi QX82-S1?
A:O QX82-S1 é um módulo de entrada digital de 64 pontos usado nos sistemas Mitsubishi MELSEC-Q PLC para receber sinais de entrada de campo de corrente contínua de 24 V de dispositivos como interruptores, sensores e contatos de controle.

P2: O QX82-S1 é um módulo de entrada ou um módulo de saída?
A:É ummódulo de entrada digitalA Mitsubishi o lista como uma unidade de entrada de CC na série MELSEC-Q.

Q3: Quantos pontos de entrada tem o QX82-S1?
A:O módulo fornece64 pontos de entrada, tornando-o adequado para sistemas que necessitam de maior densidade de entrada em um único slot PLC.

P4: Que tensão de entrada suporta o QX82-S1?
A:A tensão de entrada nominal é24 V DC, com uma corrente nominal de entrada de4 mAde acordo com as especificações oficiais da Mitsubishi.

P5: O tempo de resposta é ajustável no QX82-S1?
A:O tempo de resposta da entrada pode ser definido em0.1, 0.2, 0.4, 0.6, ou 1 ms, em função dos requisitos da aplicação.
