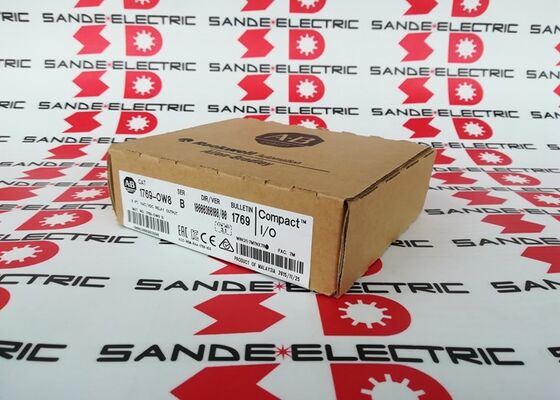

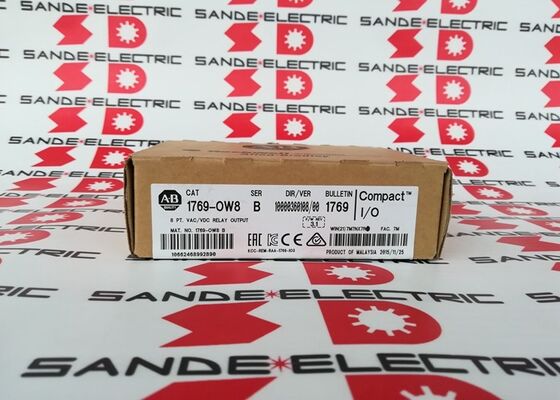

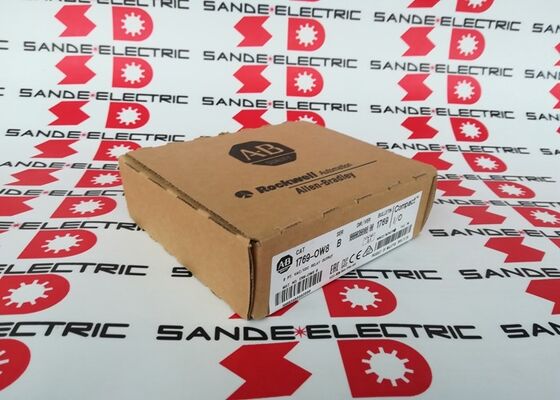

Um novo módulo AB 1769-OW8 PLC na caixa 1769OW8

Allen Bradley 1769-OW8 | Módulo de saída de relé CA/CC de 8 pontos CompactLogix — 5–265 Vca/5–125 Vcc/2 grupos/trilho DIN

8 saídas de relé para cargas de campo CA e CC em sistemas CompactLogix

O 1769-OW8 adiciona 8 pontos de saída de relé normalmente abertos a um controlador CompactLogix por meio do barramento de expansão de E/S 1769. Cada contato de saída comuta cargas de campo CA ou CC dentro da faixa de tensão nominal — o contato mecânico do relé não faz distinção entre os dois. Esta é sua principal vantagem sobre os módulos de saída de transistor: um único módulo de saída de relé lida com bobinas contatoras de 120 Vca e bobinas solenóides de 24 Vcc na mesma placa, sem hardware de interface separado.

Oito saídas estão dispostas em dois grupos de quatro, cada grupo compartilhando um terminal comum. Os dois comuns são isolados um do outro e do barramento – cada grupo pode operar simultaneamente com uma tensão de circuito diferente. Um grupo que fornece 120 Vca e outro grupo que fornece 24 Vcc podem coexistir no mesmo módulo, desde que nenhum dos grupos exceda o arranjo de fiação de 2 grupos x 4 pontos.

O atraso do sinal de 10 ms — ligado e desligado — é inerente à operação mecânica do relé e aplica-se a todos os módulos de saída do relé, independentemente do fabricante. Para saídas que exigem resposta de comutação abaixo de milissegundos, módulos de saída de transistor (série 1769-OB) são apropriados.

Especificações principais

Arquitetura de isolamento — Saída para barramento e grupo para grupo

O 1769-OW8 implementa isolamento reforçado entre os circuitos de saída e o barramento do backplane CompactLogix e entre os dois grupos de saída. O nível de isolamento de teste de 1836 Vca ou 2596 Vcc (teste de um segundo) corresponde ao isolamento reforçado IEC Classe 2 — a mesma classe de isolamento usada em circuitos relevantes para a segurança onde é necessário isolamento duplo entre os lados do campo e lógico.

Este nível de isolamento permite que o 1769-OW8 comute cargas de campo em tensões de até 265 Vca de tensão de trabalho sem interação elétrica com o backplane ou entre grupos. Para instalações de campo onde os circuitos de saída devem permanecer isolados da alimentação lógica do CLP sob todas as condições, esta classe de isolamento reforçado fornece a margem de segurança apropriada.

Perguntas frequentes

Q1: Qual é a classificação atual por saída no 1769-OW8?

A corrente de saída por ponto depende do tipo de carga conectada e da tensão. Para cargas resistivas a 240 Vca, os contatos do relé normalmente suportam 2 A por ponto. O limite de dissipação de calor do módulo de 2,83 W restringe a carga total de comutação simultânea em todas as 8 saídas — calcule a dissipação total de energia quando múltiplas saídas comutam simultaneamente em alta corrente.

Q2: Os dois grupos de saída podem alternar em tensões diferentes?

Sim. Os dois grupos de 4 saídas estão isolados entre si nos seus terminais comuns. Um grupo pode comutar cargas de 120 Vca enquanto o outro comuta cargas de 24 Vcc simultaneamente. Esta é uma das vantagens práticas da arquitetura de dois grupos para painéis com dispositivos de campo de tensão mista.

P3: O 1769-OW8 é compatível com controladores CompactLogix L1, L2 e L3?

O 1769-OW8 é um módulo 1769 Compact I/O compatível com controladores CompactLogix que suportam expansão 1769 I/O. Confirme a capacidade de expansão de E/S do controlador específico e a contagem máxima de módulos antes de configurar um sistema multimódulo.

Q4: A saída não está comutando mesmo que o bit de saída do PLC esteja definido. O que deve ser verificado?

Verifique se a tensão de alimentação de campo está presente no terminal comum do grupo. Confirme se a carga conectada está dentro da faixa nominal de tensão e corrente. Use um multímetro para medir a continuidade no terminal de saída e comum quando a saída é ligada forçadamente - um relé em funcionamento clica de forma audível e mostra continuidade. Se não houver continuidade com a saída comandada, o contato do relé falhou.

P5: O 1769-OW8 pode ser removido e substituído com o sistema ligado?

A Allen-Bradley recomenda remover a alimentação antes de inserir ou remover módulos de E/S 1769. Fazer isso com energia aplicada corre o risco de formação de arco elétrico no conector do backplane, o que pode danificar o módulo, os módulos adjacentes ou o controlador. Sempre siga o procedimento de desligamento no nível do sistema para substituição do módulo.
