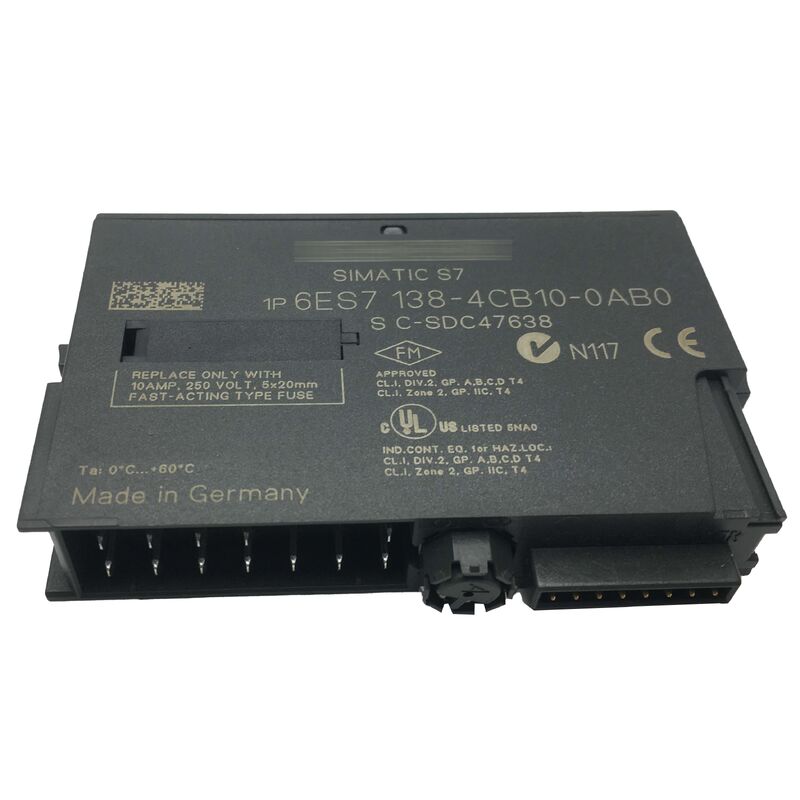

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Módulo de Potência 6ES71384CB100AB0 Novo Original

O 6ES7138-4CB10-0AB0 é o módulo de alimentação PM-E para sistemas de E/S distribuídos da Siemens ET200S.O módulo PM-E serve como base elétrica e não como componente de processamento de dados.

Ele fornece tensão de carga aos módulos eletrónicos do seu grupo de tensão e fornece monitoramento contínuo da tensão.Todas as saídas do atuador e sinais enviados para dispositivos de campo dependem do PM-E fornecendo estável, monitorizada potência.

Este módulo oferece uma versatilidade excepcional com sua ampla faixa de tensão, gerindo tensões de carga de corrente contínua de 24 a 48V e tensões de carga de CA de 24V a 120V até 230V.Isto elimina a necessidade de múltiplas variantes de módulos de potência em diferentes secções do sistema.

Nota:Este produto é descontinuado. A Siemens produz agora o 6ES7138-4CB11-0AB0 como seu substituto direto.Mas a manutenção requer a abastecimento do módulo original como o sucessor pode não ser drop-in compatível em todas as configurações.

O PM-E monitora continuamente a tensão de alimentação em todo o seu grupo de tensão.O módulo detecta e relata imediatamente a falha no nível do hardware sem esperar pela pesquisa da CPU.

A informação de diagnóstico viaja através de dois caminhos simultâneos:

• Indicadores LED no módulo fornecem um estado visual imediato verde para funcionamento normal, vermelho para condições de falha
• A informação de estado entra na imagem do processo PROFIBUS DP e chega ao programa PLC para saídas de alarme, iniciação de estado seguro ou eventos SCADA

A proteção contra curto-circuito utiliza um fusível de sopro rápido substituível que se abre durante curto-circuitos de saída para proteger a fiação de campo a jusante e o próprio módulo.O módulo também inclui proteção de polaridade inversa para evitar danos causados por cablagem de alimentação de corrente contínua incorreta.

Em uma estação ET200S, o módulo PM-E define o início de um grupo de tensão.

Múltiples módulos PM-E na mesma estação criam grupos de tensão independentes, permitindo tensões de alimentação diferentes para diferentes seções, enquanto compartilham a mesma conexão DP PROFIBUS e endereçamento da CPU.

Esta arquitetura permite que uma única estação central ET200S atenda dispositivos de campo com requisitos de tensão variados por exemplo, contatores AC de 230 V em um grupo de tensão e solenoides de corrente contínua de 24 V em outro.

A largura do terminal compacto de 15 mm do 6ES7138-4CB10-0AB0 mantém limites estreitos do grupo de tensão no trilho de montagem.

O LED vermelho indica uma falha no grupo de tensão Primeiro verifique a tensão de alimentação de carga nos terminais PM-ESe estiver correto, verifique o fusível substituível.

Na maioria dos casos, sim verificar a versão específica do firmware do módulo de interface ET200S e quaisquer configurações de configuração no STEP 7 antes da substituição, uma vez que algumas configurações podem exigir atualizações de parâmetros.

A função de backup permite que a estação ET200S mantenha os últimos estados de saída quando a CPU do PLC passa para o modo STOP ou a comunicação é interrompida.Isso evita mudanças de saída não intencionais durante paradas da CPU que poderiam causar problemas de máquina ou processo.

Um fusível que se abre imediatamente indica um curto-circuito persistente a jusante na fiação de campo, um atuador ligado ou um módulo eletrônico danificado.Não substitua o fusível novamente sem identificar e eliminar a falhaDesligue o fio de campo e teste cada circuito individualmente para localizar o curto-circuito.

Este módulo foi projetado para estações ET200S baseadas em DP PROFIBUS.Confirmar o protocolo de comunicação da central ET200S antes de misturar módulos de energia de diferentes variantes, na medida em que o contexto de configuração do sistema difere.
