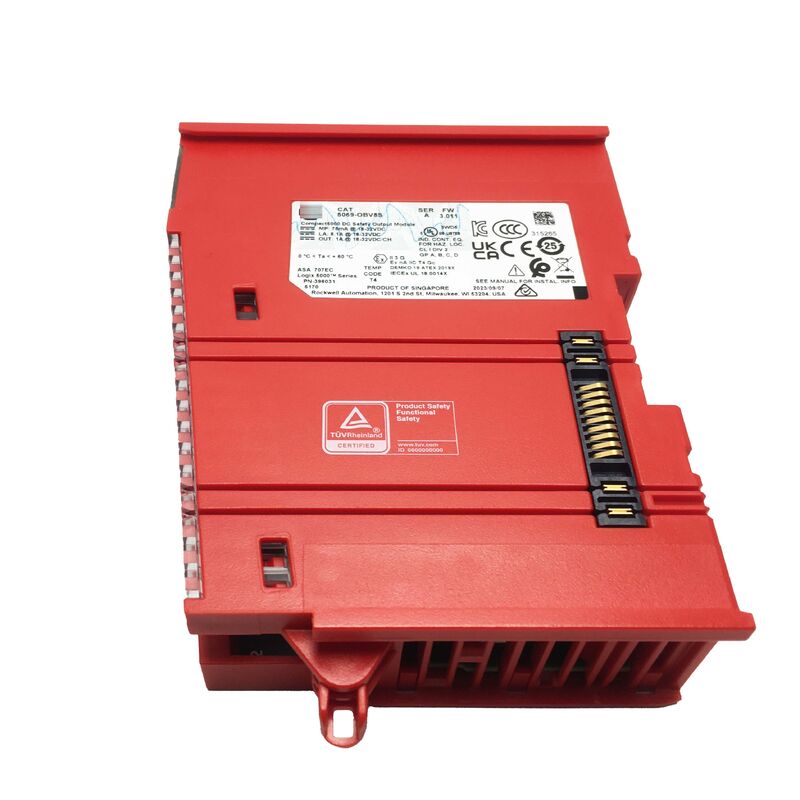

5069-OBV8S AB Módulo de Saída de Segurança 5069OBV8S Genuíno Novo
Allen-Bradley 5069-OBV8S | Compact 5000 Módulo de Saída de Segurança Configurável de 8 Canais 24VDC
Número do Catálogo: 5069-OBV8S
Fabricante: Rockwell Automation / Allen-Bradley
Família de Produtos: Compact 5000 I/O
Tipo de Módulo: Saída Digital de Segurança Configurável (Fonte ou Bipolar)
Canais: 8
Tensão de Saída: 24V CC (intervalo de 17,5-32V CC)
Classificação de Segurança: SIL CL3 / PLe / Categoria 4
Visão Geral
O 5069-OBV8S é um módulo de saída digital de segurança configurável de 8 canais da família Compact 5000 I/O da Allen-Bradley. Ele fornece saídas de fonte de 24V CC certificadas para Nível de Integridade de Segurança CL3, Nível de Desempenho e (PLe) e Categoria 4 — o nível mais alto de classificações de segurança funcional para automação industrial.
Este módulo foi projetado para aplicações onde a proteção de máquinas, a saída de intertravamento de segurança e as funções de parada controlada exigem saídas com classificação de segurança certificada com detecção de falhas integrada.
O módulo opera como I/O local em sistemas CompactLogix 5380, Compact GuardLogix 5380 ou CompactLogix 5480, e funciona como I/O distribuído sobre EtherNet/IP para controladores CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 e GuardLogix 5580.
O tipo de saída configurável — fonte ou bipolar — acomoda uma variedade de requisitos de fiação de dispositivos de campo sem a necessidade de variantes de módulo diferentes para aplicações distintas.
Com 1 ampère por canal, o módulo aciona as cargas típicas em aplicações de segurança de máquinas: bobinas de relé de segurança, circuitos de habilitação de cortina de luz, solenoides de válvula e sinais de habilitação de motor. Oito canais independentes em um único módulo fino fornecem capacidade de saída substancial, conservando espaço no painel e no chassi.
Especificações Principais
| Parâmetro |
Valor |
| Número do Catálogo |
5069-OBV8S |
| Fabricante |
Rockwell Automation / Allen-Bradley |
| Canais de Saída |
8 |
| Intervalo de Tensão de Saída |
17,5 - 32V CC (nominal 24V CC) |
| Corrente de Saída |
1 A por canal |
| Tipo de Saída |
Fonte ou Bipolar (configurável) |
| Classificação de Segurança |
SIL CL3 / PLe / Categoria 4 |
| Tempo de Reação de Segurança |
4,5 ms |
| Largura Mínima do Pulso de Saída |
400 µs |
| Consumo de Energia |
6,5 W |
| Montagem |
Trilho DIN |
| Temp. de Operação (Horizontal) |
0 - 60°C (32 - 140°F) |
| Temp. de Operação (Vertical) |
0 - 50°C (32 - 122°F) |
| Dimensões |
144,57 mm C × 22 mm L × 105,42 mm A |
| Peso |
aprox. 175 g |
| Controladores Compatíveis |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
SIL CL3 / PLe / Categoria 4 — O que Significam as Classificações de Segurança
O Nível de Integridade de Segurança 3 (SIL 3) é a classificação de segurança mais alta definida na IEC 62061 para segurança de máquinas. Corresponde a uma probabilidade de falha perigosa por hora na faixa de 10⁻⁸ a 10⁻⁷. Em termos simples, é o nível exigido para funções de segurança que devem operar de forma confiável diante de danos potenciais graves.
O Nível de Desempenho e (PLe) e a Categoria 4 são designações equivalentes da ISO 13849-1.
A Categoria 4 exige que uma única falha não leve à perda da função de segurança e que a falha seja detectada antes que a próxima demanda de segurança seja feita — ou pelo menos antes do próximo ciclo normal da máquina.
O 5069-OBV8S atinge essas classificações por meio de sua arquitetura de saída de canal duplo e diagnósticos integrados abrangentes.
O módulo monitora continuamente suas saídas quanto à perda de energia de campo, condições de sem carga, curtos-circuitos, sobrecargas e sobretemperatura. Proteção contra inversão de tensão e proteção contra sobretensão são integradas ao hardware. Esses diagnósticos operam independentemente do programa de segurança, fornecendo uma rede de segurança em nível de hardware abaixo da lógica de software.
Tipo de Saída Configurável — Fonte ou Bipolar
A designação "configurável" no nome completo do módulo refere-se ao seu tipo elétrico de saída selecionável. Saídas de fonte fornecem corrente do módulo para a carga — o terminal de saída do módulo fornece a alimentação positiva, e a carga é conectada entre este terminal e o terra.
Esta é a convenção de fiação mais comum para saídas de segurança de máquinas-ferramenta e robôs.
A configuração bipolar permite que as saídas do módulo sejam usadas em circuitos onde a direção da corrente pode variar — útil em aplicações específicas de drivers de válvula e atuadores onde a carga requer ambas as polaridades em diferentes pontos de operação.
O tipo de saída é configurado no software Studio 5000 Logix Designer como parte da configuração do módulo. Nenhuma alteração de hardware ou jumpers é necessária.
Comunicação de Backplane e Integração de Sistema
Os módulos Compact 5000 I/O usam uma tecnologia de switch embarcado de 1 Gb que suporta topologias Linear e Device Level Ring (DLR).
Esta comunicação de backplane de alta velocidade permite taxas de transferência rápidas entre o controlador e os módulos I/O — crítico para aplicações de segurança onde o orçamento de tempo de reação de segurança é apertado.
O tempo de reação de segurança de 4,5 ms do módulo é o tempo desde a detecção de uma mudança no lado da entrada de segurança até a atualização da saída de segurança — um parâmetro chave para calcular o tempo de reação geral do sistema em uma função de segurança.
Isso deve ser adicionado aos outros atrasos na cadeia de segurança (tempo de resposta do sensor, execução da função de segurança, resposta do atuador) ao validar o desempenho completo da função de segurança em relação ao tempo de parada exigido.
O módulo também se integra ao ecossistema Compact 5000 mais amplo, recebendo distribuição de energia do lado de campo de módulos Compact 5000 compatíveis que fornecem este serviço.
Perguntas Frequentes
P1: O 5069-OBV8S pode ser usado com um controlador CompactLogix 5380 padrão sem um controlador GuardLogix?
O 5069-OBV8S pode ser instalado em um sistema CompactLogix 5380, mas suas funções de segurança só estão disponíveis quando conectado a um controlador Compact GuardLogix 5380 ou GuardLogix 5580. Sem um controlador primário GuardLogix fornecendo supervisão da lógica de segurança, o módulo não pode validar saídas de segurança ou manter a assinatura de segurança necessária para operação com classificação SIL. Para uso de saída digital padrão (não de segurança), módulos de saída padrão são a escolha apropriada.
P2: O módulo está exibindo um diagnóstico de curto-circuito no canal 3. Como isso deve ser investigado?
Um diagnóstico de curto-circuito em um canal específico geralmente significa que o driver de saída detectou corrente excessiva na carga desse canal. Primeiro, remova a energia e inspecione a fiação em busca de qualquer curto fio-a-fio ou fio-a-terra no circuito do canal 3. Verifique o dispositivo de carga (solenoide, bobina de relé) quanto a um curto na bobina. Se nenhuma falha de fiação for encontrada, o próprio dispositivo de carga pode ter falhado. Limpe a falha após corrigir a condição e verifique se a saída opera normalmente antes de retornar à produção.
P3: Qual é a diferença entre o 5069-OBV8S e um módulo de saída digital padrão (não de segurança)?
Módulos de saída de segurança como o 5069-OBV8S possuem cobertura de diagnóstico certificada que os módulos padrão não possuem. O módulo de segurança usa arquitetura interna de canal duplo e executa autotestes contínuos nos circuitos de saída. Seu tempo de saída e resultados de diagnóstico são verificados pela tarefa de segurança do controlador GuardLogix através de uma conexão de segurança. Saídas digitais padrão não possuem cobertura de diagnóstico certificada e não podem participar de uma função com classificação de segurança. Os dois tipos não podem ser substituídos em aplicações de segurança.
P4: Como o tipo de saída configurável fonte/bipolar afeta a classificação de segurança?
A classificação de segurança (SIL CL3 / PLe / Cat. 4) se aplica em ambas as configurações, fonte e bipolar. A classificação é uma propriedade da arquitetura interna e dos diagnósticos do módulo, não da convenção de fiação externa. Configure o tipo de saída no Studio 5000 para corresponder aos requisitos do dispositivo de campo e à documentação do sistema de segurança.
P5: O que acontece com as saídas do 5069-OBV8S se a comunicação com o controlador for perdida?
Quando a conexão de segurança entre o 5069-OBV8S e o controlador GuardLogix é perdida, o módulo entra em seu estado de falha de comunicação configurado. Para saídas de segurança, isso geralmente é configurado para desenergizar (estado seguro). O comportamento de falha programável do módulo permite que o programador da aplicação de segurança defina o estado de saída específico para falhas de comunicação, mas a melhor prática de segurança é configurar todas as saídas de segurança para seu estado seguro desenergizado quando a comunicação for perdida.
