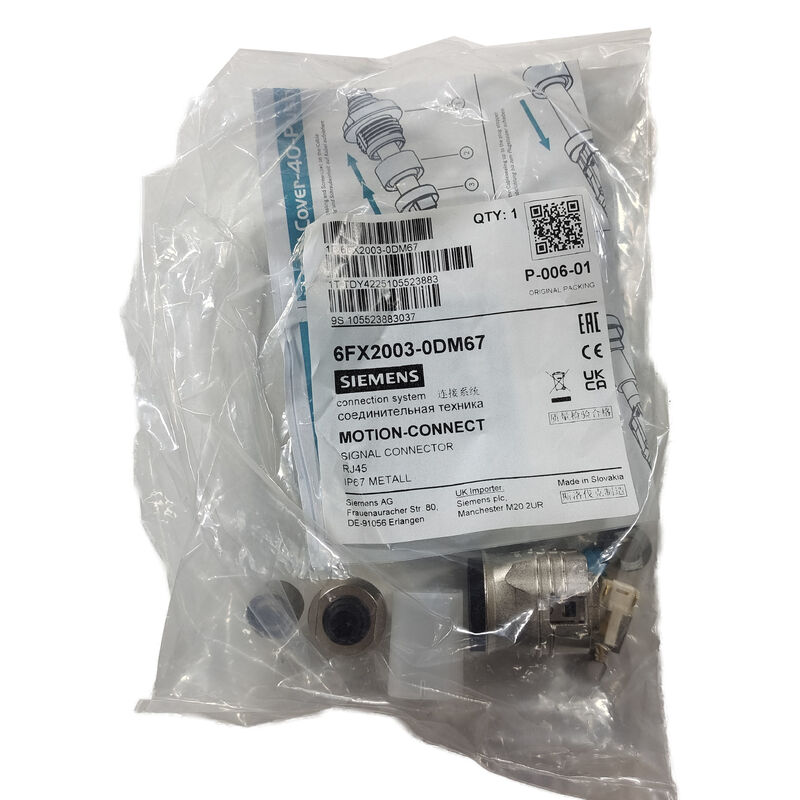

6FX2003-0DM67 ∙ Siemens MOTION-CONNECT RJ45 Conector de sinal ∙ DRIVE-CLiQ / IP67 Versão Metal

Conector RJ45 de metal resistente para conexões de interface DRIVE-CLiQ

O 6FX2003-0DM67 é o conector de sinal RJ45 da Siemens, com corpo metálico, para a interface DRIVE-CLiQ, o bus de comunicação e feedback digital utilizado em todo o sistema de acionamento SINAMICS para ligar motores,CodificadoresO DRIVE-CLiQ transporta energia e comunicação em série de alta velocidade através de uma única ligação por cabo de formato RJ45,tornar a robustez mecânica e ambiental do conector diretamente relevante para a fiabilidade do sistema.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

Principais especificações

DRIVE-CLiQ

O DRIVE-CLiQ (Drive Component Link with IQ) é a interface digital proprietária da Siemens para o sistema de acionamento SINAMICS, conectando componentes de acionamento em uma topologia de comunicação digital estruturada:

Comunicação integrada do codificador do motor:Os motores compatíveis com o SINAMICS com uma interface DRIVE-CLiQ integrada no codificador comunicam posição, velocidade,e dados de identificação do motor diretamente para a unidade SINAMICS através da ligação DRIVE-CLiQ, eliminando as interfaces separadas do cabo de resolução ou codificador analógico usadas nas gerações de unidades mais antigas.

Capacidade de ligação e identificação:Os componentes equipados com o sistema DRIVE-CLiQ transportam dados de identificação digital lidos pela unidade SINAMICS na ligação, suportando o reconhecimento automático dos componentes e a verificação da configuração,Reduzir os erros de colocação em serviço decorrentes da escolha incorreta do tipo de cabo ou motor.

Topologias da Daisy-chain e da estrela:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

Aplicações

Conexões de motor SINAMICS S120:Conexões de interface DRIVE-CLiQ entre os módulos de motor SINAMICS S120 e os servomotores SIMOTICS com codificadores DRIVE-CLiQ integrados, o conector padrão na porta DRIVE-CLiQ do lado do motor.

Para máquinas-ferramenta CNCMáquinas-ferramentas CNC SINUMERIK que utilizam sistemas de accionamento SINAMICS S120 com retroalimentação do codificador do motor DRIVE-CLiQ

Dispositivos de articulação de robôs industriais:Sistemas de servoacionamento de robôs baseados em SINAMICS, onde as ligações DRIVE-CLiQ em cada motor articulado exigem um desempenho robusto e fechado dos conectores no ambiente de funcionamento do robô.

Substituição e reparação em campo:Substituição dos conectores DRIVE-CLiQ danificados durante a manutenção em campo particularmente quando o conector original de plástico 6FX2003-0DC67 tiver falhado,o metal 6FX2003-0DM67 proporciona uma actualização funcional direta na mesma posição do conector.

Perguntas frequentes

P1: O 6FX2003-0DM67 é um substituto automático do conector plástico 6FX2003-0DC67 mais antigo?

Sim, a versão em metal do 6FX2003-0DM67 é o sucessor direto do 6FX2003-0DC67, compartilhando a mesma interface de conector RJ45 e atribuição de pin DRIVE-CLiQ.A versão em metal pode substituir a versão em plástico na mesma aplicação, proporcionando maior durabilidade mecânica e vedação ambiental IP67 como uma atualização funcional.

P2: A classificação IP67 aplica-se apenas ao conector ou requer uma construção específica do cabo de acoplamento?

A classificação IP67 do próprio conector 6FX2003-0DM67 descreve o desempenho de vedação do conector quando correctamente acoplado e ligado.A obtenção da proteção total IP67 no sistema de cabos montados também requer o uso de um cabo DRIVE-CLiQ classificado para a mesma classe de proteção e garantir que o conector esteja totalmente instalado e bloqueadoConfirme a classificação IP do conjunto de cabos completo a partir da documentação do cabo DRIVE-CLiQ da Siemens, uma vez que a capa do cabo e o alívio da tensão também contribuem para o nível global de protecção do sistema.

P3: Que sinais é que a interface DRIVE-CLiQ transporta através deste conector?

O DRIVE-CLiQ transporta uma combinação de energia CC de baixa tensão (que alimenta a eletrónica do componente ligado) e comunicação digital serial de alta velocidade (dados de posição do codificador, identificação do componente),dados de diagnóstico e informações de firmware) através da mesma ligação por cabo de formato RJ45.A configuração do pin do conector 6FX2003-0DM67 acomoda esta interface combinada de energia e dados dentro do formato RJ45 padrão de 8 posições.

P4: O 6FX2003-0DM67 pode ser utilizado com outras gerações de motores SINAMICS que não o S120?

O DRIVE-CLiQ é usado em várias plataformas de acionamento SINAMICS além do S120, incluindo certos S110 e outros sistemas de acionamento Siemens de geração atual que adotaram o padrão de interface DRIVE-CLiQ. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms, verificar sempre a compatibilidade com a combinação específica de accionamento e motor da instalação.
