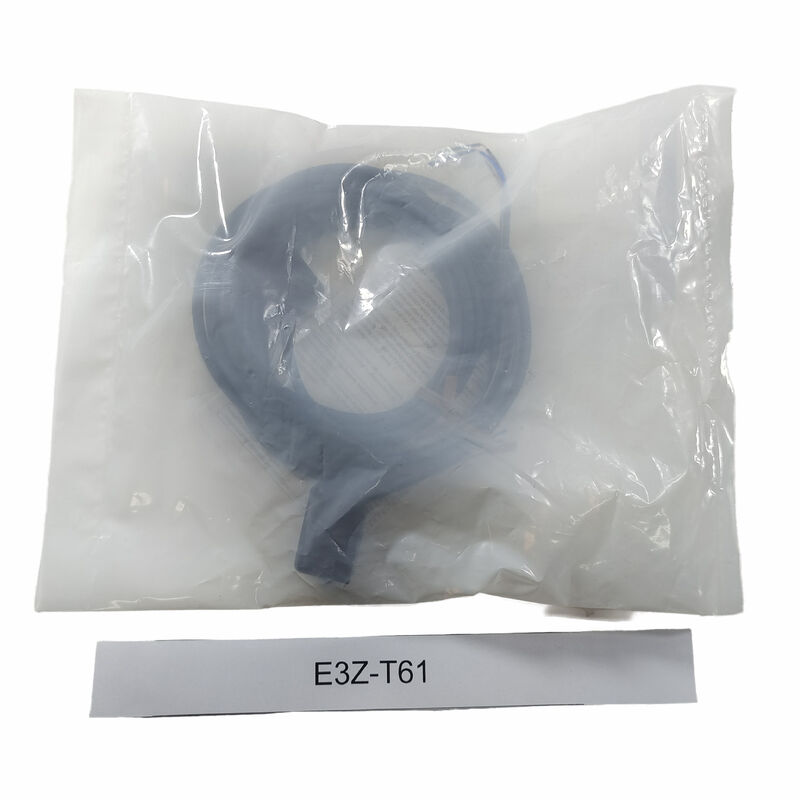

Sensor Fotoelétrico OMRON E3Z-T61 15 m NPN de Feixe Passante
Detecção Através da Esteira
O OMRON E3Z-T61 utiliza um emissor e um receptor separados para detectar objetos que interrompem um feixe infravermelho. Sua distância de detecção de 15 m permite a instalação em aberturas de equipamentos amplas. O amplificador embutido fornece um sinal de comutação diretamente a uma entrada de controle compatível.
Especificações Técnicas
| Parâmetro |
Especificação |
| Método de Detecção |
Feixe Passante |
| Distância de Detecção |
15 m |
| Objeto de Detecção Padrão |
Objeto opaco, diâmetro ≥12 mm |
| Fonte de Luz |
LED infravermelho, 870 nm |
| Tensão de Alimentação |
12–24 VCC ±10% |
| Saída |
Coletor aberto NPN |
| Corrente Máxima de Carga |
100 mA |
| Modo de Operação |
Selecionável Light-ON / Dark-ON |
| Tempo de Resposta |
≤1 ms para operação ou reset |
| Conexão |
Cabo pré-conectado |
| Classificação de Proteção |
IP67 |
| Temperatura de Operação |
−25 a +55°C, sem gelo ou condensação |
Aplicações em Linha de Produção
Aplicações típicas incluem detecção de caixas em máquinas de embalagem, contagem de peças em esteiras e verificações de presença em montagem automatizada. A detecção por feixe passante é adequada para produtos opacos que bloqueiam de forma confiável o caminho óptico.
Alinhamento e Ajuste
Monte o emissor e o receptor um de frente para o outro. Alinhe o feixe e, em seguida, ajuste a sensibilidade usando o ajustador de uma volta. Verifique o indicador de estabilidade do receptor e confirme a comutação com o alvo real. Selecione Light-ON ou Dark-ON para corresponder à sequência de controle.
FAQ
Q1: O E3Z-T61 precisa de um refletor?
R: Não. Ele utiliza um emissor e um receptor separados.
Q2: Que tipo de saída ele possui?
R: Coletor aberto NPN, classificado para uma carga máxima de 100 mA.
Q3: O modo de comutação pode ser alterado?
R: Sim. Light-ON e Dark-ON são selecionáveis.
Q4: Qual é a distância máxima de detecção?
R: 15 m entre o emissor e o receptor alinhados.
