Contator ABB AX25301081 25A com Bobina 24V AC
Comutação de Motor Trifásico

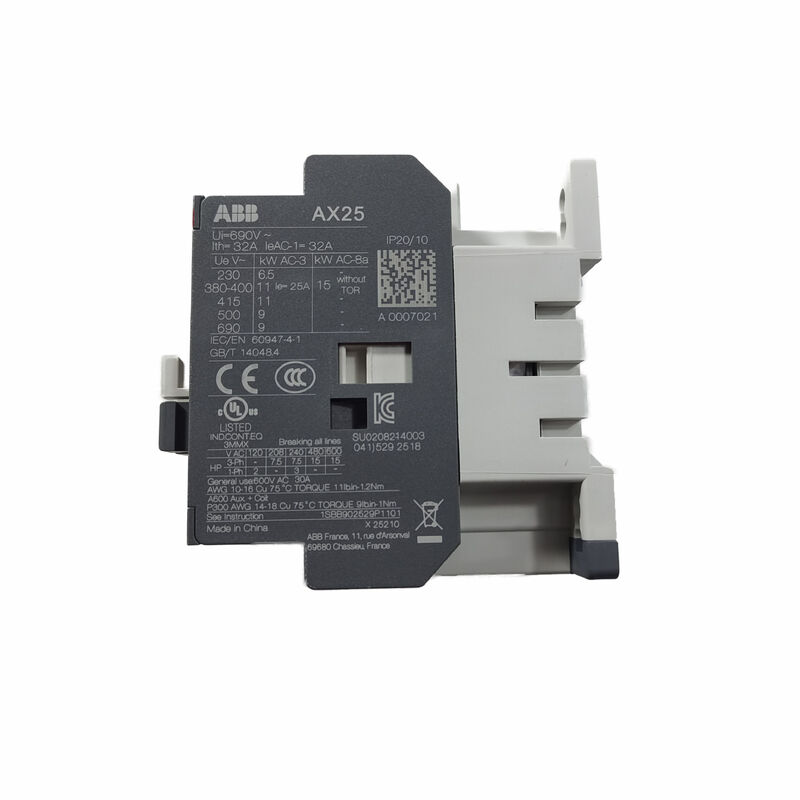

O ABB AX25301081, designado AX25-30-10-81, é um contator trifásico para controle de circuitos de motor e de potência. Sua bobina de 24V AC opera a 50/60Hz. Três contatos principais normalmente abertos comutam a carga. Um contato auxiliar normalmente aberto embutido suporta funções do circuito de controle.
Especificações Elétricas
| Parâmetro |
Especificação |
| Designação do produto |
AX25-30-10-81 |
| ID do produto ABB |
1SBL931074R8110 |
| Contatos principais |
3 NA |
| Contato auxiliar embutido |
1 NA |
| Tensão da bobina |
24V AC, 50/60Hz |
| Corrente nominal AC-3 |
25A a 380/400V, 55°C |
| Potência do motor AC-3 |
11kW a 380/400V |
| Corrente nominal AC-1 |
32A a 690V, 40°C |
| Tipo de terminal |
Terminais de parafuso |
Integração do Circuito de Controle
O contato auxiliar pode fornecer um circuito de retenção ou um sinal de status de operação. Blocos auxiliares compatíveis montados na frente ou na lateral permitem contatos de controle adicionais. Selecione proteção contra sobrecarga e curto-circuito para corresponder ao motor e ao circuito.
Áreas de Aplicação
Aplicações adequadas incluem painéis de bombas, sistemas de ventilação, transportadores e máquinas industriais. Selecione o contator de acordo com a tensão de operação, corrente do motor e duty de comutação.
FAQ
P1: Qual alimentação de bobina este contator requer?
R: 24V AC a 50/60Hz.
P2: Quantos contatos auxiliares estão embutidos?
R: Um contato normalmente aberto.
P3: Qual é a sua classificação de potência do motor a 400V?
R: 11kW sob duty AC-3.
P4: Ele fornece proteção contra sobrecarga do motor?
R: Não. Um dispositivo de proteção separado adequado é necessário.
