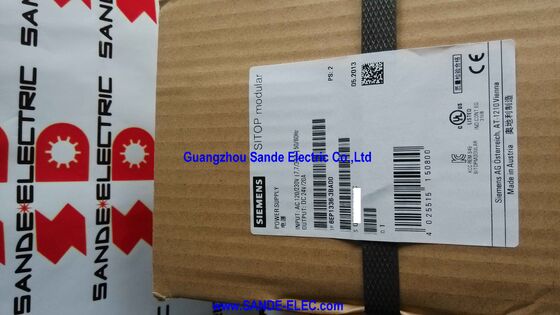

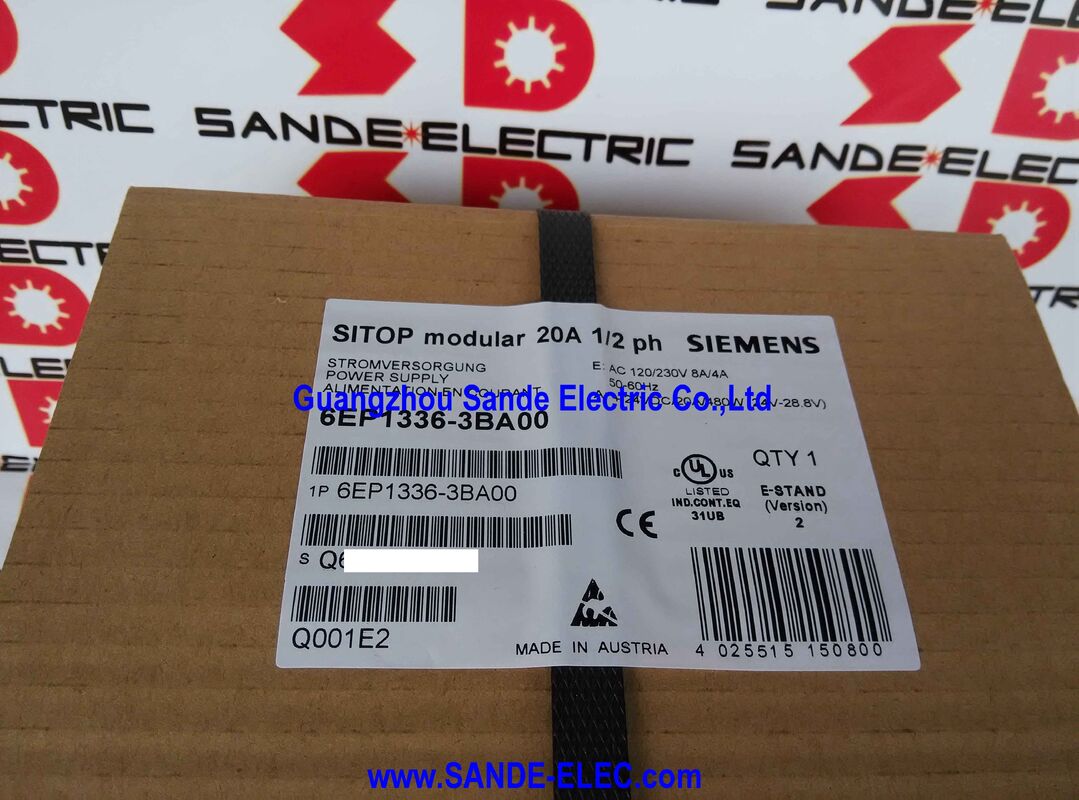

Sitop Modular 20 Fornecimento de energia estabilizado 6EP1336-3BA00 6EP1 336-3BA00 6EP1336-3BAOO

Siemens 6EP1336-3BA00∙ SITOP Modular 24V DC / 20A / 480W Fornecimento de energia ∙ PSU8200 / Wide-Range AC Input / Power Boost / DIN Rail

SITOP Modular A 20A workhorse para exigentes construções de painéis

O 6EP1336-3BA00 é a fonte de alimentação modular SITOP de 20A da Siemens, a referência do setor para uma fonte de alimentação de corrente contínua de 24 V confiável em máquinas e sistemas complexos.A 480 W de saída contínua com uma entrada de 85 ‰ 275 V AC de larga amplitude, esta unidade aceita praticamente qualquer fonte de alimentação da rede monofásica em todo o mundo sem mudanças de interruptor ou interruptor.O 6EP1336-3BA00 é ligado corretamente..

A função Power Boost é a característica que separa o SITOP Modular das fontes de alimentação industriais básicas.A fonte de alimentação de corrente contínua deve empurrar 3×10 vezes a corrente nominal do disjuntor durante uma fração de segundo para conduzir o disjuntor para a região de viagem magnética (instantânea)O 6EP1336-3BA00 fornece até 60A por 25ms ¢ três vezes a sua saída nominal de 20A ¢ especificamente para ativar estes interruptores de forma confiável.um ramo com falha tira corrente contínua, não desencadeia o interruptor e pode causar danos ou incêndio.

O comportamento do curto-circuito é selecionável entre dois modos.a corrente de alimentação é limitada ao seu valor nominal e a tensão de saída cai. No modo de desligamento por bloqueio, a alimentação desliga-se em curto-circuito e requer reinicialização manual - útil para resposta controlada a falhas em que o sistema deve parar e alertar o operador.

Principais especificações

Nota de substituição 6EP1336-3BA10

O 6EP1336-3BA10 é a substituição direta confirmada da Siemens para o 6EP1336-3BA00. As especificações são eletricamente idênticas: mesma entrada AC de 85275V, mesma saída DC de 24V/20A/480W,As mesmas funções Power Boost e LED. A diferença física é a largura da caixa de 90 mm para o 3BA10 versus 160 mm para o 3BA00. O 3BA10 ocupa menos espaço no trilho DIN. Confirme o corte do painel e o espaço no trilho DIN ao ser adaptado.

Perguntas frequentes

P1: O que é a função Power Boost e por que é importante?

O Power Boost fornece até 60A por 25ms ¢ três vezes a 20A nominal. Esta corrente de pico é essencial para acionar interruptores magnéticos na distribuição de corrente contínua de 24V.A viagem magnética de um disjuntor padrão requer 5×10 vezes sua corrente nominal para se desencadear instantaneamente. Sem corrente de impulso suficiente, um ramo com falha pode não desencadear o seu interruptor, deixando a falha sustentada.Eliminação rápida dos dispositivos de proteção a jusante.

P2: Qual é a diferença entre o comportamento de curto-circuito de corrente constante e de desligamento de bloqueio?

No modo de corrente constante, a alimentação limita a sua corrente de saída para aproximadamente o valor nominal quando a saída está em curto-circuito a tensão de saída entra em colapso, a alimentação permanece ligada,e a carga recebe uma corrente protegidaQuando o curto é removido, a alimentação recupera-se automaticamente.a fonte desconecta completamente a sua saída e se desliga requer uma reinicialização manual (normalmente a entrada de corrente alternada) para reiniciar. Selecionar desligamento de bloqueio quando uma falha deve parar o sistema e desencadear uma resposta do operador.

P3: A tensão de saída é ajustável qual é o propósito de ajustar acima de 24V DC?

A saída é ajustável de 24V a 28,8V DC. A voltagem de saída mais alta compensa a queda de voltagem em cabos longos entre a fonte de alimentação e cargas distantes de 24V.Se a alimentação estiver numa extremidade de um grande painel ou máquina e as cargas na outra extremidadeA resistência do cabo diminui a tensão do terminal na carga.Medir a tensão terminal na carga crítica mais distante antes de ajustar.

P4: Podem ser conectadas em paralelo várias unidades 6EP1336-3BA00 para aumentar a corrente?

Sim. A gama SITOP Modular suporta operação paralela com distribuição de carga simétrica opcional. A tensão de saída é definida de forma idêntica em ambas as unidades, e ambas fornecem o barramento de corrente contínua 24V compartilhado.Para partilha de carga totalmente automática, os módulos de redundância da Siemens (por exemplo, o módulo de redundância SITOP) são adicionados à configuração paralela para uma verdadeira operação de redundância N + 1.

Q5: De onde vem o 6EP1336-3BA00 após a descontinuação?

Através do mercado pós-venda estabelecido da SITOP PSU ¢ distribuidores autorizados pela Siemens (quando existam existências), distribuidores especializados de energia industrial e fornecedores de excedentes verificados.O 6EP1336-3BA10 é o substituto direto com desempenho elétrico idêntico num invólucro mais estreito. Confirmar o espaço do painel antes de especificar o 3BA10 como substituto de uma instalação 3BA00 existente.
