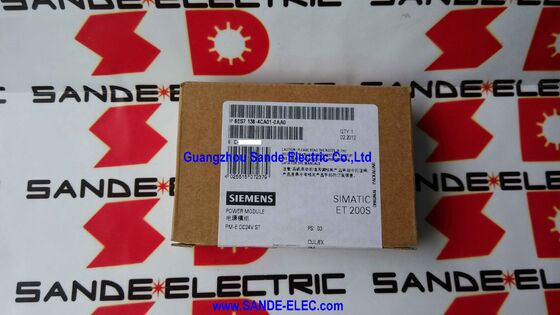

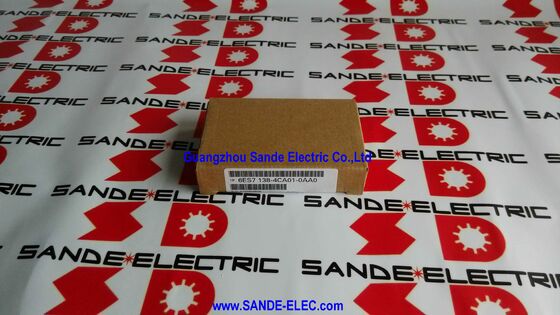

Siemens6ES7138-4CA01-0AA0 | Módulo de alimentação SIMATIC DP PM-E para ET 200S — 24V DC / 10A / Diagnóstico / 15mm
PM-E — Ponto de entrada de energia para o grupo de módulos ET 200S
Em um nó de E/S distribuída SIMATIC ET 200S, o PM-E (Módulo de Potência — Eletrônico) define o domínio de alimentação para os módulos que o seguem à direita na linha de terminais. Cada PM-E recebe 24 Vcc de uma fonte externa e os distribui para o trilho de alimentação eletrônica dos módulos de E/S adjacentes. Os módulos à direita de um PM-E extraem sua energia operacional do grupo de alimentação desse PM-E até o próximo PM-E ou limite de linha de terminais.
O 6ES7138-4CA01-0AA0 fornece separação de potencial - isolamento elétrico entre a tensão de carga (os 24 Vcc da fonte externa) e o barramento do backplane PROFIBUS DP. Essa separação evita que distúrbios de alimentação de campo alcancem o barramento de comunicação do backplane e isola os grupos de alimentação uns dos outros quando vários módulos PM-E são usados em um nó ET 200S.
O diagnóstico de falta de tensão de carga está integrado. Se a alimentação de 24 Vcc para o PM-E falhar ou ficar fora da especificação, o módulo envia uma mensagem de diagnóstico para o mestre PROFIBUS DP - o controlador recebe a notificação de falha automaticamente sem exigir fiação de monitoramento externo.
Especificações principais
| Parâmetro |
Valor |
| Número da peça |
6ES7138-4CA01-0AA0 |
| Sistema |
SIMATIC DP ET 200S |
| Tensão nominal |
24V CC |
| Corrente máxima |
10A (até 60°C) |
| Corrente de entrada (sem carga) |
4mA máx. |
| Perda de energia |
0,1W |
| Proteção contra curto-circuito |
Apenas externo (disjuntor tipo C) |
| Proteção contra polaridade reversa |
Sim |
| Separação Potencial |
Sim (carga/barramento/módulo a módulo) |
| Isolamento |
500V CC |
| Diagnóstico |
Tensão de carga ausente |
| LEDs |
Verde (PWR), Vermelho (SF) |
| Dados de parâmetro |
3 bytes |
| Dimensões |
15×81×52mm |
| Peso |
~35g |
| Status |
Descontinuado |
Proteção Externa contra Curto-Circuito — Etapa de Projeto Necessária
O 6ES7138-4CA01-0AA0 não possui proteção interna contra curto-circuito no lado da tensão de carga. Um dispositivo de proteção externo deve ser instalado a montante – é especificado um disjuntor com característica de disparo C. Este é um requisito de design, não uma opção. Sem o disjuntor externo, um curto-circuito na fiação de campo ou em um módulo conectado não possui proteção limitadora de corrente do próprio PM-E. Dimensione o disjuntor externo para a carga conectada, não apenas para o máximo do módulo de 10A.
Perguntas frequentes
P1: O que significa "PM-E" na convenção de nomenclatura do ET 200S?
PM-E significa Módulo de Potência Eletrônico. É o módulo que fornece a tensão de alimentação eletrônica para um grupo de módulos de E/S ET 200S adjacentes. Ao contrário do PM-D (Power Module Discrete), que fornece corrente para cargas de saída discretas, o PM-E alimenta os circuitos eletrônicos dos próprios módulos de E/S. Vários módulos PM-E em um nó segmentam a alimentação eletrônica em grupos alimentados de forma independente.
Q2: Por que é necessário um disjuntor externo com característica C?
O 6ES7138-4CA01-0AA0 não oferece proteção interna contra curto-circuito. Sem um disjuntor a montante, um curto-circuito na fiação de campo ou um módulo em curto-circuito pode consumir corrente ilimitada da alimentação, danificando o PM-E e os módulos conectados. A característica de disparo C é especificada porque os módulos PM-E e E/S apresentam corrente de inrush capacitiva na inicialização — a maior tolerância de inrush da curva C evita disparos indesejados durante a partida normal, ao mesmo tempo em que protege contra correntes de falta verdadeiras.
Q3: O que o diagnóstico de tensão de carga ausente faz na prática?
Se a entrada de 24 Vcc para o PM-E cair abaixo do limite de detecção, o módulo gera uma mensagem de diagnóstico que o mestre PROFIBUS DP lê como uma falha do módulo. O programa PLC do mestre recebe a falha, permitindo que o sistema de controle reaja à perda de tensão de alimentação do ET 200S – desligando as E/S afetadas normalmente ou gerando um alarme. Isto é significativamente mais informativo do que simplesmente perder a função de E/S sem explicação.
Q4: Quantos módulos de E/S um 6ES7138-4CA01-0AA0 fornece?
O PM-E alimenta todos os módulos de E/S do ET 200S em seu grupo de fontes de alimentação — desde a posição do PM-E até o próximo PM-E ou o final da linha de terminais, o que ocorrer primeiro. A quantidade de módulos depende do sorteio atual de cada módulo do grupo. A corrente total para todos os módulos do grupo não deve exceder 10A a 60°C. Calcule o consumo total de corrente eletrônica de todos os módulos do grupo e verifique se ele permanece dentro desse limite.
Q5: O 6ES7138-4CA01-0AA0 foi descontinuado. Qual é o substituto atual da Siemens?
O próprio sistema ET 200S foi substituído pela plataforma ET 200SP. Para instalações existentes do ET 200S que exigem a substituição do módulo PM-E, verifique a disponibilidade atual de peças da Siemens no Siemens Industry Mall. Para novas instalações, o ET 200SP com variantes próprias de módulos de potência é a plataforma atual. Confirme a disponibilidade atual e qualquer status descontinuado com a própria cadeia de fornecimento da Siemens antes de especificar.
