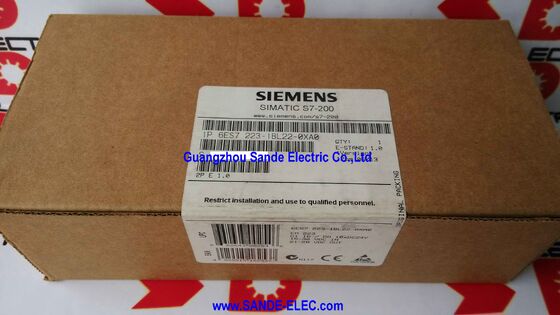

SIMATIC S7-200, DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 Digital I/O ∙ 16 DI + 16 DO / 24VDC / 0.5A por saída / -20 a +60°C / 100×75×30mm

16 entradas + 16 saídas num único módulo de expansão

O 6ES7223-1BL22-0XA0 (EM 223) amplia a contagem de E/S de uma CPU SIMATIC S7-200 adicionando 16 entradas digitais e 16 saídas digitais simultaneamente.Um único EM 223 duplica a capacidade de E/S de uma CPU que começa com 16 ou menos pontos de bordo, levando o sistema combinado a uma densidade que cobre a maioria dos requisitos de controlo de máquinas pequenas e médias.

O EM 223 liga-se ao lado direito da CPU S7-200 ou do módulo de expansão anterior.Não é necessário cablagem de alimentação separada para a comunicação do módulo. A energia do sistema a 24 V DC fornece também os circuitos do lado do campo do módulo..

Principais especificações

Tolerância de entrada de 24 VDC ¢ Funcionamento em condições reais de alimentação

A tolerância de tensão de entrada de 24VDC de ± 20% significa que o módulo lê de forma fiável as entradas de 21VDC a 28VDC.As fontes industriais de 24 V raramente são exatamente 24 V ∙ uma regulação de alimentação de ± 10% ou sistemas baseados em bateria com estados de carga variáveis podem produzir tensões em toda essa faixaA tolerância de 21°28VDC do EM 223 garante que os sinais de entrada sejam corretamente reconhecidos em toda a gama de variação de alimentação sem leituras falsas ou transições perdidas.

Os canais de saída são alimentados a partir da mesma fonte de 24 V. A corrente de saída de 0,5 A por canal abrange válvulas solenoides (normalmente 0,1 ̊0,35 A), lâmpadas indicadoras,e pequenas bobinas de relevo os tipos de carga do atuador padrão na automação de máquinas a esta densidade de E/S.

Formulário compacto 100 × 75 × 30 mm

Com 100 mm de altura, 75 mm de largura e 30 mm de profundidade, o EM 223 ocupa um espaço mínimo de painéis.A pegada estreita do módulo do sistema S7-200 permite que vários módulos de expansão sejam empilhados em uma seção de painel sem a maior pegada do chassi dos sistemas baseados em rack.

Para os pequenos painéis de máquinas alimentadores, transportadores, estações de embalagem onde cada milímetro de espaço DIN tem um custo,O fator de forma compacto EM 223 mantém o sistema de controle dentro de um tamanho de gabinete gerenciável.

Características de proteção ️ Supercorrente e Supervoltagem

O módulo inclui proteção contra sobrecorrência e sobrevoltagem nos canais de saída.O módulo monitora sua própria condição de funcionamento e relata estados de falha para a CPU.

Para as instalações de campo em que a fiação de saída possa ser acidentalmente encurtada durante a manutenção ou o movimento do equipamento,A proteção integrada impede falhas repetidas do módulo devido a incidentes de curto-circuito no campo.

Cenários de aplicação

Expansão do controlo do transportador:Uma CPU S7-200 gerencia um sistema de transportador, mas precisa de I/O adicional para uma nova seção de desviador.Lâmpadas indicadoras) para o sistema S7-200 existente sem substituir a CPU.

Máquina de embalagem:Os mecanismos de movimentação de filme, vedação, corte e rejeição exigem mais I / O do que a CPU base S7-200 fornece.

Manutenção do Legacy S7-200:Uma EM 223 numa máquina em funcionamento falha.A substituição direta 6ES7223-1BL22-0XA0 restaura a entrada/saída sem alterações de programa.

Perguntas frequentes

Q1: Quais CPUs S7-200 são compatíveis com o 6ES7223-1BL22-0XA0?

O módulo de expansão EM 223 é compatível com todas as CPUs S7-200 que suportam expansão local: CPU 221 (limitado), CPU 222, CPU 224, CPU 224XP e CPU 226.A CPU 221 suporta menos módulos de expansão do que os modelos mais altosVerifique a contagem máxima de módulos de expansão da CPU específica antes de planejar a configuração do sistema.

Q2: Quantos módulos EM 223 podem ser conectados a uma CPU S7-200?

O número de módulos de expansão é limitado pela contagem máxima de expansão do tipo de CPU.A capacidade total de expansão também é limitada pelo espaço de endereço de E/S local disponível da CPU. Cada EM 223 ocupa dois bytes de E/S (entrada) e dois bytes de E/S (saída) na imagem de E/S da CPU.

P3: Que software de programação é utilizado para o sistema S7-200 com EM 223?

STEP 7-Micro/WIN é o software de programação e configuração para a série S7-200.A porta de programação integrada da CPU se conecta ao PC de programação usando um cabo PC/PPIPara a variante S7-200 SMART, STEP 7-MicroWIN SMART é o software correspondente.

Q4: Qual é a corrente de saída máxima para o 6ES7223-1BL22-0XA0, e pode conduzir diretamente os contatores do motor?

Cada canal de saída lida com até 0,5A. Pequenas bobinas de contatores de motor (para contatores de até alguns quilowatts) normalmente puxam 0,1 ∼0,3A a 24VDC ∼ dentro da classificação de saída do EM 223.Para bobinas de contatores maiores, com um diâmetro superior a 0.5A, é necessário um relé intermédio com uma bobina de 24 VDC com um valor nominal dentro do limite de 0,5 A entre a saída EM 223 e a bobina do contatador.

P5: O que substitui o 6ES7223-1BL22-0XA0 para novos projetos?

A peça de substituição direta é o 6ES7223-1BL21-0XA0.A migração para a série S7-1200 com os módulos de expansão SIMATIC S7-1200 correspondentes fornece uma solução de, uma plataforma desenvolvida ativamente com uma pegada de E/S semelhante.
