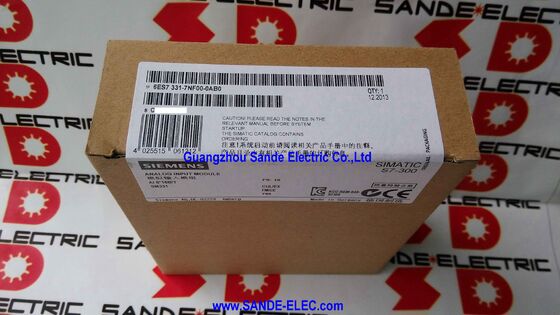

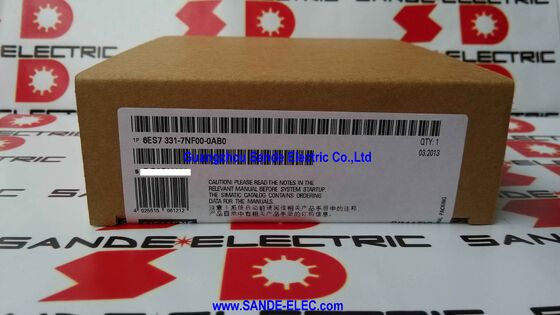

Siemens 6ES7331-7NF00-0AB0 ∙ SIMATIC S7-300 SM 331 Entrada analógica ∙ 8-Channel / 16-Bit / Isolado / ±10V / 4 ∙20mA / 55ms / 40-Pole

8 Entradas analógicas isoladas, configuração de grupos de canais

O 6ES7331-7NF00-0AB0 é o módulo de entrada analógica de 16 bits SM 331 para o Siemens SIMATIC S7-300. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeDois canais do grupo 0 podem ser definidos para tensão, enquanto dois do grupo 1 são definidos para corrente, sem qualquer interação entre os grupos.

O isolamento elétrico entre o módulo e o plano de fundo do CPU S7-300 isolamento galvânico nominal a 50V comum descopla a terra do circuito de campo da terra do plano de fundo do PLC.Isto protege o PLC de tensões de modo comum presentes no campo, elimina erros de medição do circuito de solo e fornece um grau de proteção à CPU se ocorrer uma falha no circuito de campo.A classificação COM de 50 V define a tensão máxima de modo comum entre qualquer canal de entrada e o terminal comum do módulo isolado.

A 55 ms para todos os 8 canais a tempo de integração de 16 bits (50 Hz de rejeição), o SM 331 é bem adequado para aplicações de medição de processamento ­ transmissores de temperatura, transmissores de pressão, medidores de caudal,e sensores de nível, quando a velocidade de medição for secundária à precisão e à rejeição de ruídoO tempo de integração pode ser reduzido para 10 ms para uma atualização mais rápida com alguma redução da imunidade ao ruído.

Principais especificações

6ES7331-7NF00 versus 6ES7331-7NF10

O NF10 é a variante aprimorada, que monitora os valores limite para todos os 8 canais e suporta o modo isócrono (sincronizado com o ciclo da CPU).Ambos carregam as mesmas faixas de entradaConfirme qual a variante instalada ao especificar uma substituição ̇ as duas são fisicamente semelhantes, mas têm funcionalidades diferentes.

Perguntas frequentes

P1: Como é configurado o tipo de medição para cada grupo de canais no 6ES7331-7NF00-0AB0?

O tipo de medição (voltagem ou corrente) e a faixa de medição para cada grupo de canais são definidos no STEP 7 ou na Configuração de Hardware do Portal TIA.Os parâmetros de cada grupo de canais são definidos no intervalo de entrada exigido (eOs parâmetros são baixados para o módulo como parte do projeto PLC. Não há saltadores físicos para a seleção de faixa.

P2: O 6ES7331-7NF00-0AB0 pode medir diretamente sensores RTD ou termopares?

No. O 6ES7331-7NF00-0AB0 suporta apenas entradas de tensão e corrente. Para medição RTD (Pt100, Ni100), o módulo dedicado SM 331 AI 8×RTD (6ES7331-7PF01-0AB0) é necessário.O módulo SM 331 AI 8×TC (6ES7331-7PF11-0AB0) é especificadoSe um transmissor RTD ou termocouple produz um sinal de 4 ‰ 20 mA, o 6ES7331-7NF00-0AB0 pode aceitar este sinal convertido.

P3: O que significa a designação "isolado" para este módulo?

Isolado significa que há separação galvânica entre os circuitos de entrada de campo do módulo e o plano de fundo da CPU S7-300.O circuito de campo comum e o solo do plano de fundo da CPU não estão conectados dentro do móduloIsto elimina correntes de circuito de terra que introduziriam erro de medição quando os dispositivos de campo são aterrados em pontos diferentes, e protege o PLC de transientes e falhas de voltagem no nível do campo.

Q4: Como o tempo de integração afeta a precisão e a rejeição de ruído?

Os tempos de integração mais longos melhoram a rejeição e a precisão do ruído.O módulo atinge a sua melhor imunidade ao ruído. A interferência de frequência da linha de 50 Hz dos cabos de alimentação acoplados à fiação de campo é rejeitada.Para medições de temperatura e pressão de processo perto de fontes de interferência de frequência da rede, a velocidade de atualização é mais rápida, mas a imunidade ao ruído é reduzida.A integração de 100 ms é preferívelPara ciclos de processo mais rápidos, 20ms ou 16,67ms (60Hz rejeição) é tipicamente selecionado.

Q5: Que tipo de conector frontal é necessário para o 6ES7331-7NF00-0AB0?

O conector frontal (encomenda separada) se conecta à face do módulo e aceita a fiação de campo.Dois tipos de conectores frontais estão disponíveis para módulos S7-300 de 40 polos: tipo parafuso (6ES7392-1AM00-0AA0) e tipo de jaula de mola (6ES7392-1BM00-0AA0).
