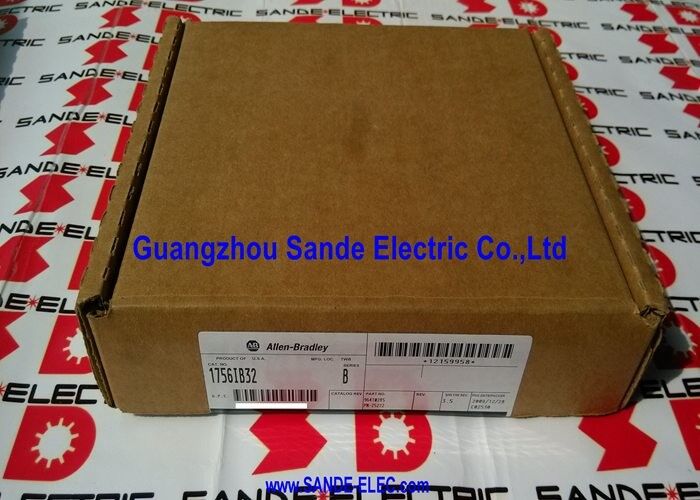

ControlLogix 32 I Módulo de ponto de afundamento 1756IB32

Allen-Bradley 1756-IB32 ∙ ControlLogix 32 pontos 12/24V DC módulo de entrada digital

Número da parte:1756-IB32

Fabricante:Rockwell Automation / Allen-Bradley (EUA)

Tipo de produto:Módulo de entrada digital

32 pontos de entrada discreta em uma ranhura

O 1756-IB32 reúne 32 pontos de entrada digitais DC em um único slot do chassi 1756 ControlLogix.Feedback do solenoide, sensor fotoelétrico, ou qualquer sinal discreto de 12/24 V DC e mapeia esse estado na tabela de dados de entrada do controlador para que o programa Logix atue.

Com 32 pontos por slot, o 1756-IB32 oferece a maior densidade de entrada na gama padrão de módulos de entrada de corrente contínua ControlLogix.Isso reduz o número total de slots e o espaço do chassi necessárioUm único 1756-IB32 lida com o que precisaria de dois ou três módulos de menor densidade para cobrir.

O módulo aceita entradas de corrente contínua de 12 V e de 24 V de corrente contínua, as tensões de alimentação dos dispositivos de campo mais comuns na automação industrial.que elimina a necessidade de especificar um módulo separado para cada tipo de saída de sensor numa instalação de sensores mistos.

Densidade de fiação e formato do conector

Com 32 entradas e os comuns associados de 24 V, o 1756-IB32 usa um conector RTB (Removable Terminal Block) de alta densidade.O RTB de 40 posições acomoda todos os 32 sinais de entrada mais os terminais comuns e de energiaO RTB é ligado para evitar assentos errados e pode ser pré-cablado antes de o módulo ser instalado no chassi, permitindo a pré-terminação da fiação de campo durante a construção do gabinete.

Principais especificações

Perguntas frequentes

Q1: O 1756-IB32 mostra vários pontos de entrada como ON na etiqueta do controlador, mas nenhum dispositivo de campo é energizado.

Os estados Phantom ON em entradas sem energia são causados por correntes de fuga da fiação do campo ou sensores que flutuam acima do limiar de desligamento.Os sensores de estado sólido, em especial os de dois fios, transmitem uma pequena corrente residual mesmo quando desligados.Com 32 pontos num único módulo, o vazamento acumulado de vários sensores pode empurrar as entradas individuais acima do limiar ON.Instalar resistores de sangramento (normalmente 5 ‰ 10 kΩ) em paralelo com os terminais de entrada afetados para fornecer um caminho de retorno para a corrente de vazamento.

P2: O 1756-IB32 pode ser utilizado com sensores NPN (current sinking) e sensores PNP (current sourcing) no mesmo módulo simultaneamente?

Sim, o 1756-IB32 é compatível com sensores NPN e PNP. O circuito de entrada do módulo aceita corrente de qualquer direção.Os sensores NPN estão ligados com a saída do sensor ao terminal de entrada e o comum ligado ao comum de +24V do módulo (terminal V)Os sensores PNP ligam a saída do sensor diretamente ao terminal de entrada com o comum a 0V. Ambos os tipos podem coexistir no mesmo módulo.

P3: O RTB 1756-IB32 é teclado. É a chave transferível entre módulos do mesmo tipo?

A chave RTB foi concebida para ser transferida do módulo antigo para o novo durante a substituição, garantindo que o conector de fiação de campo só possa ser reinserido no tipo de módulo correto.Remova a chave do módulo falhado, transfira-o para o substituto 1756-IB32 e o RTB pré-cableado monta-se diretamente no novo módulo sem recableamento.

Q4: O controlador Logix mostra falhas de conexão I/O para o 1756-IB32.

Uma falha de conexão I/O com LEDs de módulo normais aponta para um problema de comunicação de plano de fundo em vez de hardware de circuito de entrada.Reinsira o módulo em sua ranhura o conector de plano traseiro 1756 é a causa mais comum de falhas intermitentes de conexão I / OSe a reinstalação não resolver a falha, verifique o plano traseiro do chassi nesse espaço para detectar danos mecânicos ou contaminação.

P5: O 1756-IB32 é compatível com todas as revisões do chassi e do controlador ControlLogix?

O 1756-IB32 é compatível em toda a plataforma ControlLogix, desde o chassi 1756-A4 até 1756-A17, e todos os processadores ControlLogix da série 1756-L1 original até a atual série 1756-L8x.Nenhuma restrição de revisão de firmware ou hardware se aplica às implantações padrão do ControlLogixConfirmar os requisitos específicos do GuardLogix (PLC de segurança) separadamente se o módulo for adicionado a um sistema de segurança.
