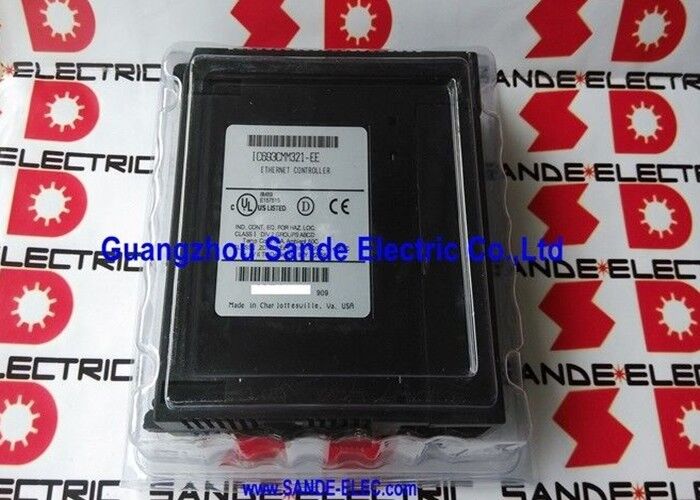

Modulo de Comunicação Ethernet GE FANUC 90-30 IC693CMM321-EE IC693CMM321EE

IC693CMM321-EE∙ GE Fanuc Série 90-30 Ethernet TCP/IP Modulo 16 Conexões de Servidor / AAUI / Cliente-Servidor / COMMREQ / RS-232C / RS-485 / Rev EE

Conectando a Série 90-30 à Ethernet

O IC693CMM321-EE é instalado em qualquer slot de placa base da série 90-30 e se torna a interface de comunicações Ethernet para todo o sistema PLC.uma CPU da série 90-30 não tem conectividade Ethernet.

A conexão com a LAN Ethernet utiliza um cabo AAUI do módulo para um transceptor externo (10BASE-T ou 10BASE-2 dependendo do tipo de transceptor).Esta arquitetura era padrão para dispositivos industriais conectados por Ethernet desta geração. O transceptor é um componente separado que deve estar presente para que a conexão de rede funcione.

Uma vez conectado, o módulo lida com toda a comunicação Ethernet independentemente do ciclo de varredura da CPU.O programa da CPU inicia transferências de dados quando necessário, mas não gerencia diretamente o tráfego de rede.

Principais especificações

Cliente e Servidor 2 Direcções de Comunicação

O IC693CMM321-EE funciona em ambas as direcções:

Como servidor:O módulo espera por conexões de entrada de computadores host, sistemas SCADA, painéis HMI ou outros PLCs da série 90-30 atuando como clientes.o que significa que até 16 dispositivos separados podem ler ou escrever dados do PLC simultaneamente. O modo de servidor não requer alterações lógicas de escada o módulo responde às solicitações do cliente SRTP automaticamente.

Como cliente:O módulo inicia a comunicação de saída para outro dispositivo com uma interface Ethernet.O programa constrói uma solicitação de comunicação e transmite-a ao módulo através do COMMREQO modo cliente permite a troca de dados PLC-PLC, coordenação remota de E/S e transferência de dados desencadeada pelo programa para sistemas host.

Cenários de aplicação

Integração SCADA:Uma série 90-30 que controla um processo de tratamento de água. O IC693CMM321-EE fornece ao sistema SCADA acesso contínuo de leitura aos registos do PLCOs estados de alarme através de conexões de servidor SRTPO programa PLC continua a ser executado sem modificações; o SCADA pesquisa o módulo directamente.

Intercâmbio de dados PLC-PLC:Dois sistemas da Série 90-30 em estações de produção adjacentes. Um atua como cliente (usando COMMREQ), o outro como servidor.transferência de sinais de aperto de mão através da ligação Ethernet entre os dois PLCs sem hardware adicional.

Recolha de dados do computador host:Um computador host que executa o Kit de Ferramentas de Comunicação do Host lê periodicamente os parâmetros da receita e os totais de produção da série 90-30.O IC693CMM321-EE lida com os pedidos enquanto o PLC continua a sua varredura normal sem interrupção.

Perguntas frequentes

P1: Qual é o sufixo "-EE" no IC693CMM321-EE?

O sufixo EE identifica a revisão de hardware desta versão específica.) para denotar as revisões de hardware mantendo a mesma especificação funcional. Todas as revisões do IC693CMM321 são funcionalmente compatíveis. Uma revisão EE instala e opera no mesmo sistema que uma revisão JJ sem alterações de configuração.

P2: O IC693CMM321-EE requer um transceptor externo e de que tipo?

Sim. A porta AAUI no módulo se conecta a um transceptor externo através de um cabo AAUI. O tipo de transceptor determina a mídia de rede física:um transceptor 10BASE-T liga-se a uma rede de par torcido RJ-45 padrãoPara a maioria das instalações modernas, um transceptor 10BASE-T é a escolha correta.

P3: Como funciona o bloco de funções COMMREQ para a comunicação com os clientes?

COMMREQ (Communication Request) é uma instrução padrão de escada GE Fanuc série 90-30.COMMREQ é chamado com uma estrutura de Bloco de Comando que especifica o endereço IP do dispositivo alvo, o serviço SRTP solicitado (leitura ou gravação), o endereço de memória do PLC e a contagem de dados.O módulo processa o comando de forma assíncrona. O COMMREQ retorna um estado que o programa monitora para determinar quando a transferência está completa ou falhou..

P4: Podem ser instalados dois módulos IC693CMM321-EE no mesmo sistema da série 90-30?

Sim. Até dois módulos IC693CMM321-EE podem ser instalados numa única placa base da série 90-30 simultaneamente. Cada módulo opera de forma independente com o seu próprio endereço IP e ligações de comunicação.Isso dobra as conexões de servidor disponíveis (até 32 no total) e fornece opções de conectividade Ethernet redundantes.

Q5: O IC693CMM321-EE é compatível com os Micro PLCs da série 90-20 ou da série 90?

Não. O IC693CMM321-EE foi projetado especificamente para o backplane da série 90-30 e não é compatível com as linhas de produtos da série 90-20 ou da série 90 Micro.O módulo não pode ser utilizado com os programadores portáteis da série 90-30 da GE não é compatível com o dispositivo de programação portátil.
