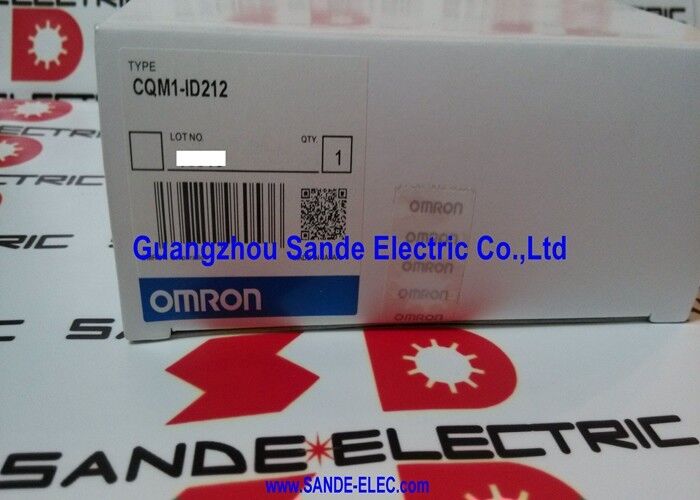

Módulo OMRON CQM1-ID212 CQM1-ID212

CQM1-ID212 | Módulo de entrada Omron CQM1 de 16 pontos 24VDC DC - NPN/PNP / 6mA / Comum Compartilhado / Bloco Terminal / Resposta de 8ms

16 entradas em um módulo — Expansão Compact I/O para o CQM1

O CQM1-ID212 é um módulo de expansão de E/S de plug direto para os sistemas de controladores programáveis ​​CQM1 e CQM1H. Ele se conecta através dos conectores de barramento lateral – sem fiação separada entre o módulo e a CPU. Os dispositivos de campo são conectados diretamente ao bloco terminal do módulo.

16 pontos de entrada por módulo controlam os sinais padrão de sensores e interruptores encontrados em aplicações de controle de máquinas: interruptores de limite, sensores fotoelétricos, interruptores de proximidade, botões manuais e contatos de intertravamento de segurança. Na configuração máxima do CQM1, cada ID212 contribui com 16 pontos de entrada para a contagem total de E/S do sistema.

Especificações principais

Tempo de resposta configurável – imunidade a ruído versus velocidade

O tempo de resposta padrão de 8 ms se aplica às transições ON-para-OFF e OFF-para-ON. Isso é definido na configuração do CQM1 PLC. O intervalo configurável é de 0 a 32ms em passos de 1ms.

Tempo de resposta mais longo (por exemplo, 16ms):Filtra ruído elétrico de fontes como contatores, solenóides ou cabos longos. Transições espúrias menores que o tempo definido são ignoradas — a entrada somente registra uma mudança de estado se o sinal permanecer estável durante todo o período do filtro. Útil em ambientes elétricos ruidosos.

Tempo de resposta mais curto (por exemplo, 0–2 ms):Necessário para fontes de sinais rápidos — sensores de alta velocidade, interruptores de posição em máquinas em movimento rápido ou sinais de controle que mudam de estado rapidamente e devem ser detectados imediatamente. Em 0 ms, nenhum filtro digital é aplicado – o sinal de entrada bruto é lido.

A seleção é por módulo através da configuração do PLC, não por ponto – todas as 16 entradas no CQM1-ID212 compartilham a mesma configuração de tempo de resposta.

Cenários de aplicação

Entrada do sensor da máquina-ferramenta:Um centro de usinagem CNC adiciona um CQM1-ID212 ao sistema CQM1 para lidar com sensores de presença de ferramenta, interruptores de limite nas proteções de eixo e sinais de feedback do sistema de refrigeração. As 16 entradas do módulo cobrem todo o conjunto de sensores da máquina em um slot de módulo.

Controle do transportador:Um transportador de embalagens usa CQM1-ID212 para sensores fotoelétricos que detectam a presença do produto em cada estação. O tempo de resposta configurável é definido como 8 ms para filtrar o ressalto de contato nos sinais de saída dos sensores enquanto ainda detecta lacunas no produto em velocidades normais de linha.

Painel de sensor misto:Um painel de máquina usa chaves de proximidade NPN (para detecção de metais ferrosos) e contatos de porta de segurança com saída PNP. O CQM1-ID212 lida com ambos no mesmo módulo — não há necessidade de módulos de entrada separados ou conversores de polaridade.

Perguntas frequentes

Q1: Todas as 16 entradas do CQM1-ID212 podem estar ativas simultaneamente?

Sim. O CQM1-ID212 suporta 100% ON simultâneo – todas as 16 entradas podem estar no estado ativo (ON) ao mesmo tempo a 24 VCC sem exceder as classificações de potência do módulo. A corrente do backplane de 85mA acomoda condições de entrada totalmente carregadas.

P2: Quais CPUs CQM1 são compatíveis com o CQM1-ID212?

O CQM1-ID212 é compatível com as séries de CPU CQM1 e CQM1H. Para o CQM1H, os modelos de unidade de CPU CQM1H-CPU21, CPU51 e CPU61 aceitam módulos de expansão de E/S, incluindo o ID212. A expansão máxima de E/S depende do modelo da CPU — por exemplo, o CQM1H-CPU61 suporta até 11 unidades de expansão de E/S. Verifique a folha de dados específica da CPU para obter a contagem máxima de unidades de E/S e a capacidade total de pontos.

Q3: Como o CQM1-ID212 está fisicamente conectado à unidade CPU CQM1?

O módulo se conecta através do conector de barramento do CQM1 no lado esquerdo do módulo — o mesmo conector usado para todas as unidades de expansão de E/S CQM1. Os módulos deslizam juntos e travam. Não é necessário nenhum cabo plano ou fiação de barramento de E/S externo. Uma tampa da extremidade direita (CQM1H-TER01) é fixada no último módulo da linha. A arquitetura modular de conexão lateral permite que módulos sejam adicionados ou removidos sem perturbar a fiação dos módulos adjacentes.

P4: A configuração do tempo de resposta é compartilhada entre todos os 16 pontos de entrada no CQM1-ID212?

Sim. O tempo de resposta é definido por módulo no Setup do PLC, não por ponto individual. Todas as 16 entradas em um único CQM1-ID212 compartilham a mesma configuração de filtro. Se pontos diferentes no mesmo sistema exigirem tempos de resposta diferentes, coloque os sensores que precisam de resposta mais rápida em um módulo ID212 separado e configure o tempo de resposta de cada módulo de forma independente.

Q5: Qual é a duração mínima do sinal de entrada que o CQM1-ID212 pode detectar com segurança?

Na configuração de tempo de resposta mínimo de 0 ms (sem filtro digital), o módulo pode detectar sinais de entrada tão curtos quanto aproximadamente 0,1 ms (100 microssegundos) quando acionado como uma entrada de interrupção em CPUs CQM1H compatíveis. Na varredura cíclica padrão, a duração mínima do sinal detectável é aproximadamente igual a um ciclo de varredura do PLC — normalmente de 1 a 10 ms, dependendo da duração do programa. Pulsos muito curtos, menores que um ciclo de varredura, podem ser perdidos na atualização cíclica de E/S padrão.
