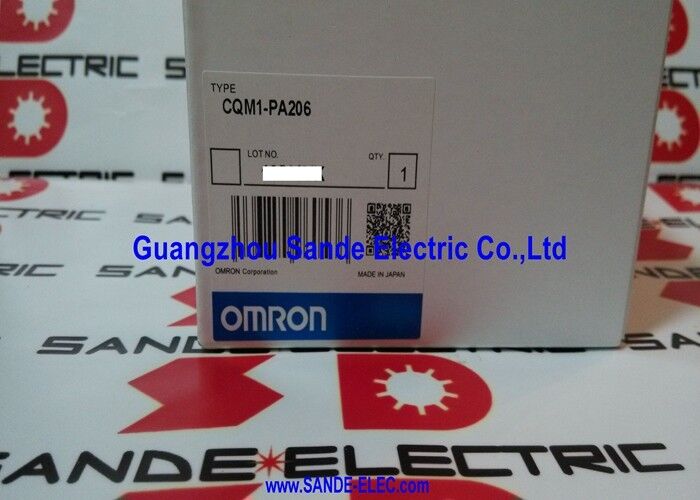

CQM1-PA206 da Omron (CQM1PA206) Unidade de alimentação CQM1-PA206 CQM1PA206 CQM1-PA2O6

CQM1-PA206∙ Omron CQM1 Unidade de alimentação ∙ 100 ∙ 240VAC / 5VDC 6A / 24VDC 0.5A / 30W / IEC61000-4-4 / 0 ∙ 55°C / 0.57kg

A fonte de alimentação do CQM1 alimenta todo o sistema

O CQM1-PA206 é a unidade de alimentação que fica na extremidade esquerda do sistema CQM1 PLC.e unidades de comunicação atrai a sua tensão de alimentação lógica através do autocarro do sistema a partir desta unidade.

A fonte de alimentação converte a fonte de alimentação de corrente alternada em duas saídas de corrente contínua reguladas.e comunicação do módulo executado neste trilhoA saída de 24VDC a 0,5A fornece potência de CC auxiliar para uso em campo ou requisitos do sistema interno dentro do rack CQM1.

Principais especificações

Resistência à vibração e aos choques Durabilidade física industrial

O CQM1-PA206 foi concebido para montagem de painéis industriais, onde a vibração de máquinas próximas, os passos de pés nos pavimentos das máquinas,e os choques das operações mecânicas de prensagem ou estampagem são condições ambientais normais:

Vibração:Classificado para suportar uma amplitude de 0,075 mm a frequências entre 10 e 57 Hz e uma aceleração de 9,8 m/s2 (≈1 g) a 57 ≈150 Hz.motores de transporte, e sistemas pneumáticos.

Choque:Rateado a 147 m/s2 (aproximadamente 15 g) em todos os três eixos X, Y e Z. Isto proporciona uma margem contra os transientes mecânicos do fechamento do contactor, a ação do solenoide,e eventos de impacto na linha de montagem que transmitem através do gabinete do painel.

Cenários de aplicação

Substituição da fonte de alimentação do sistema CQM1:Um sistema CQM1 em uma máquina de embalagem apresenta operação errática da CPU e erros aleatórios de comunicação do módulo.A substituição do CQM1-PA206 restabelece a estabilidade de 5VDC no barramento do sistema, e todos os sintomas de erro claros.

Nova versão do sistema CQM1:Um fabricante de máquinas OEM especifica um sistema CQM1 para uma nova estação de inspeção.O CQM1-PA206 fornece a energia do sistema para uma CPU CQM1H e até 11 módulos de expansão de E/S a partir de qualquer fonte AC padrão de 85264V no local de instalação.

Perguntas frequentes

P1: Com quais unidades de CPU CQM1 o CQM1-PA206 é compatível?

O CQM1-PA206 é compatível com todas as unidades de CPU CQM1 e CQM1H. A fonte de alimentação se conecta à unidade de CPU através do conector de barramento do lado esquerdo.A potência total disponível (30W a 5VDC + 24VDC combinados) determina quantos módulos de expansão de E/S o sistema suporta■ depende da corrente de absorção de cada módulo instalado.

Q2: Quantos módulos de expansão de I/O pode o CQM1-PA206 alimentar?

A contagem total de módulos de expansão é limitada tanto pela contagem máxima de módulos da CPU quanto pela capacidade total de saída da fonte de alimentação.Cada módulo de expansão de E/S CQM1 utiliza entre 40mA e 170mA do autocarro 5VDCPara configurações de E/S mistas típicas, 6A a 5VDC suporta 7 a 10 módulos de expansão.Calcular o desenho de corrente total do plano de fundo para a configuração planejada e confirmar que permanece dentro do limite de 6A.

Q3: O que é abrangido pela classificação de imunidade ao ruído IEC61000-4-4?

A norma IEC61000-4-4 é a norma para a imunidade de transientes rápidos elétricos (EFT) ∙ eventos de explosão de tensão rápida na entrada da fonte de alimentação causados pela comutação de transientes de contatores, relés,com uma tensão de saída superior a 1000 V,A conformidade do CQM1-PA206 com esta norma significa que ele continua a funcionar corretamente através dos eventos transitórios típicos de um ambiente de painel industrial sem arrancar, reiniciar,ou corromper a saída de alimentação lógica.

Q4: A saída de 24VDC do CQM1-PA206 é adequada para alimentar sensores de campo?

A saída de 24 Vdc fornece 0,5 A 12 W a 24 V. Isto é suficiente para alimentar um pequeno número de sensores de 24 Vdc ou um punhado de lâmpadas indicadoras ligadas diretamente ao sistema CQM1.Para aplicações que exijam mais de 0.5A a 24VDC para dispositivos de campo, é necessária uma fonte de alimentação externa dedicada a 24VDC. Não sobrecarregar a saída de 24VDC do CQM1-PA206 para além de 0,5A.

Q5: Qual é a tensão de ensaio de resistência dielétrica para o CQM1-PA206, e o que verifica?

O ensaio de resistência dielétrica (hi-pot) aplica-se a 2300 VAC entre os terminais de entrada CA e o terminal de terra protetora (GR).Isto verifica que o isolamento da rede para a segurança da terra pode suportar transientes de sobre-voltagem sem quebrarO valor de 1.000 VAC aplica-se entre os terminais de saída de CC e GR.Estes valores confirmam a fonte de alimentação mantém isolamento seguro entre circuitos de tensão da rede e os circuitos de saída de baixa tensão DC e conexões de terra.
