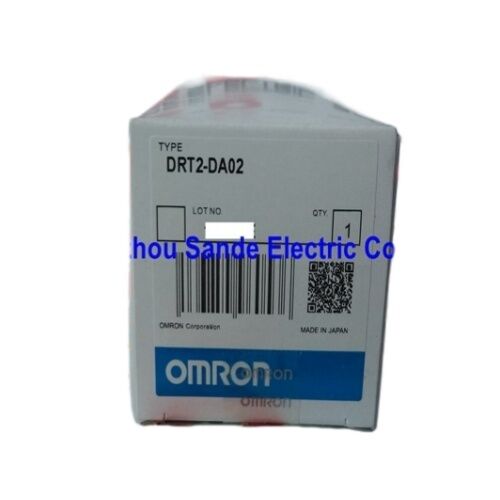

Módulo de comando DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 ∙ DeviceNet 2 canais módulo de saída analógica ∙ Voltagem / corrente / 1/6000 Resolução / DIN Rail

Dois canais independentes em um nó DeviceNet

O DRT2-DA02 fornece dois canais de saída analógicos em um único nó DeviceNet, cada um configurável de forma independente para saída de tensão ou corrente.A configuração é definida por canal. Um canal pode operar no modo corrente (420 mA) enquanto o outro funciona no modo tensão (010V), ou ambos podem usar o mesmo intervalo. O intervalo de saída é selecionado através do interruptor DIP ou da ferramenta OMRON Configurator.

Esta independência por canal é a vantagem prática em painéis com vários dispositivos.Em vez de adicionar módulos de modo único separados para cada tipo de dispositivo, um único DRT2-DA02 lida com ambos a partir de um endereço DeviceNet.

A resolução em escala completa de 1/6.000 fornece 6.000 passos em toda a faixa de saída selecionada.resolve-se para aproximadamente 20,67 μA por contagem.4% accuracy at 25°C means the maximum output error at full scale is ±24 mV on a 10V range or ±64 µA on a 20 mA range — sufficient for most industrial analog control tasks including drive speed reference, posição da válvula e ponto de fixação do controlador de processo.

Principais especificações

2 ms Conversão e isolamento do fotoacoplador

O tempo de conversão de 2 ms abrange ambas as saídas simultaneamente. O PLC lê os dados do DeviceNet, o módulo converte ambos os canais em 2 ms,e as tensões ou correntes analógicas atualizadas aparecem nos terminais de saídaPara a maioria das aplicações industriais de controlo analógico, os motores, as válvulas e os controladores de temperatura estão bem dentro do tempo de resposta exigido.

Photocoupler isolation between the output circuits and the communications line prevents ground loops and high-frequency noise from the output field wiring coupling back into the DeviceNet communication busNos armários onde os cabos de saída analógicos circulam perto de unidades de frequência variável ou de outras fontes de ruído, este isolamento mantém a fiabilidade da comunicação sem hardware de filtragem adicional.

Perguntas frequentes

P1: Pode um canal estar no modo de tensão e o outro no modo de corrente simultaneamente?

Cada canal de saída é configurado de forma independente através do interruptor DIP ou do Configurador OMRON.Um canal pode operar no modo de corrente de 420 mA enquanto o outro funciona no modo de tensão de 010V ao mesmo tempoA configuração da faixa de saída não tem efeito sobre o outro canal.

Q2: Que limitações de resistência à carga se aplicam aos dois modos de saída?

Para a tensão de saída, a carga ligada deve apresentar uma impedância mínima de 1 kΩ ¢ cargas de impedância mais baixas fazem com que a saída exceda sua corrente nominal e degrade a precisão.a resistência máxima do circuito é de 600 Ω resistência superior no circuito impede a saída de atingir a corrente em escala completaVerifique a impedância de entrada do dispositivo ligado antes de o colocar em funcionamento.

P3: Qual a precisão do DRT2-DA02 a temperaturas ambientais elevadas?

Em 25 °C a precisão é de ±0,4% da escala completa.Esta degradação é típica de circuitos analógicos de precisão sob variação térmicaPara aplicações que exijam uma precisão mais rigorosa a altas temperaturas ambientais, situar o módulo num gabinete com temperatura controlada ou reduzir o orçamento de precisão em conformidade.

P4: O módulo é compatível com os PLC OMRON normalizados, como os da série CJ e da série CS?

O DRT2-DA02 comunica através da DeviceNet como um escravo da DeviceNet.Qualquer escâner mestre DeviceNet, incluindo a unidade mestre DeviceNet da série CJ da OMRON ou escâneres de terceiros compatíveis, pode comunicar com este módulo. A alocação e configuração de E/S são realizadas através da configuração principal do DeviceNet.As saídas analógicas do módulo são controladas pelos dados escritos na sua área de saída no mapa de E/S do mestre DeviceNet.

P5: Que configuração de fiação de campo é necessária para a saída de corrente de 4 ‰ 20 mA?

A saída de corrente DRT2-DA02 é de tipo de fonte (ativa) o módulo fornece a corrente através do dispositivo ligado.Dispositivos de campo de dois fios (que são alimentados pela corrente de circuito de 4 20 mA) ligam directamente entre o terminal de saída do módulo e o sinal comumOs dispositivos que necessitem de uma fonte de alimentação separada (transdutores passivos) devem ser conectados de acordo com a fonte de alimentação de circuito adequada.
