Bateria de Lítio para PLC TADIRAN 3.6V 950mAh TL-5101

TL-5101 | Bateria de lítio Tadiran MBU Série 1/2AA — 3,6 V / 950 mAh / Li-SOCl₂ / −55°C a +85°C / Armazenamento de até 20 anos

Tadiran TL-5101 — A célula MBU Série 1/2AA

O TL-5101 é a célula de cloreto de tionila de lítio série 1/2AA MBU (Memory Backup Unit) da Tadiran - projetada especificamente para aplicações de longa vida e baixo consumo, onde o backup de memória e o suporte de relógio em tempo real dominam o orçamento de energia. O nome da série MBU não é coincidência: Tadiran desenvolveu esta célula com backup de memória como aplicação principal, otimizando a construção da bobina, a formulação de eletrólitos e a vedação para serviço de espera contínua por vários anos.

A Tadiran Batteries – um fabricante israelense de células primárias de lítio industriais – fornece o TL-5101 ao mercado de eletrônicos industriais há décadas. A combinação da célula de saída estável de 3,6 V, autodescarga muito baixa e vida útil de armazenamento de até 20 anos a torna um dos produtos de referência na categoria 1/2AA Li-SOCl₂.

Especificações principais

Variantes de Terminal

O TL-5101 está disponível em múltiplas configurações de terminais para diferentes métodos de instalação:

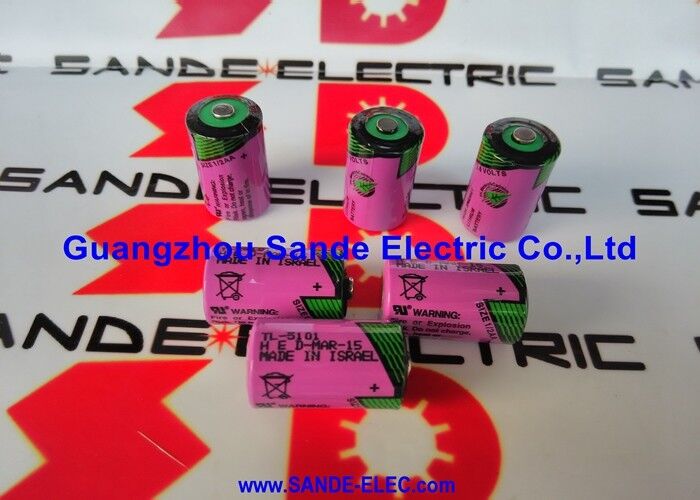

TL-5101/S:Parte superior do botão — terminal de contato de pressão padrão para porta-células, a variante mais comum.

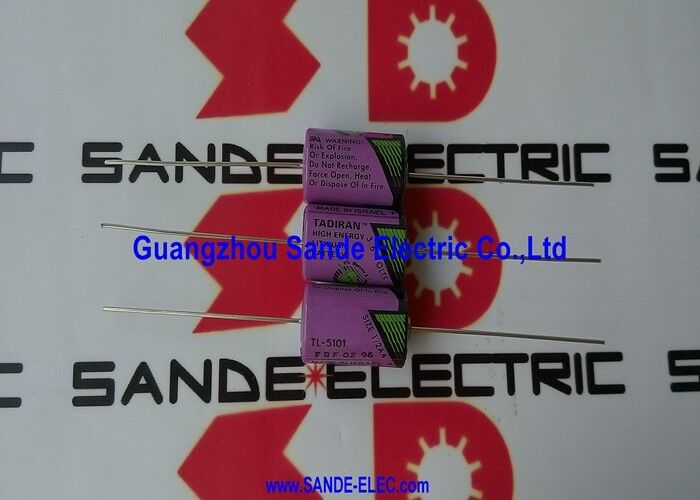

TL-5101/P:Pinos axiais — montagem de PCB através de furo para integração permanente de PCB, com a célula posicionada verticalmente.

TL-5101/WD:Condutores de fio — condutores flexíveis para conexão de conector ou bloco de terminais.

A célula base e as características eletroquímicas são idênticas em todas as variantes – o sufixo indica apenas o método de terminação.

Aplicativos

Backup de memória industrial:Abordando diretamente a intenção do projeto da série MBU – memória SRAM e EEPROM em PLCs, CNCs e controladores industriais. A saída de 3,6 V do TL-5101 corresponde à tensão de alimentação padrão da SRAM CMOS usada nessas aplicações.

Relógios em tempo real:Equipamentos industriais que exigem cronometragem precisa durante os períodos de desligamento — o TL-5101 mantém a operação do RTC durante os períodos de desligamento para registros de lote, alarmes com registro de data e hora e operações programadas.

Medição inteligente e AMR:Medidores de gás, água e eletricidade em instalações residenciais e comerciais — a longa vida útil de armazenamento e a ampla faixa de temperatura do TL-5101 atendem aos requisitos operacionais do medidor de 10 a 20 anos sem acesso à bateria.

Sistemas de segurança:Dispositivos de segurança sem fio — detectores PIR, contatos de portas, sensores de quebra de vidros — que exigem bateria de 5 a 10 anos com manutenção mínima.

Perguntas frequentes

Q1: Qual é a diferença entre TL-5101 e LS14250 (Saft) no formato 1/2AA Li-SOCl₂?

Ambas são células 1/2AA Li-SOCl₂. TL-5101 (Tadiran): 3,6V, 950mAh, 9,2g. LS14250 (Saft): 3,6V, 1200mAh, mais leve (peso comparável). O TL-5101 tem 950mAh contra 1200mAh do LS14250 – a célula Saft tem capacidade um pouco maior. Ambos são intercambiáveis ​​na maioria dos aplicativos de backup de memória; confirme os requisitos de corrente e tensão operacional antes de substituir.

Q2: O que significa a designação da série MBU para o TL-5101?

MBU = Memory Backup Unit — a classe de aplicação para a qual o TL-5101 foi especificamente otimizado. A construção da bobina, a composição do eletrólito e a vedação hermética são todas selecionadas para espera contínua de baixa corrente com cargas de pulso ocasionais, correspondendo ao perfil de corrente de backup da memória. Indica que o desempenho da célula é validado para serviço de backup de memória, e não apenas uma designação de uso geral.

Q3: Existe um atraso de tensão de passivação com TL-5101 após armazenamento prolongado?

Sim — como acontece com todas as células Li-SOCl₂, o TL-5101 desenvolve uma camada de passivação no ânodo de lítio durante o armazenamento, causando uma breve supressão de tensão na descarga inicial. Para aplicações de backup de memória que consomem corrente contínua de nível µA, a célula normalmente se recupera rapidamente. Para aplicações com demandas de pulso iniciais mais altas, aplique uma breve descarga de condicionamento com uma pequena carga resistiva antes de conectar a circuitos de memória sensíveis.

Q4: Qual reconhecimento UL o TL-5101 possui?

O TL-5101 possui reconhecimento de componente UL sob o arquivo MH 12193 – confirmando que a célula atende aos requisitos da UL para células primárias de lítio usadas em equipamentos eletrônicos industriais e comerciais. O reconhecimento UL é necessário para muitas aplicações industriais onde o próprio equipamento possui uma listagem UL que depende dos componentes internos atenderem aos padrões aplicáveis.
