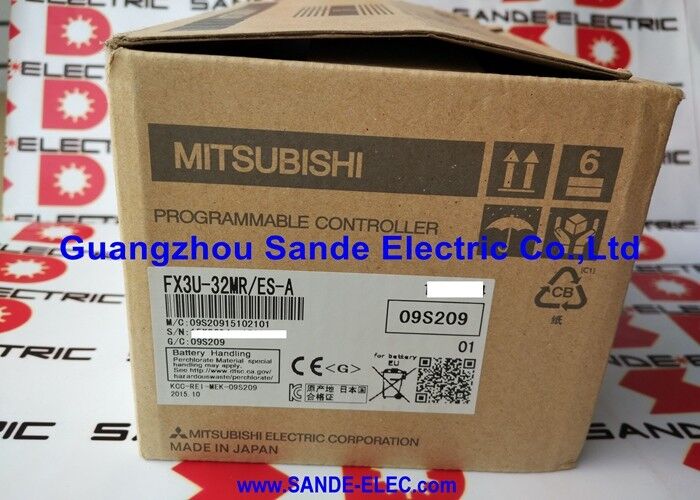

Módulo de controlo Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Mitsubishi FX3U-32MR/ES-A | PLC compacto de 32 pontos MELSEC FX3U - relé 16 DI / 16 DO / 100–240 Vca / etapas de 64K

FX3U — A capacidade acima do FX2N em um formato compacto

O FX3U é o PLC compacto de mais alto desempenho da série MELSEC-F da Mitsubishi. O FX3U-32MR/ES-A contém 16 entradas digitais e 16 saídas de relé em um único corpo compacto com fonte de alimentação CA de 100–240 V — o ES-A designa a configuração de fonte de alimentação CA de padrão europeu. A unidade funciona com rede elétrica CA monofásica em toda a faixa de 100–240 V sem seleção de faixa, cobrindo instalações desde a rede japonesa de 100 V até a rede europeia de 230 V sem alteração de hardware.

O formato de saída do relé alterna cargas de campo em tensões CA ou CC — contatores, válvulas solenóides, luzes piloto e pequenos motores CA. Para aplicações de comutação de alta frequência, a variante de saída a transistor (FX3U-32MT) é mais apropriada; as saídas de relé lidam com tipos de carga industrial que exigem isolamento elétrico e flexibilidade de tensão que as saídas de transistor não podem fornecer.

A expansão para até 256 pontos de E/S usa módulos de extensão e adaptadores da série FX3U. O bloco de posicionamento FX3U-1PG, o módulo de entrada analógica FX3U-4AD e os adaptadores de comunicação para RS-232C, RS-485 e Ethernet se conectam à mesma unidade base, dimensionando o sistema de um controlador independente de 32 pontos para um controlador de máquina multifuncional sem alterar a CPU.

Especificações principais

Contador de alta velocidade a 100 kHz — sem hardware externo

O FX3U-32MR/ES-A inclui 6 canais de contador de alta velocidade integrados. Quatro canais operam a 10 kHz; dois em 100 kHz. Eles aceitam codificador, sensor de proximidade ou saída de pulso diretamente – permitindo rastreamento de posição, medição de frequência e monitoramento de velocidade dentro da unidade base. Para posicionamento de eixo único que requer controle de movimento mais estruturado, o bloco de posicionamento FX3U-1PG adiciona saída de pulso dedicada de 200 kHz além das funções de contador integradas da unidade base.

Perguntas frequentes

Q1: O que a saída de relé significa na prática em comparação com uma versão de saída de transistor?

As saídas de relé (MR) comutam cargas CA e CC em uma ampla faixa de tensões — até 250 Vca e 30 Vcc. Os contatos não possuem nenhum requisito de polaridade fixa. As saídas de transistor (MT) comutam apenas 24 Vcc, mas comutam mais rapidamente (sem atraso mecânico), suportam taxas de ciclo mais altas e não se desgastam devido ao arco de contato. Escolha relé para cargas CA, dispositivos de campo em tensões diferentes de 24 Vcc e comutação de frequência mais baixa. Escolha o transistor para saída de pulso de alta frequência e cargas de 24 Vcc de comutação rápida.

P2: O FX3U-32MR/ES-A pode ser programado usando GX Works3?

A série FX3U é programada usando GX Works2. GX Works3 suporta FX5U e FX5UC (série iQ-F), mas não a geração FX3U. Use GX Works2 com o cabo de programação SC09 RS-422 ou um adaptador USB para conexão à porta RS-422 integrada.

P3: Quais módulos de expansão podem ser conectados ao FX3U-32MR/ES-A?

O FX3U aceita módulos de extensão de E/S padrão (FX2N-EX, FX3U-EX), módulos de funções especiais (analógico, posicionamento, comunicação) e série FX3U ADP (adaptador de expansão). A E/S total se expande para um máximo de 256 pontos. Até 8 blocos de posicionamento FX3U-1PG podem ser conectados para movimento multieixo.

P4: O FX3U-32MR/ES-A possui uma porta Ethernet integrada?

Não. A unidade base possui uma porta RS-422 integrada para programação e comunicação serial. Para conectividade Ethernet, adicione o FX3U-ENET-ADP (adaptador Ethernet) à porta ADP no lado esquerdo da CPU. O FX3U também suporta RS-232C e RS-485 através de adaptadores de comunicação.

Q5: Quanto tempo dura a vida útil da bateria e quais dados ela protege?

O FX3U usa uma bateria de lítio integrada para reter o programa do usuário na RAM quando a energia é desligada. A vida útil da bateria é normalmente de 5 anos em condições normais de operação. Quando o alarme de bateria (M8006) for ativado, substitua a bateria dentro do tempo especificado no manual de hardware FX3U para evitar perda do programa.
