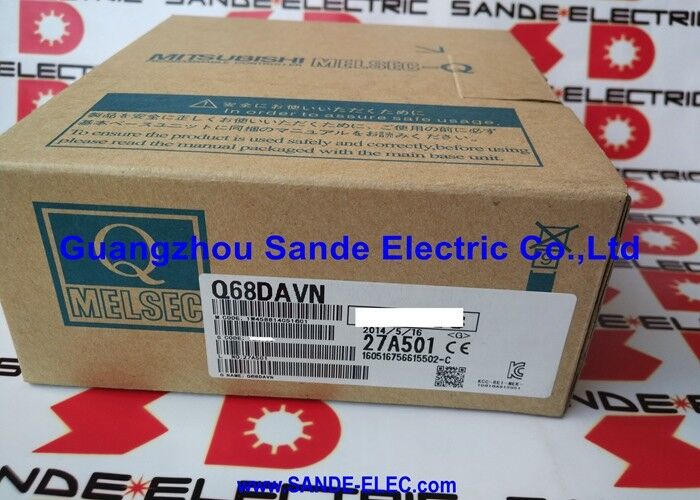

MITSUBISHI PLC MÓDULO D/A UNIDADE CONVERSORA Q68DAVN

Mitsubishi Q68DAVN∙∙ MELSEC-Q 8-Channel ±10V Digital-to-Analog Output Module ∙∙ 16-Bit / High Resolution / Short-Circuit Protected

8 Saídas de tensão analógica De valores digitais para sinais de campo

O Q68DAVN fornece oito canais de saída analógicos DC ± 10V independentes para a plataforma PLC Mitsubishi MELSEC-Q.Cada canal aceita um valor digital binário assinado de 16 bits da CPU da série Q e o converte em uma tensão analógica proporcionalEsta tensão analógica impulsiona dispositivos de campo que requerem um ponto de ajuste de tensão continuamente variável ̇ servoamplificadores, controladores de válvulas proporcionais, referências de velocidade de acionamento de frequência variável,e circuitos de controlo de processos.

Dois modos de resolução estendem a aplicabilidade do módulo em diferentes requisitos de precisão.095 contagens digitais no intervalo de saída de ±10 V ¢ resolução efetiva de saída de 12 bits. O modo de alta resolução aumenta isso para −12.288 para +12.287 ou −16.384 para +16.383 dependendo da configuração,fornecimento de passos de tensão de saída mais finos para aplicações de controlo de precisão em que a resolução padrão é insuficiente.

The output short-circuit protection prevents damage to the module when an output is accidentally short-circuited to ground or another voltage — a failure mode that would otherwise destroy the output circuitO circuito de protecção limita a corrente de saída, protegendo o DAC e o estágio de saída enquanto a falha estiver presente.Esta proteção não substitui a prática adequada de fiação de campo, mas fornece uma margem de segurança durante o comissionamento e falhas de fiação.

Principais especificações

Notas do terminal de fiação

O Q68DAVN usa conexões de terminal de crimp. Os terminais FG (frame ground) aceitam: terminais de crimp R1.25-3, 1.25-YS3, RAV1.25-3, ou V1.25-YS3A. Todos os outros terminais de sinal aceitam R1.25-3 somente terminais de encolhimento ️ terminais de encolhimento com mangas (isoladas) não podem ser utilizados nos terminais de sinalTrata-se de uma restrição da especificação de fiação, não de uma recomendação: o uso do tipo de terminal incorreto corre o risco de conexões não fiáveis ou de incumprimento físico da tira terminal do módulo.

EEPROM Write Endurance ¢ Uma consideração de gestão de parâmetros

O Q68DAVN armazena os parâmetros do canal (configurações da faixa de saída, configuração de saída habilitada) na EEPROM com uma duração máxima de gravação de 100.000 operações.Este limite aplica-se à EEPROM interna do móduloOs programas PLC que continuamente escrever os parâmetros do módulo (em vez de escrever uma vez durante o comissionamento) pode esgotar este limite durante a operação prolongada.Projetar o programa para escrever parâmetros apenas quando eles mudam, não em cada ciclo de digitalização.

Perguntas frequentes

Q1: Qual a diferença entre o modo de resolução padrão e o modo de alta resolução no Q68DAVN?

No modo de resolução padrão, as faixas de conversão digital para analógica -4.096 a +4.095 contam em toda a faixa de saída ±10V ?? aproximadamente 2.44mV por contagem. No modo de alta resolução,O mesmo intervalo de ± 10 V é mapeado para um intervalo de contagem digital mais amplo (até -16Selecionar o modo de alta resolução para aplicações em que a resolução de saída é importante,de potência superior a 50 W, mas não superior a 150 W,.

Q2: Qual é a resistência mínima à carga exigida pela saída Q68DAVN?

A especificação de saída exige uma resistência de carga mínima de 1kΩ.As cargas de ligação inferiores a 1kΩ podem fazer com que a tensão de saída se desvie do valor comandado ou ativar a protecção contra curto-circuito. Cargas de alta impedância de até 1MΩ são suportadas o buffer de saída pode conduzir esta faixa de forma confiável. Confirme que a impedância de entrada do dispositivo conectado está dentro de 1kΩ a 1MΩ antes da fiação.

Q3: O Q68DAVN fornece saída de corrente de circuito (4 ¢ 20mA)?

O Q68DAVN fornece somente saída de tensão (-10V a +10V DC).Confirmar o tipo de saída exigido pelo dispositivo de campo conectado um módulo DA de tensão não pode substituir um módulo de circuito de corrente sem conversão adicional do sinal.

Q4: O que acontece se uma saída Q68DAVN for cortada para terra?

O circuito de proteção contra curto-circuito limita a corrente de saída para proteger o estágio de saída do módulo.Quando o curto-circuito é removidoO programa PLC pode receber um sinal de erro do módulo indicando a condição de curto-circuito, dependendo da configuração de diagnóstico.Sempre resolver a falha de fiação antes de retornar o módulo para a operação normal.

Q5: Quantos módulos Q68DAVN podem ser instalados num sistema MELSEC-Q?

O Q68DAVN é instalado em qualquer slot disponível para módulos de funções inteligentes numa base principal ou numa base de extensão MELSEC-Q.O número máximo de módulos é limitado pela contagem máxima de módulos inteligentes da CPU da série Q (normalmente até 64 módulos inteligentes por CPU), dependendo do tipo de CPU) e pela contagem total de slots da unidade base.Confirmar o limite de módulo inteligente da CPU específica a partir do manual do usuário da CPU MELSEC-Q antes de configurar um sistema multimódulo.
