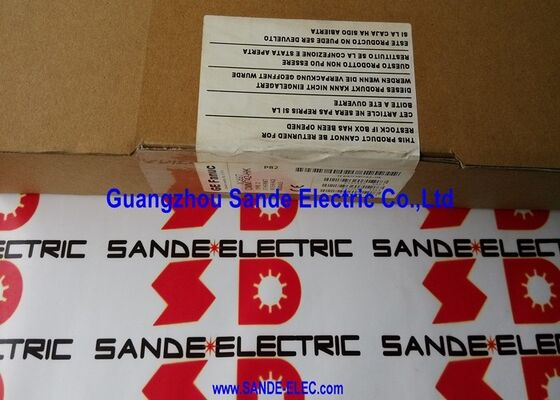

GE Fanuc CPU 374 PLUS w/ 240K USER MEM w/ ETHERNET COMM 90-30 SER IC693CPU374-GP IC693CPU374GP IC-693CPU374-GP

GE Fanuc IC693CPU374-GP | Módulo CPU Série 90-30 — 133 MHz / 240 KB / Dual Ethernet / SRTP / Modbus TCP / 2048 I/O / Revisão GP

A CPU com Ethernet já integrada

O IC693CPU374-GP é a CPU de primeira linha para o PLC GE Fanuc Série 90-30 — a versão que chega com comunicação Ethernet totalmente integrada ao próprio módulo da CPU. Muitas variantes de CPU da Série 90-30 (CPU311, CPU313, CPU331, etc.) requerem um módulo de comunicação Ethernet separado em um slot de rack adicional para conexão às redes da planta. A CPU374 elimina esse requisito ao incorporar o controlador Ethernet diretamente na CPU, deixando os slots do rack que de outra forma manteriam um módulo de comunicação livre para E/S adicional.

Duas portas Ethernet RJ45 com um switch de detecção automática integrado de 10/100 Mbps proporcionam flexibilidade de rede CPU374 sem hardware de comutação externo. As duas portas podem ser usadas para finalidades diferentes — conexão à rede SCADA da planta em uma porta, a uma estação de trabalho de programação na outra — ou como um simples switch de passagem de duas portas para encadeamento em série da estação de trabalho de programação e do CLP em um segmento simples de dois nós. O switch integrado significa que a CPU participa da rede Ethernet em velocidade total em ambas as portas simultaneamente.

Com 133 MHz e taxa de varredura booleana de 0,15 ms por 1K, o IC693CPU374-GP é a CPU mais rápida da família padrão da Série 90-30. Os 240 KB de memória de usuário — divididos entre lógica de programa, dados de registro, tabelas de E/S analógicas e memória discreta — são a maior capacidade de memória de usuário na plataforma padrão 90-30. Para aplicações de máquinas grandes com extensa lógica de programa, numerosos canais analógicos e grandes requisitos de receita ou registro de dados, a capacidade de memória da CPU374 é uma vantagem genuína em relação às CPUs menores de 90-30.

Especificações principais

Compatibilidade de software de programação

O IC693CPU374-GP é programado usando:

• VersaProv2.03 ou posterior
• Desenvolvedor de lógica CIMPLICITY Machine Editionv2.60 ou posterior
• Controlarsoftware v2.50 ou posterior

Tanto a memória RAM quanto a memória Flash estão disponíveis para armazenamento de programas. A memória flash retém o programa sem energia da bateria – a bateria faz backup da cópia da RAM durante interrupção de energia e mantém o relógio em tempo real.

Perguntas frequentes

Q1: O que significa o sufixo de revisão “-GP” para o IC693CPU374?

GP identifica uma revisão de hardware específica do módulo de CPU IC693CPU374. A GE Fanuc emitiu muitas revisões do CPU374 (AB, AC, BD até GV, HW até KZ e outros) à medida que o design do hardware era atualizado. Todas as revisões executam os mesmos programas de firmware e PLC da Série 90-30. As diferenças de revisão refletem atualizações em nível de componente ou de fabricação. Para substituições de sistemas instalados, qualquer revisão disponível do CPU374 é funcionalmente intercambiável.

P2: O IC693CPU374-GP pode se comunicar com dispositivos não GE via Ethernet?

Sim. O suporte cliente/servidor Modbus TCP permite que a CPU374 se comunique com qualquer dispositivo que suporte o padrão Modbus TCP — drives, painéis IHM, sistemas SCADA, computadores de vazão, medidores de energia e outros CLPs de diferentes fabricantes. Modbus TCP é um padrão aberto; o cliente Modbus TCP do CPU374 pode ler e gravar em qualquer servidor Modbus TCP, e seu servidor responde a qualquer mestre Modbus TCP.

Q3: Qual é a diferença entre SRTP e Ethernet Global Data (EGD) no IC693CPU374-GP?

SRTP (Service Request Transfer Protocol) é o protocolo baseado em conexão da GE Fanuc para solicitações explícitas de leitura/gravação de dados - um modelo cliente-servidor onde um host ou outro PLC solicita dados específicos da CPU374. EGD (Ethernet Global Data) é um protocolo de transmissão ponto a ponto da GE Fanuc onde a CPU374 transmite periodicamente páginas de dados definidas para todos os nós configurados para recebê-los - sem sobrecarga de solicitação-resposta, apenas publicação programada de dados na rede. Ambos os protocolos estão ativos simultaneamente nas mesmas portas Ethernet.

Q4: O IC693CPU374-GP executa o programa corretamente, mas a comunicação Ethernet é perdida. O que deve ser verificado?

Verifique ambos os conectores RJ45 quanto ao assentamento seguro e integridade do cabo. O switch Ethernet integrado mantém ambas as portas ativas simultaneamente — se uma porta perder o link, a outra permanecerá ativa. Verifique se o endereço IP e a sub-rede configurados da CPU correspondem à configuração da rede. Se a perda de Ethernet ocorrer apenas durante o tráfego intenso de dados, revise as taxas de publicação do EGD e a contagem de conexões SRTP — a carga excessiva da rede devido a muitas trocas EGD ou muitas conexões SRTP abertas pode sobrecarregar o controlador incorporado.

Q5: Como o programa IC693CPU374-GP é preservado durante interrupção de energia?

A CPU374 armazena seu programa em RAM (apoiada por bateria) e memória Flash. Durante a interrupção de energia, a bateria mantém o conteúdo da RAM, incluindo o programa, os valores atuais do registro e os dados do relógio em tempo real. A bateria interna sustenta a RAM por aproximadamente 1,2 meses; uma bateria externa opcional estende esse período para aproximadamente 12 meses. Quando ambos os caminhos de backup da bateria se esgotam, a cópia Flash do programa permanece intacta - a CPU recarrega o programa do Flash na próxima inicialização, embora os dados do registro e do RTC sejam perdidos.
