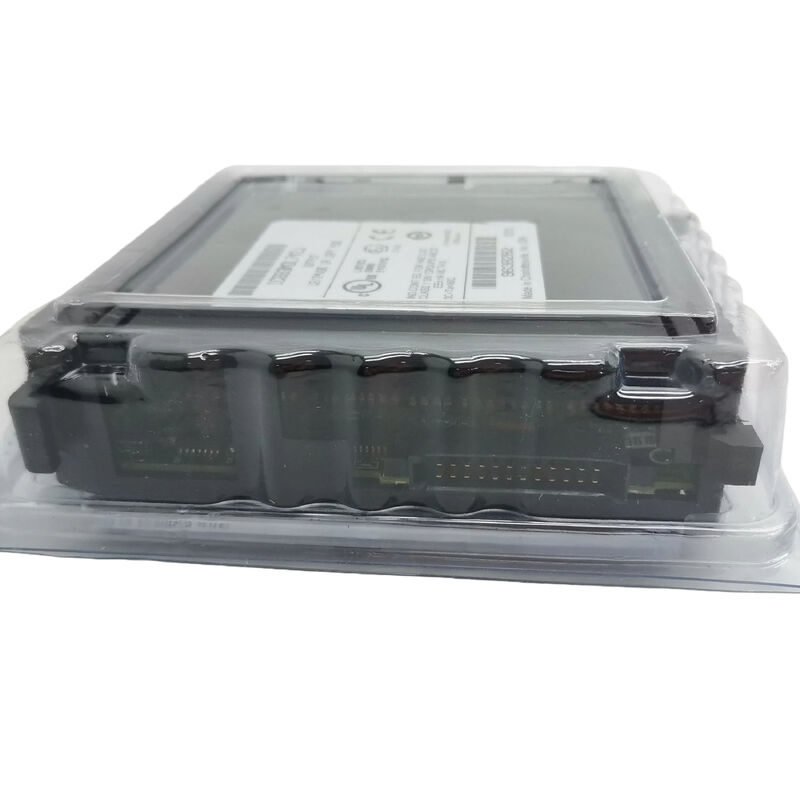

GE FANUC 12/24 Vdc Saída IC693MDL741 IC-693MDL741

IC693MDL741 ∙ GE Fanuc Série 90-30 16 pontos DC Output Module ∙ 12/24VDC / 0.5A por ponto / Lógica negativa / 2×8 grupos / 1500V Isolamento

Lógica Negativa: o que ela significa no campo

A lógica negativa (afundamento) significa que cada canal de saída liga o lado negativo/comum da carga ao terminal de saída do módulo.A tensão de alimentação positiva vem da fonte de alimentação externa do usuário diretamente para um lado da cargaQuando a saída é ativada, o IC693MDL741 fornece um caminho de corrente da carga através do transistor de saída para o barramento negativo que completa o circuito.

Este arranjo de afundamento é o padrão para muitos dispositivos industriais de campo de corrente contínua nas convenções de máquinas-ferramenta japonesas e asiáticas.e bobinas de relé ligadas para as entradas de afundamento conectam-se diretamente às saídas do IC693MDL741 sem inversão de polaridadePara cargas de fornecimento (PNP), é necessário um relé interposto ou uma variante de módulo diferente.

O IC693MDL741 fornece somente o transistor de comutação, sem que a tensão do campo seja derivada do plano de fundo.

Principais especificações

Dois Grupos de Oito ∙ Cablagem e Isolamento Organizados

Os 16 pontos de saída são divididos em dois grupos iguais de 8. Cada grupo tem seu próprio terminal de saída comum.

• Claridade da fiação:Os dispositivos de campo em circuitos de tensão diferentes podem usar grupos diferentes sem contaminação cruzada.
• Capacidade atual:Cada terminal comum suporta 2A máximo 8 saídas a 0,5A com carga total. O terminal comum deve ser classificado para a carga agregada de todos os 8 pontos desse grupo sob as piores condições.
• Isolamento em grupo:O isolamento de 500 V entre os dois grupos permite diferentes potenciais de alimentação externa para o Grupo 0 e o Grupo 1, dentro do limite de isolamento.Isto proporciona uma separação elétrica segura entre os grupos.

Cenários de aplicação

Controle de válvulas solenoides numa máquina-ferramenta:O controlador da série 90-30 gerencia 12 válvulas de solenoide pneumáticas (NPN, afundamento) através de um sistema de fixação da peça de trabalho.Os dois grupos do IC693MDL741 fornecem controle separado para circuitos de fixação esquerda e direita com um comando comum por grupo.

Controlos do painel de indicadores:Dezesseis luzes indicadoras de estado num painel do operador da máquina ligado aos 16 pontos de saída.Os indicadores de LED do IC693MDL741 permitem ao operador do HMI verificar a continuidade da fiação da lâmpada durante a colocação em serviço sem um instrumento de ensaio da lâmpada separado..

Motor de bobina de relé para cargas de alta corrente:O IC693MDL741 impulsiona 16 bobinas de relé interpostas (24VDC, afundando). Os relé trocam contatores de motor de 240VAC de maior corrente. O 0.5A por ponto lida confortavelmente com corrente padrão de bobina de relé de 0.1 ¢ 0.3A.

Perguntas frequentes

P1: Qual é a diferença entre IC693MDL741 (lógica negativa) e IC693MDL740 (lógica positiva)?

O IC693MDL740 usa lógica positiva (sourcing) ¢ suas saídas fornecem corrente do ônibus positivo para a carga.O IC693MDL741 usa lógica negativa (sinking) A escolha depende inteiramente da convenção de fiação do dispositivo de campo.Verifique as especificações do dispositivo de campo e padrões de fiação existentes antes de selecionar.

P2: O IC693MDL741 pode ser instalado em qualquer fenda de uma placa base da série 90-30?

Sim. O IC693MDL741 é instalado em qualquer slot de I/O de uma placa base da série 90-30 o módulo não é específico de slot. O programador PLC atribui o endereço de I/O ao slot na configuração do sistema.A posição do slot determina o mapeamento de endereços de E/S, não a função do módulo.

P3: Que fonte de alimentação externa é necessária para os circuitos de campo do IC693MDL741?

O utilizador deve fornecer uma fonte de alimentação externa de 12 V ou 24 V de corrente contínua para os aparelhos de campo. O IC693MDL741 não gera energia interna de campo.A tensão de alimentação externa deve permanecer dentro do intervalo de funcionamento do módulo: 12 a 24 V DC, com uma tolerância de + 20% e ¢15%, o que significa que a alimentação pode variar de aproximadamente 10,2 V a 28,8 V e ainda estar dentro da especificação.

Q4: Que tipos de cargas o IC693MDL741 pode conduzir diretamente a 0,5A por ponto?

As válvulas eletromagnéticas (24VDC, corrente da bobina de 0,1 A), as lâmpadas indicadoras e os LEDs (24VDC, até 0,5 A), as bobinas de relé (24VDC, 0,1 A) e as pequenas bobinas de contatores estão todas dentro da classificação de 0,5 A.Para cargas indutivas (solenoides), bobinas de relé), adicionar diodos de supressão em toda a bobina ¥ EMF de volta na desenergização pode danificar o transistor de saída sem supressão.5A exigem relés interpostos.

Q5: Os sufixos de revisão (741C, 741E, 741F, 741G) são funcionalmente equivalentes?

Os sufixos de letras (C, E, F, G) identificam revisões de hardware do IC693MDL741.compatibilidade com o mesmo slotAs revisões refletem atualizações de componentes internos ou de fabricação, mantendo a compatibilidade com versões anteriores.
