1746-OX8 AB Módulo de saída 1746-0X8 1746OX8

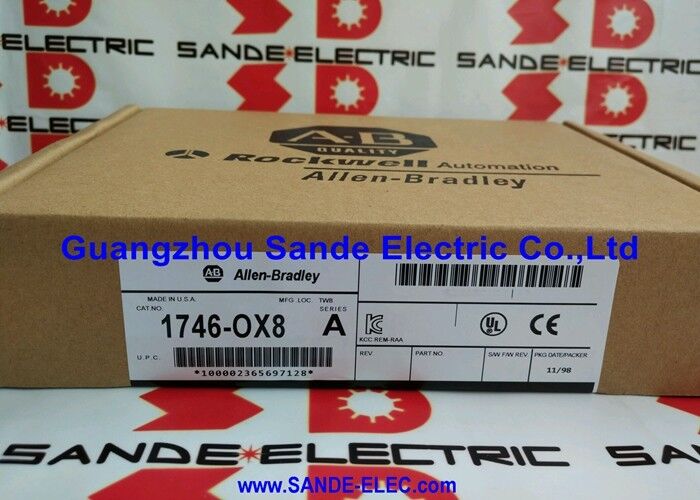

Allen-Bradley 1746-OX8 SLC 500 Módulo de Saída de Relé Isolado 8 pontos, 5A, 265VAC / 125VDC

Número da parte:1746-OX8

Fabricante:Rockwell Automation / Allen-Bradley (EUA)

Tipo de produto:Módulo de saída digital

Plataforma:SLC 500

Pontos de saída:8

Saídas de relés isoladas para o SLC 500

O 1746-OX8 é o módulo de saída de relé isolado para a família Allen-Bradley SLC 500 PLC.Dispõe de oito pontos de saída de relé isolados individualmente, cada um com um contato normalmente aberto a 5A contínuo., adequado para comutação de cargas até 265 V AC ou 125 V DC.

A designação "isolada" é o principal diferencial entre os módulos de saída de relé 1746-OX8 e SLC 500 padrão.Pontos de saída normalmente compartilham uma referência comumNo 1746-OX8, cada contato do relé está isolado de todos os outros ∙ não há referência comum entre os pontos.Este isolamento permite que diferentes pontos de saída para trocar cargas em tensões completamente diferentes, diferentes fases ou fontes de energia diferentes de um único módulo.Uma saída que controla uma válvula de corrente contínua de 24 V pode sentar ao lado de uma saída que troca uma bobina de contato de 120 V CA no mesmo módulo sem qualquer acoplamento elétrico entre eles.

Esta capacidade é essencial na fiação de controlo de máquinas onde diversos tipos de cargas - contactores, solenoides, luzes de piloto,Os relés de sinal operam a tensões diferentes e devem ser controlados a partir de um conjunto compacto de E/S PLC..

Indicadores elétricos no contexto

A classificação 5A / 265V AC torna o 1746-OX8 diretamente adequado para alternar bobinas de contato de arranque de motor de três fases (normalmente 120V AC ou 240V AC), contatos auxiliares de arranque de motor de voltagem total,e dispositivos piloto em sistemas de energia industrial normalizados da América do Norte ou da EuropaA classificação de 125V DC estende a mesma capacidade aos circuitos de controle de CC ¥ comuns em equipamentos de planta mais antigos, interruptores e sistemas HVAC.

Principais especificações

Perguntas frequentes

P1: Uma saída de relé no 1746-OX8 não consegue energizar sua carga, embora o programa SLC mostre o bit de saída como ON. O que deve ser verificado?

Com o bit de saída confirmado ligado no processador, verifique o estado de acionamento do relé medindo a tensão nos terminais de saída com a carga desconectada.Se a tensão aparecer (o contato está aberto quando deveria estar fechado), o circuito da bobina de relé no interior do módulo está energizado, mas o contato falhou common after high inrush loads or overloads.verificar se o módulo está correctamente instalado e o endereço do slot no programa corresponde ao slot físico.

P2: O 1746-OX8 é descontinuado. Pode o 1746-OW16 (16-ponto de saída de relé) substituí-lo?

O 1746-OW16 fornece 16 saídas de relé, mas usa um arranjo de retorno comum saídas compartilham um terminal comum em vez de estarem totalmente isoladas.Se a aplicação depender do isolamento por ponto do 1746-OX8 para alternar cargas a tensões diferentes do mesmo móduloConfirme os requisitos de isolamento da aplicação antes de selecionar uma alternativa.

P3: Vários relés de saída no 1746-OX8 estão soldados fechados (contatos presos).

Os contatos soldados resultam de corrente de entrada excessiva na comutação, tipicamente de cargas do motor sem supressão de sobretensão, ou de cargas capacitivas que absorvem corrente de pico muito alta na ligação.A classificação contínua 5A aplica-se a cargas resistentes; cargas indutivas ou de motor no arranque podem momentaneamente puxar 5×10 vezes a sua corrente de funcionamento.Instalar supressores de sobretensão em cargas indutivas e rever o perfil da corrente de carga em relação à corrente nominal de interrupção/reacção do módulo.

P4: A SLC 500 com o 1746-OX8 está num ambiente de vibração elevada.

O chassi SLC 500 deve ser fixado ao painel com todo o hardware de montagem torqueado de acordo com as especificações. Verifique se as guias de bloqueio do módulo de E/S estão ativadas.contatos de relé podem desenvolver conexões intermitentes devido ao movimento do conector verifique todas as conexões terminais de fiação de campo são torque corretamente, em especial nos circuitos de saída que transportam corrente de carga.

P5: De onde vem o 1746-OX8 descontinuado?

Especialista em peças de reposição Rockwell Automation/SLC 500 e fornecedores industriais de PLC no mercado de reposição detêm estoque de bolsa.Confirmar a designação 1746-OX8 especificamente modulos de saída de relé adjacentes (OW16)O teste funcional num rack SLC 500 antes da aceitação é aconselhável para as unidades renovadas.
