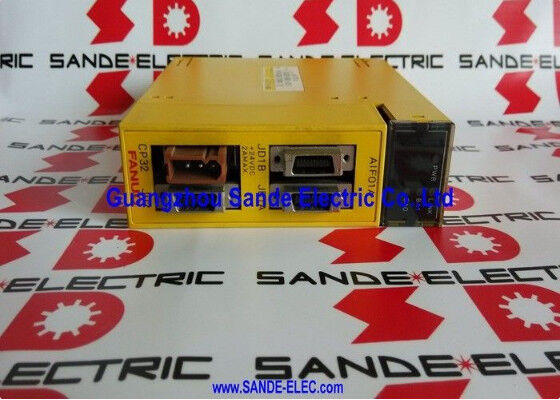

Fanuc A02B-0319-C001 Tabela de entrada/saída A02B0319C001 AO2B-O3I9-COOI

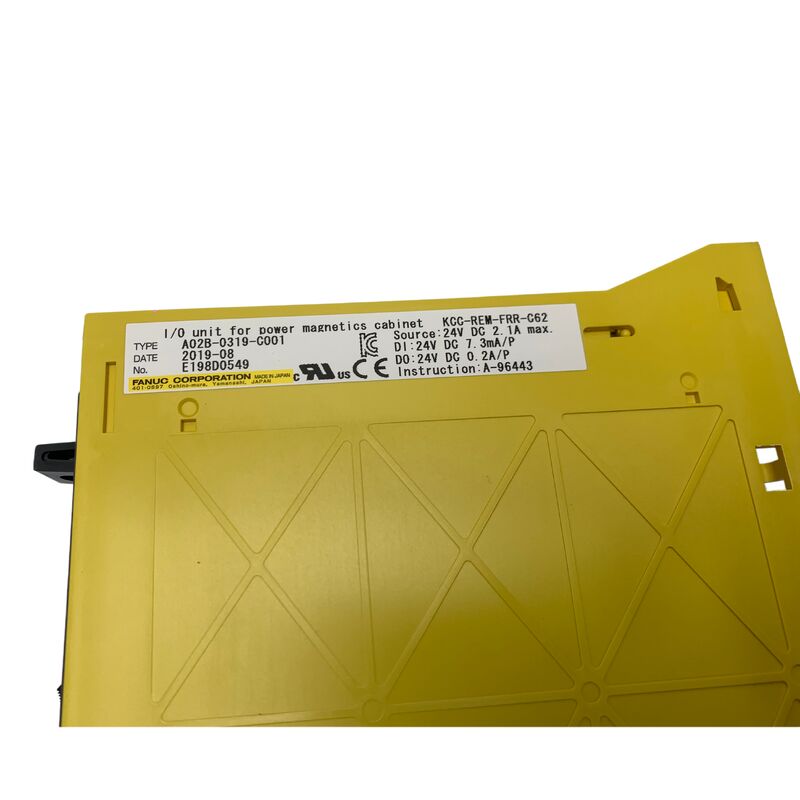

A02B-0319-C001 | Unidade de E/S FANUC — Gabinete magnético de potência / Link de E/S / Contatores controlados por PMC e intertravamentos de segurança

Gabinete magnético de energia – O que ele contém e por que a E/S é necessária

A maioria das máquinas-ferramentas CNC industriais separam seus componentes eletrônicos de controle de seus componentes elétricos de potência. O gabinete de controle CNC abriga o computador CNC, os servoacionamentos e o acionamento do fuso. Ogabinete magnético de potênciaé o painel elétrico associado que contém o hardware de comutação de alta corrente e alta tensão:

• Partida do motor do fuso principal:O contator CA que conecta ou desconecta a energia da rede elétrica ao motor do fuso
• Arranque da bomba de refrigeração:Contator controlando o motor da bomba de refrigerante
• Partida da unidade hidráulica:Contator para o sistema hidráulico da máquina
• Contatores de liberação do freio do eixo:Controla os freios eletromagnéticos nos eixos da máquina onde os freios estão instalados
• Relés de sobrecarga:Relés de proteção que detectam sobrecorrente do motor e desarmam o contator associado
• Intertravamentos de segurança:Interruptores de proteção de porta, scanners de área, relés de parada de emergência e seus contatos de monitoramento associados

A lógica ladder PMC (Controle de Máquina Programável) do CNC deve monitorar o status de todos esses dispositivos e controlar seus estados ligados/desligados. O A02B-0319-C001 é a unidade de E/S que torna essa comunicação possível - ele fornece os terminais físicos de entrada e saída dentro do gabinete magnético de potência e conecta esses terminais ao CNC por meio do barramento I/O Link.

Principais informações do produto

Controle e monitoramento PMC através desta unidade

O programa ladder PMC do CNC controla o gabinete magnético de potência através do A02B-0319-C001. Interações típicas do PMC:

Saídas (CNC → gabinete):Comando de partida/parada do fuso; ligar/desligar a bomba de refrigeração; ligar/desligar sistema hidráulico; comando de liberação do freio do eixo; comando do solenóide de travamento da porta.

Entradas (gabinete → CNC):Feedback do contator do fuso (ligado/desligado confirmado); status de disparo do relé de sobrecarga; proteção da porta aberta/fechada; pressão hidráulica atingida; nível do líquido refrigerante baixo; status do circuito de parada de emergência.

A escada PMC lê essas entradas em cada ciclo de varredura e responde de acordo com a lógica programada da máquina – evitando a partida do fuso se a porta estiver aberta, interrompendo todo o movimento se ocorrer uma sobrecarga e executando a sequência de desligamento adequada quando a parada de emergência for ativada.

Cenários de aplicação

Diagnóstico de falha de E/S magnética de potência:Um centro de usinagem desenvolve um alarme intermitente de partida do fuso. A investigação confirma que o sinal de feedback do contator do fuso não está chegando ao CNC de forma consistente. A comunicação do Link I/O com o A02B-0319-C001 é testada e a unidade é identificada como a fonte da falha. A substituição restaura a comunicação de E/S confiável do gabinete magnético de energia.

Instalação elétrica de máquina nova:Um fabricante de máquinas-ferramenta instala o A02B-0319-C001 no gabinete magnético de potência durante a construção da máquina. Toda a fiação de controle e realimentação do contator termina nesta unidade. Um único cabo de link de E/S se conecta de volta ao CNC, eliminando o chicote de fios múltiplos que de outra forma seria necessário.

Perguntas frequentes

Q1: Qual é o padrão de comunicação do link I/O usado pelo A02B-0319-C001?

O FANUC I/O Link é um protocolo de comunicação serial de alta velocidade proprietário da FANUC. Utiliza uma arquitetura mestre-escravo — o CNC é o mestre e o A02B-0319-C001 é um nó escravo. O mestre pesquisa todos os nós em um ciclo definido, coletando dados de entrada e entregando comandos de saída. O tempo de ciclo do link de E/S é rápido o suficiente para os requisitos de controle de máquina em tempo real do PMC. O protocolo opera através de cabo de par trançado blindado padrão ou fibra óptica, dependendo da configuração do sistema.

Q2: Quantos pontos de E/S o A02B-0319-C001 fornece?

A contagem de pontos de E/S é definida pela variante específica da unidade e pela configuração interna do módulo de E/S. As unidades de E/S da FANUC para armários magnéticos de potência fornecem normalmente 32 a 64 entradas e saídas digitais em diversas combinações. A contagem exata de pontos e a atribuição de endereços de E/S para o A02B-0319-C001 são definidas no manual de ligação CNC da FANUC para o tipo de controlo específico. O mapeamento de endereços de E/S do PMC deve corresponder ao intervalo de endereços configurado da unidade de E/S física.

Q3: O A02B-0319-C001 pode ser adicionado a um sistema que atualmente não possui E/S de gabinete magnético de energia?

Adicionar o A02B-0319-C001 requer um slot de link de E/S disponível no CNC — o link de E/S normalmente suporta vários nós, mas o número total é limitado. O programa PMC do CNC também deve ser atualizado para ler e escrever os novos endereços de I/O. Adicionar uma nova unidade de E/S sem atualizar o programa PMC faz com que a E/S física não seja endereçada — o hardware está conectado, mas o CNC o ignora. Consulte o manual de conexão do CNC I/O Link para a capacidade disponível do nó e procedimento de endereçamento.

Q4: Quais são as consequências da falha do A02B-0319-C001 durante a operação da máquina?

Se a comunicação do Link I/O com o A02B-0319-C001 for perdida durante a operação, o CNC irá gerar um alarme do Link I/O. Os sistemas de segurança são projetados para serem à prova de falhas – a escada do PMC normalmente leva todas as saídas ao seu estado seguro (contatores desligados, freios aplicados) quando a comunicação da unidade de E/S é perdida. A máquina irá parar. A reinicialização requer a restauração da comunicação de E/S, a confirmação de que não há outras condições de falha presentes e a reinicialização do PMC.

P5: A substituição do A02B-0319-C001 requer alterações no programa PMC?

Não se a unidade de substituição for do mesmo modelo com a mesma contagem de E/S e configuração de endereço de link de E/S. O programa PMC usa endereços de E/S, não o número de série da unidade de hardware. Contanto que o A02B-0319-C001 substituto esteja configurado para o mesmo endereço de link de E/S da unidade com falha, o programa PMC existente se comunicará com ele sem modificação. Confirme o endereço do link de E/S da configuração da unidade com falha antes de instalar a substituição.
