FANUC KEYBOARD FILM A98L-0005-0298#T A98L00050298#T A98L-OOO5-O298#T Membrana FANUC

FANUC A98L-0005-0298#T | Folha de teclas de membrana MDI de 44 teclas — Teclado MDI 0i-TC / 0i-MC CNC / A02B-0309-B502

Número da peça:A98L-0005-0298#T

Fabricante:Corporação FANUC (Japão)

Tipo de produto:Folha de chaves da membrana MDI – 44 teclas

A camada de membrana que os operadores tocam todos os dias

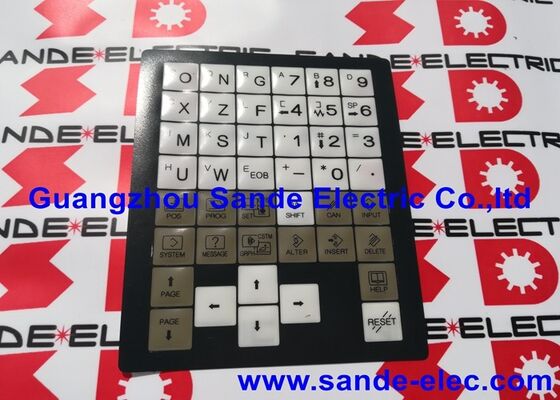

O A98L-0005-0298#T é o teclado de membrana de 44 teclas para a seção MDI dos painéis de operação CNC 0i-TC e 0i-MC da FANUC — especificamente a unidade de teclado A02B-0309-B502. É a sobreposição tátil que fica sobre a matriz de comutação do teclado subjacente, formando a superfície que os operadores da máquina pressionam durante cada ciclo: seleção de modo, entrada de dados, edição de programa, retorno de referência de eixo e todas as operações manuais da máquina.

A membrana é uma folha impressa fina e flexível que contém os rótulos das teclas e a estrutura de cúpula tátil transparente que registra cada pressionamento de tecla. Em uma máquina CNC executando turnos de produção, a superfície do teclado MDI suporta milhares de pressionamentos de teclas diariamente. Com o tempo, a tinta nas etiquetas das teclas desaparece – os operadores pressionam teclas em branco ou pouco legíveis por se sentirem sozinhos. Óleo, névoa de líquido refrigerante e poeira metálica do ambiente de usinagem penetram na superfície principal e aceleram essa degradação. A membrana é o componente que falha visivelmente primeiro na montagem do teclado MDI; substituí-lo restaura a identificação clara da chave sem exigir a substituição completa do teclado.

O sufixo #T no número da peça identifica esta membrana como a variante de sobreposição específica para a unidade de teclado A02B-0309-B502 em configurações de controle 0i-TC e 0i-MC de baixo custo. Isto é confirmado como o mesmo tipo de membrana normalmente instalado nos controles 0i-MC nesta configuração de teclado. Confirme o número de peça da unidade de teclado (A02B-0309-B502) do teclado instalado antes de encomendar — a série de membranas FANUC A98L abrange muitas variantes para diferentes layouts de teclado, contagens de teclas e gerações de CNC.

Especificações principais

Substituição da membrana – O que o trabalho envolve

A membrana é removida e recolocada na parte frontal da unidade do teclado. A matriz do interruptor do teclado abaixo da membrana não precisa ser perturbada – a instalação da membrana é uma substituição da superfície, não um reparo eletrônico do teclado. Limpe a face frontal do teclado antes de instalar a nova membrana para garantir que nenhum resíduo fique preso por baixo. O assentamento adequado garante que todas as posições principais da cúpula se alinhem corretamente com os contatos do interruptor subjacentes. Uma membrana desalinhada produz teclas que exigem força excessiva ou não registram pressionamentos de maneira confiável.

Perguntas frequentes

P1: A membrana A98L-0005-0298#T cabe em qualquer outra unidade de teclado FANUC MDI?

Não – a membrana foi projetada especificamente para a unidade de teclado A02B-0309-B502. A dimensão, a contagem de teclas e o layout das teclas devem corresponder exatamente para que a membrana se alinhe com os contatos da chave subjacentes. Variantes adjacentes de membrana FANUC (diferentes números de peça A98L) atendem a diferentes conjuntos de teclado. Confirme a identificação do teclado A02B-0309-B502 antes de fazer o pedido.

P2: A substituição da membrana exige que o teclado MDI seja removido do painel do operador?

Normalmente sim – a unidade do teclado geralmente é removida do painel para acesso confortável à face frontal durante a substituição da membrana. O teclado se conecta ao controle CNC por meio de um cabo plano; desconecte cuidadosamente e observe a orientação do cabo antes de removê-lo. Reinstale o cabo corretamente antes de ligar a máquina.

Q3: Com que frequência a membrana MDI deve ser substituída em uma máquina de produção?

A vida útil da membrana depende dos padrões de turno, do uso do operador e do ambiente da máquina. Numa máquina de turno único, uma membrana pode durar de 3 a 5 anos. Em uma máquina de produção de três turnos em um ambiente pesado de torneamento ou fresamento, a substituição anual ou bienal não é incomum. A legibilidade das chaves é o indicador prático – substitua quando os rótulos das chaves não forem mais claramente legíveis.

P4: Uma membrana OEM FANUC pode ser identificada a partir de reproduções pós-venda?

As membranas originais OEM FANUC possuem a etiqueta de número de peça FANUC e são produzidas de acordo com as especificações de impressão originais. As membranas de reposição de terceiros variam em qualidade – a sensação da cúpula principal, a durabilidade da tinta e a qualidade do adesivo podem ser diferentes das originais. Para máquinas onde a confiabilidade da interface do operador é crítica, as membranas OEM são a escolha mais segura.

Q5: Onde o A98L-0005-0298#T é adquirido?

Através dos canais de assistência autorizados da FANUC e do mercado pós-venda estabelecido de folhas de chaves de membrana da FANUC — especialistas em substituição de teclados da FANUC, serviços de reparação CNC e fornecedores de membranas OEM. A DNC Electronics (Reino Unido) confirma que esta peça normalmente é mantida em estoque para entrega no mesmo dia ou no dia seguinte. Confirme se o número de peça da unidade de teclado (A02B-0309-B502) corresponde à unidade instalada antes de fazer o pedido.
