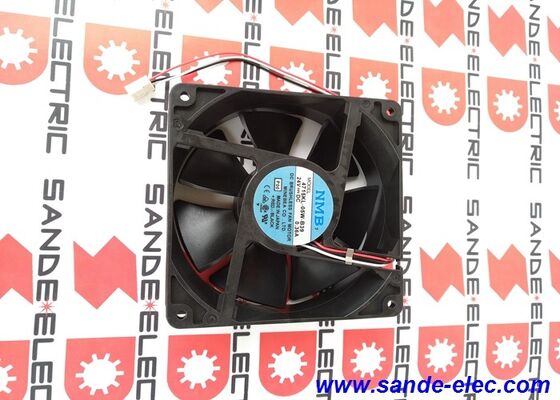

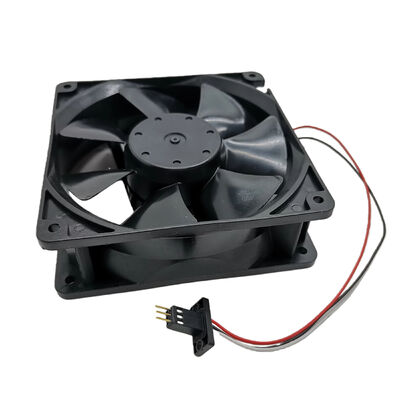

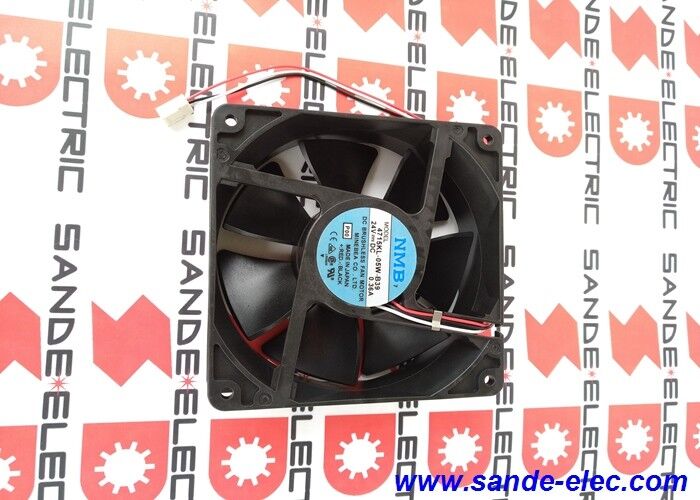

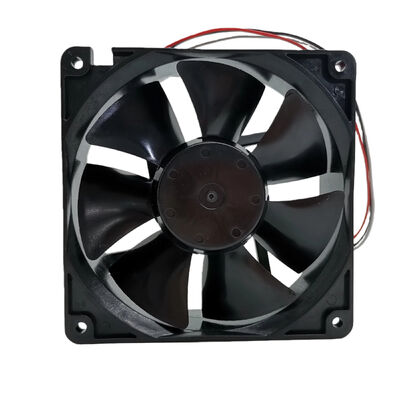

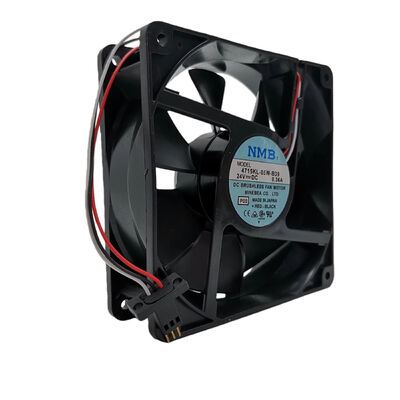

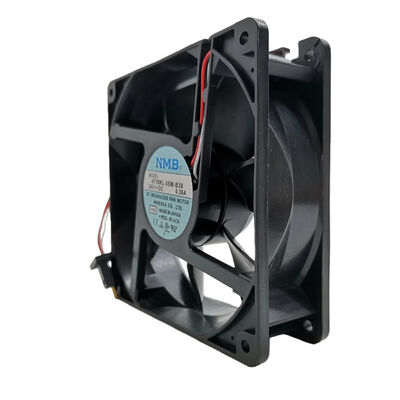

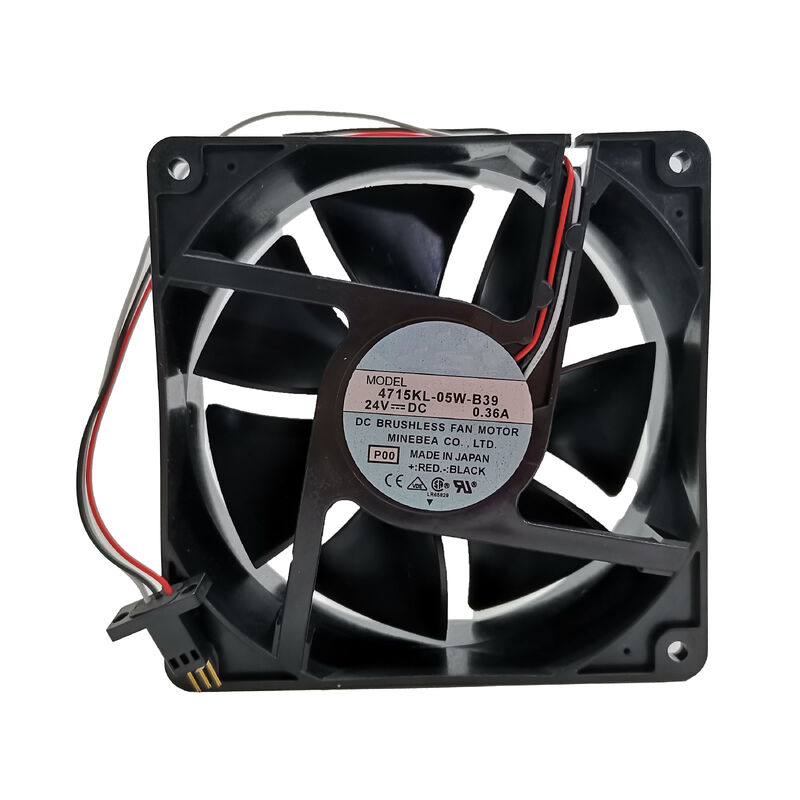

Novos 4715KL-05W-B39 NMB-MAT ventilador de arrefecimento 24vdc 0,40A

4715KL-05W-B39 | Ventilador de resfriamento NMB Minebea 24V DC - 119mm / 108 CFM / 2950 RPM / Rolamento de esferas / Alarme de 3 fios / FANUC CNC

Ventilador industrial NMB 24V DC com sinal de alarme de rotor bloqueado

O 4715KL-05W-B39 é um ventilador de resfriamento axial de 24 Vcc da NMB Technologies – um ventilador industrial de 119 mm que fornece fluxo de ar de 108 CFM a 2.950 RPM com um sinal de alarme de rotor travado de terceiro fio. Este não é um simples ventilador de 2 fios: o fio de sinal de alarme permite que o sistema host detecte falhas no ventilador e gere uma falha antes que o equipamento que está resfriando atinja a temperatura crítica.

A fonte de 24 Vcc corresponde à distribuição de energia do gabinete de controle industrial — a mesma fonte de 24 V usada para CLPs, sensores e componentes eletrônicos de controle, eliminando a necessidade de uma tensão de alimentação dedicada para o ventilador de resfriamento.

Especificações principais

Sinal de alarme de 3 fios – Detecção de falha no ventilador

O terceiro fio do 4715KL-05W-B39 fornece um sinal de alarme de rotor bloqueado — o recurso que distingue esta ventoinha das ventoinhas de resfriamento básicas de 2 fios:

Como funciona:O fio do sinal de alarme emite um sinal lógico (normalmente coletor aberto) que pulsa em uma frequência proporcional à velocidade do ventilador. Quando a velocidade do ventilador cai abaixo de aproximadamente 50% da velocidade nominal (devido a falha do rolamento, condição de rolamento emperrado ou fluxo de ar bloqueado), o controlador detecta a alteração do sinal e pode gerar uma falha ou aviso no sistema.

Detecção antecipada de falhas:A falha do rolamento em ventiladores normalmente progride gradualmente – o desgaste inicial do rolamento causa redução da velocidade antes da falha completa. O alarme de 3 fios permite que o controlador do sistema detecte essa degradação e acione um alerta de manutenção antes que uma falha catastrófica do ventilador cause superaquecimento do sistema.

Integração CNC FANUC:Os controlos CNC e os módulos de servoacionamento da FANUC com a referência de ventoinha FANUC A90L-0001-0509 utilizam a saída do sinal de alarme para gerar alarmes de falha da ventoinha, alertando os operadores para agendarem a manutenção antes que ocorram danos relacionados com o calor.

Aplicativos

Refrigeração do CNC e servo drive FANUC:Substituição de ventiladores em gabinetes de controle FANUC com referência A90L-0001-0509 — servo amplificadores, módulos de controle de eixo e conjuntos de processadores CNC resfriados por ventiladores de 24 V CC com monitoramento de sinal de alarme.

Invólucros de inversores e inversores industriais:Ventiladores de resfriamento alimentados por 24 V em gabinetes VFD, gabinetes de servo amplificadores e painéis de controle de automação que exigem resfriamento monitorado por alarme.

Equipamentos de servidores e telecomunicações:Equipamentos de rede e chassis de servidor de alto desempenho que exigem ventiladores de 24 Vcc de serviço contínuo com detecção de rotor bloqueado.

Controladores de automação industrial:Gabinetes PLC, hardware SCADA e sistemas de computadores industriais que exigem resfriamento monitorado.

Perguntas frequentes

Q1: A que se conecta a saída do sinal de alarme do 4715KL-05W-B39?

O sinal de alarme é conectado a uma entrada digital no inversor ou controlador — a entrada monitora a saída de pulso do ventilador. Os amplificadores FANUC com referência de ventoinha A90L-0001-0509 têm uma entrada de alarme de ventoinha dedicada que lê o sinal do terceiro fio. Se a frequência de pulso cair abaixo do limite indicando falha do ventilador, o inversor gera um código de alarme do ventilador. Em sistemas sem uma entrada de alarme de ventilador dedicada, um circuito de monitoramento de ventilador separado (contador ou conversor de frequência para tensão) pode processar o sinal.

Q2: O 4715KL-05W-B39 pode ser usado como um ventilador de 2 fios deixando o fio do alarme desconectado?

Sim – o ventilador funcionará normalmente apenas com os fios V+ e V− conectados. O terceiro fio pode ficar desconectado (flutuando) sem afetar o funcionamento do motor do ventilador. No entanto, desconectar o fio do alarme elimina a capacidade de detecção de falha do ventilador – um ventilador com defeito não gerará um alarme e a temperatura excessiva do equipamento ocorrerá sem aviso prévio.

Q3: Qual faixa de temperatura ambiente se aplica ao 4715KL-05W-B39?

A classe B39 opera de -10°C a +70°C (faixa B10 a B40). A temperatura de armazenamento é de -40°C a +70°C. A faixa de temperatura operacional do B39 acomoda temperaturas ambientes de gabinetes de acionamento industriais de até 70°C — o que pode ocorrer em gabinetes mal ventilados ou em ambientes industriais com alta temperatura ambiente. Confirme no manual de instalação do inversor se a temperatura ambiente do gabinete permanece dentro desta faixa.

P4: Como o 4715KL-05W-B39 (DC, 108 CFM) se compara ao 4715PS-20T-B30 (AC, 102 CFM) no mesmo gabinete?

Ambas são ventoinhas de 120 mm com fluxo de ar semelhante (108 vs 102 CFM), diferindo principalmente na tensão de alimentação (24 V DC vs 200 V AC). O ventilador DC oferece sinal de alarme e faixa operacional de tensão mais ampla; o ventilador CA requer alimentação direta de 200 V. A seleção depende da tensão de alimentação disponível no gabinete e se o monitoramento do alarme do ventilador é necessário. Em gabinetes com 24 V e 200 V disponíveis, o DC 4715KL com monitoramento de alarme é preferido para equipamentos críticos.
