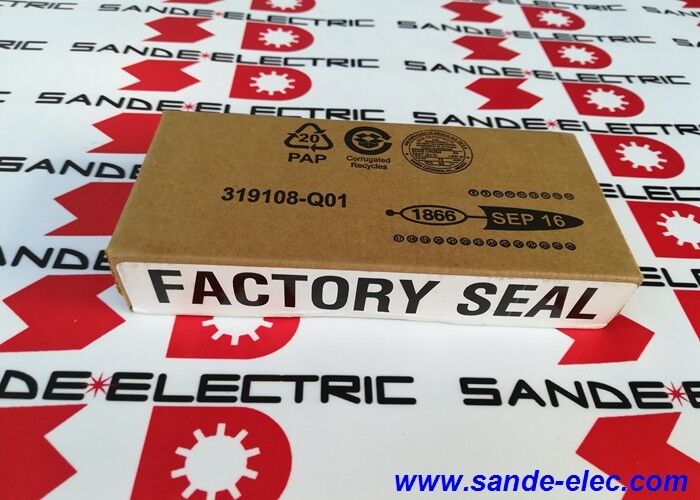

Allen Bradley 20-HIM-A3 Power Flex série C 20HIMA3

20-HIM-A3∙ PowerFlex Modulo de Interface Humana ∙ LCD / teclado numérico completo / IP66 / SMART Start / CopyCat / Jog / Drive-Mount ou portátil

O que o 20-HIM-A3 faz em uma unidade PowerFlex

O 20-HIM-A3 é o módulo de interface humana o teclado e a unidade de exibição para a série PowerFlex de unidades de CA. Sem um HIM, uma unidade PowerFlex não tem interface de operador local.O HIM fornece os meios para ler o estado da unidade, ajustar os parâmetros, iniciar e parar a unidade manualmente, e responder a mensagens de falha, tudo a partir da face da unidade ou a partir de uma posição de mão.

São suportadas duas configurações de montagem:

Montado em unidade:O HIM é fixado diretamente na face frontal da unidade. Um kit de moldura do painel converte o HIM montado na unidade em uma instalação de descarga do painel.A montagem do acionamento é a configuração padrão na maioria das instalações de máquinas.

De mão:O HIM pode ser mantido como um dispositivo portátil e conectado à unidade através de um cabo.com um sistema de detecção de incêndio (HIM) instalado em cada unidade.

Principais especificações

Iniciação SMART Configuração inicial simplificada

SMART Start é um menu de inicialização guiado que percorre os parâmetros essenciais necessários para a operação básica da unidade.O SMART Start apresenta as configurações mínimas necessárias em sequência de dados da placa do motorO resultado é uma unidade pronta para o teste inicial com um mínimo de teclas.

Para os técnicos que colocam em operação vários drives em um sistema, o SMART Start reduz o tempo de configuração por unidade em comparação com a navegação manual de parâmetros.

CopyCat Backup e replicação de parâmetros

O CopyCat salva o conjunto completo de parâmetros de uma unidade conectada na memória interna do HIM.O conjunto armazenado pode então ser escrito em uma unidade de substituição ou em unidades adicionais do mesmo tipo, replicando toda a configuração sem reinserir cada parâmetro individualmente.

Na prática: uma unidade falha e é substituída por uma reserva.e a unidade de substituição está configurada para corresponder ao originalO processo leva minutos em vez de horas.

Para ambientes de produção com múltiplos motores idênticos, transportadores, bombas,fãs CopyCat fornece uma ferramenta de configuração de uma única etapa que garante que cada unidade em um grupo executa com os mesmos parâmetros.

IP66 ¢ teclado selado para ambientes industriais

IP66 abrange dois níveis de proteção: à prova de poeira (sem penetração em quaisquer condições) e à prova de jatos (resiste a jatos de água poderosos de qualquer direção).Para um motor HIM montado na superfície de uma máquina num ambiente de produção, IP66 abrange a limpeza diária com equipamento de lavagem a alta pressão, o acúmulo de poeira em máquinas de corte de metais e os salpicos gerais de água na fabricação de alimentos e bebidas ou farmacêuticos.

Cenários de aplicação

Funcionamento da unidade:Durante uma nova instalação, o engenheiro conecta o 20-HIM-A3 no modo portátil a cada unidade por vez.Um HIM atende a todas as unidades sem precisar de um laptop ou conexão de software.

Backup dos parâmetros antes da substituição:Uma unidade PowerFlex 700 está programada para substituição. Antes do desligamento, o HIM é usado para copiar o conjunto completo de parâmetros da unidade existente.Os parâmetros salvos são carregados em minutos.

Investigação de falhas:O operador lê o código de falha no ecrã HIM, compara-o com a lista de falhas,e reinicializa se for seguro fazê-lo sem esperar por um laptop de manutenção ou software de programação.

Perguntas frequentes

P1: O 20-HIM-A3 é compatível com unidades PowerFlex 753 ou 755?

Não. O 20-HIM-A3 é projetado para os drives PowerFlex da classe 7 (PowerFlex 70, 700, 700H, 700S e 700L) e não é compatível com os drives PowerFlex da série 750 (753 e 755).Para o PowerFlex 753 e 755A instalação de um 20-HIM-A3 numa unidade da série 750 não proporcionará a funcionalidade completa.

P2: O 20-HIM-A3 pode ser removido de uma unidade em funcionamento sem causar uma falha?

Usando a sequência de teclas ALT antes de remover fisicamente o HIM envia uma notificação de desconexão para a unidade, evitando que uma falha na unidade ocorra durante a remoção.Se o HIM for o último ou único dispositivo de controlo da unidade, a remoção durante o funcionamento causará uma falha confirmando que a unidade tem uma fonte de controle alternativa (bloco terminal, rede DPI) antes de remover o HIM.

Q3: Quantas unidades podem ser reparadas com um 20-HIM-A3 usando CopyCat?

Não há limite técnico para o número de unidades que podem ser configuradas a partir de um conjunto de parâmetros armazenados no CopyCat.Os mesmos parâmetros armazenados podem ser carregados para qualquer número de unidades compatíveis do mesmo modelo e tipo de controlePara grandes frotas de unidades idênticas, um 20-HIM-A3 pode provisioná-los todos a partir de um único parâmetro de backup.

P4: O que faz a função Jog mode?

O modo Jog executa a unidade conectada a uma velocidade jog presetada enquanto a tecla Jog é mantida pressionada, parando imediatamente quando a chave é solta.Este é usado durante a configuração da máquina e comissionamento para avançar manualmente mecanismos conveyors, unidades de corte, sistemas de enrolamento ̇ passo a passo sem escrever um programa ou ligar um circuito separado de botões de jog.

P5: Qual é a diferença entre o 20-HIM-A3 e o 20-HIM-A5?

Ambos são HIMs montados em acionamento ou portáteis para a mesma família de acionamentos PowerFlex de classe 7 com a mesma classificação IP66.Parem!O 20-HIM-A5 possui um teclado apenas para programadores, é apenas para acesso a parâmetros e não fornece controle direto Start/Stop/Jog da unidade.
