6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1

Lugar de origem China
Marca Siemens
Certificação CE RoHS
Número do modelo 6AV6 647-0AC11-3AX1
Detalhes do produto
Número do modelo:
6AV6 647-0AC11-3AX1
Marca:
Siemens
Tipo de produto:
Painel básico HMI
Série:
SIMATIC HMI Basic Panel
Tipo de exibição:
TFT
Tamanho da tela:
Classe de exibição de 6 polegadas / 5,7 polegadas
Exibir cores:
256 cores
Modo de operação:
Operação por tecla e toque
Garantia:
Um ano
Termos de pagamento e envio
Quantidade de ordem mínima
1
Preço
USD 800-1000 / piece
Detalhes da embalagem
embalagem original
Tempo de entrega
2 dias
Termos de pagamento
D/A,L/C,D/P,T/T,Western Union
Habilidade da fonte
100 unidades por dia
Descrição do produto
6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1
Visão geral do produto

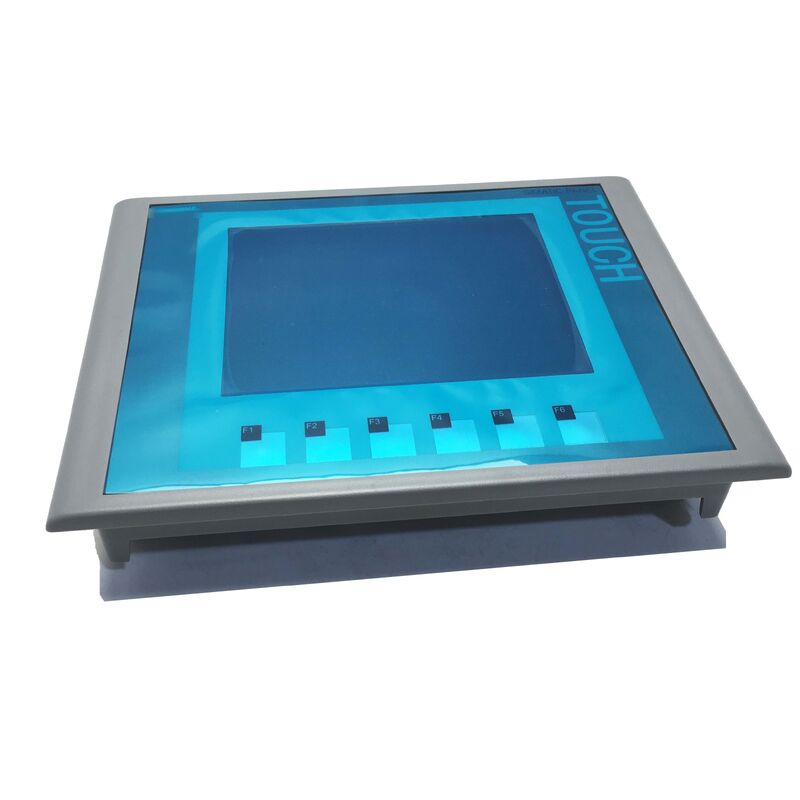

6AV6647-0AC11-3AX1∙ SIMATIC KTP600 DP de cor básica -- 5,7 " TFT / 256 cores / PROFIBUS DP / 24VDC / Toque + tecla operação
KTP600 -- O ponto de entrada para as HMI compactas ligadas a PROFIBUS
O SIMATIC KTP600 Basic Color DP é um painel de operador compacto projetado para visualização em nível de máquina em sistemas de controle baseados em PROFIBUS DP. A designação "KTP" reflete o design de entrada dupla: the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
A interface PROFIBUS DP conecta-se diretamente à rede PROFIBUS, permitindo que o painel se comunique com qualquer mestre DP -- um SIMATIC S7-300, S7-400, ou um escravo DP compatível.Não é necessário nenhum gateway de rede adicionalO painel torna-se um nó no anel PROFIBUS ao lado de dispositivos de E/S e unidades.
Principais especificações
Parâmetro Valor
Exibição 5.7" TFT
Resolução QVGA 320 × 240
Cores 256
Área de exibição 115.2 × 86,4 mm
Interface Toque + 6 teclas de função
Rede PROFIBUS DP
Fornecimento 24VDC (19.2-28.8V)
Corrente 0.35A
Introdução (I2t) 0.5 A2*s
5.7" TFT a 256 cores -- Visualização compacta para painéis de máquinas
O ecrã TFT de 5,7 polegadas encaixa num painel do gabinete de controlo da máquina com uma profundidade mínima atrás do painel.a área de exibição ativa é grande o suficiente para uma tela de status, exibição de alarme e entradas de parâmetros sem exigir uma abertura industrial completa do tamanho de um PC.
O TFT de 256 cores exibe gráficos de processos, indicadores de estado de alarme e exibições de tendências com diferenciação de cores suficiente para a maioria das aplicações HMI de máquinas.Para as instalações que utilizam anteriormente painéis de exibição de caracteres ou HMIs monocromáticos antigos, o KTP600 proporciona uma melhoria significativa da densidade de informação e da legibilidade no mesmo espaço do painel.
Cenários de aplicação
  • Painel de comando da máquina SIMATIC S7-300:Uma máquina de produção usa um S7-300 com PROFIBUS DP. O 6AV6647-0AC11-3AX1 conecta-se como o painel do operador local -- exibindo a contagem de lotes atual, velocidade da máquina, e alarmes ativos,com teclas de função para operações Start/Stop/Reset.
  • Substituição do HMI antigo:Uma máquina-ferramenta que executa um painel de texto mais antigo conectado ao PROFIBUS requer uma atualização HMI.com SIMATIC WinCC flexível recriando os layouts originais da tela e adicionando exibição gráfica de tendências.
  • Estação PROFIBUS distribuída:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Perguntas Frequentes
P1: Que software de configuração é compatível com o KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC flexível (Compact ou Standard) é a ferramenta de configuração padrão para esta geração de painéis.descarregado para o painel através de cabo USB ou ligação de programação MPI/PROFIBUS. Alternativamente, o TIA Portal com WinCC (V11 e posterior) suporta migração de configurações de painéis mais antigas.Verifique os requisitos de sistema flexíveis do WinCC para a versão de firmware específica instalada no painel.
P2: O KTP600 Basic Color DP pode se conectar a redes EtherNet/IP ou PROFINET?
Não. A designação "DP" indica que a única interface de rede deste painel é o PROFIBUS DP. Não possui uma porta PROFINET ou Industrial Ethernet.uma variante KTP diferente com o sufixo PROFINET (e.g. KTP600 Basic Color PN) é necessária. Conectar a versão DP a uma rede Ethernet requer um gateway externo ou dispositivo de ponte.
P3: Qual é a função das 6 chaves físicas no KTP600?
As seis teclas de função (F1-F6) abaixo da tela TFT são configuráveis no projeto HMI. Cada tecla pode ser atribuída uma função - Iniciar, Parar, Reconhecer, Navegar ou funções de aplicativos personalizadas.Podem ser programadas como ações momentâneas ou de bloqueio.A sua natureza física torna-os adequados para os operadores que utilizam luvas industriais ou para aplicações em que a confirmação táctil de uma pressão de botão é preferida à entrada por ecrã táctil.
Q4: O que significa a classificação de entrada de I2t de 0,5 A2*s para a selecção da fonte de alimentação?
O valor I2t caracteriza a energia do pulso de corrente de entrada de arranque.35A em estado estacionárioUma fonte de alimentação ou um dispositivo de proteção de circuito deve tolerar esta entrada de 0,5 A2*s sem tropeçar ou queda excessiva de tensão.5 A2*s está dentro dos limites normaisVerificar a tolerância de entrada da fonte de alimentação se vários painéis partilharem um ramo de alimentação.
P5: Qual é a diferença entre o DP de cor básica KTP600 e o PN de cor básica KTP600?
As variantes DP (PROFIBUS DP) e PN (PROFINET) do KTP600 Basic Color são painéis TFT de 5,7 polegadas fisicamente semelhantes com o mesmo display e layout de teclas.A diferença crítica é a interface de rede: a variante DP (6AV6647-0AC11-3AX1) liga-se às redes DP PROFIBUS; a variante PN liga-se à Ethernet industrial PROFINET.Eles não são intercambiáveis -- a infra-estrutura de rede e comunicação PLC deve corresponder à variante do painel.
6AV6647-0AC11-3AX1 Ecrã de toque Original Novo 6AV66470AC113AX1 0
