| Lugar de origem | Japão |
| Marca | Omron |
| Certificação | CE RoHS |
| Número do modelo | E5AZ-R3T |

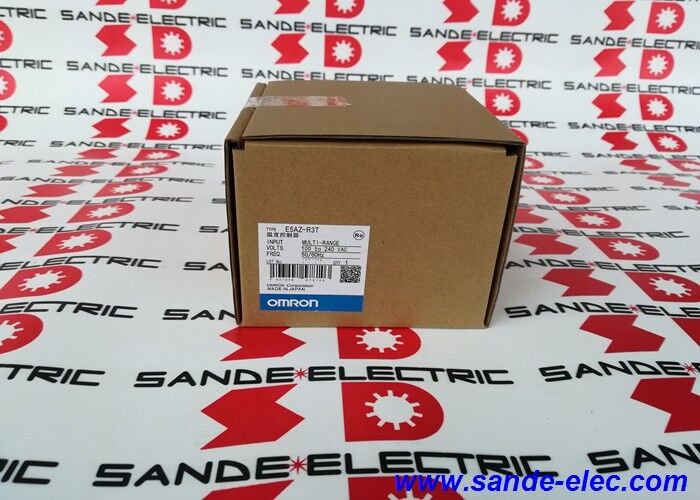

OOmron E5AZ-R3Té um controlador de temperatura digital de 1/4 DIN da série E5AZ da Omron ∙ o controlador de 96×96 mm que se situa no meio da família de controladores E5_Z da Omron,acima do compacto 1/16 DIN (E5CZ) e ao lado do meio de tamanho 1/8 DIN (E5EZ)O E5AZ-R3T é a variante de saída de relé com três saídas de alarme ¢ a R na designação indica a saída de controlo do relé e o 3T identifica três pontos de alarme.
Os controladores de temperatura desse tipo parecem simples - eles leem um sensor, comparam-no a um ponto definido e ligam ou desligam uma saída para regular a temperatura.Mas a engenharia dentro de um controlador capaz como o E5AZ-R3T vai consideravelmente mais longe do que essa simples descrição sugere.
O estágio de entrada universal aceita uma ampla gama de tipos de sensores ̇ oito ou mais tipos de termopares e as famílias de RTD de platina padrão ̇ sem exigir hardware específico do sensor.
O algoritmo PID calcula continuamente correcções proporcionais, integrais e derivadas do tempo do ciclo de saída,Manter a temperatura constante através de alterações de carga e perturbações ambientais que o comando ON/OFF perseguiria reactivamente.
As três saídas de alarme controlam as funções de monitorização do processo independentemente do circuito de controlo primário.
O período de amostragem de 250 ms é notavelmente mais rápido do que os controladores de temperatura da geração anterior, que normalmente amostravam em intervalos de 500 ms.
Halving the sampling time improves the controller's ability to detect and respond to rapid temperature changes — relevant in applications where heater inertia is low or where process dynamics change quickly, tais como selos térmicos de película fina ou câmaras de processo de semicondutores.
| Parâmetro | Valor |
|---|---|
| Fator de forma | 1 / 4 DIN 96 × 96 mm |
| Dimensões (W × H × D) | 96 × 96 × 78 mm |
| Fornecimento de energia | 100 ̊240VAC |
| Input | TC/RTD universal |
| Saída de controlo | Relais (SPST-NO) |
| Saídas de alarme | 3 |
| Amostragem | 250 ms |
| Transferência de saída | - Sim, sim. |
| Ajuste automático | - Sim, sim. |
| Situação | Descontinuado |
A entrada universal do E5AZ-R3T é uma das suas características mais valiosas na prática para os gestores de manutenção e planejadores de inventário de peças sobressalentes.
Em uma instalação com múltiplas máquinas e zonas de temperatura múltiplas, alguns utilizam termopares do tipo K, uma vez que cobrem economicamente uma ampla gama de temperaturas.Alguns utilizam o tipo J porque se adequam a aplicações de processamento de alimentos a temperaturas mais baixas, alguns utilizam RTDs Pt100 porque a precisão é importante um controlador de temperatura não universal exigiria a existência de modelos separados para cada tipo de sensor.
Um controlador de entrada universal como o E5AZ-R3T cobre tudo isto a partir de uma única peça sobressalente.
O tipo de entrada é configurado por uma configuração de parâmetros, não por saltadores de hardware ou diferentes placas de circuito.O tipo de sensor é selecionado a partir de um menu no painel frontal do controlador (ou programado através de comunicação serial), e o controlador ajusta sua linearização, escala de exibição e faixa de alarme em conformidade.
Este tipo de entrada selecionável por software também significa que, se a zona de temperatura de uma máquina for redesenhada para usar um tipo de sensor diferente, o mesmo hardware do controlador pode ser reconfigurado em vez de substituído.
O controlador exibe a temperatura em graus Celsius ou Fahrenheit, selecionável por parâmetro.
As três saídas de alarme do E5AZ-R3T fornecem funções de alarme configuráveis que monitorizam as condições do processo independentemente da saída primária de controle de temperatura.Cada saída de alarme pode ser configurada para diferentes tipos de alarme a partir das configurações de parâmetros do controlador:
Alarme de limite superior:O alarme é activado quando a temperatura do processo excede um limiar definido acima do ponto de regulação ou acima de um limite de temperatura absoluta, protegendo o equipamento ou o produto da sobre-temperatura.
Alarme de limite inferior:O alarme é activado quando a temperatura cai abaixo de um limiar definido, detectando falha do aquecedor, interrupção do processo ou introdução de alimentação a frio.
Alarmes de desvio:Alerta acionada quando a temperatura se desvia do ponto de fixação em mais de uma quantidade configurada em qualquer direção, detectando a perda de controlo sem necessidade de valores-limite separados.
Alarmes de valor absoluto:O limiar de alarme é um valor de temperatura absoluta e não um desvio do ponto de referência.
Com três saídas de alarme independentes, um único E5AZ-R3T pode fornecer simultaneamente: um alarme de alerta de desvio de processo (desvio modesto do ponto definido),um alarme de emergência de desvio de processo (desvio grande), e um alarme de limite absoluto elevado ¢ três camadas de protecção do processo a partir de um controlador.
A saída de transferência do E5AZ-R3T retransmite o valor do processo medido sob a forma de um sinal analógico (corrente ou tensão, configurável) proporcional à temperatura.
Esta saída analógica liga-se a um gravador de gráficos, um gravador sem papel, uma placa de entrada analógica DCS/SCADA,ou o sistema de aquisição de dados de um computador de supervisão, permitindo que o perfil de temperatura seja registado ao longo do tempo, independentemente da própria tela do controlador.
Em aplicações de validação de processos fabricação farmacêutica, documentação de segurança alimentar,Produção de dispositivos médicos Registro contínuo da temperatura com um gravador independente calibrado é frequentemente um requisito regulamentar.
A saída de transferência do E5AZ-R3T permite esta gravação independente sem modificar a instalação do sensor ou adicionar um instrumento de medição separado.
P1: Qual é a diferença entre o E5AZ-R3T e o E5AZ-R3MT e qual deve ser escolhido?
O E5AZ-R3T é o modelo padrão sem uma função de saída manual.50% do ciclo de trabalho) independentemente do circuito de controlo automático.
A saída manual é útil durante a colocação em serviço (para verificar a resposta do aquecedor e do atuador antes de ativar o controlo automático),durante a resolução de problemas (para manter a saída em um valor fixo durante o diagnóstico do processo), e em aplicações em que a substituição manual temporária é um requisito do processo.
Para o controlo automático de temperatura padrão sem necessidade de substituição manual, o R3T é suficiente.
P2: O E5AZ-R3T pode comunicar com um PLC ou computador para alterações remotas do ponto de ajuste?
O padrão E5AZ-R3T não inclui uma interface de comunicação serial incorporada.A capacidade de comunicação pode ser adicionada através da instalação de uma unidade de opção compatível (como o E53-AZR) no slot da unidade de opção do controlador, que fornece comunicações RS-485 CompoWay/F ou Modbus.
Com a opção de comunicação, pontos de ajuste, limiares de alarme, valores de processo e estado do controlador podem ser lidos e escritos remotamente a partir de um sistema SCADA, PLC,ou PC sem intervenção do operador no painel frontal do controlador.
P3: O que é auto-ajuste e quando deve ser ativado?
A regulação automática é uma função de cálculo de parâmetros PID.O controlador aplica uma mudança de passo à saída e mede a resposta de temperatura observando o tempo de atraso, tempo de subida e características de ultrapassagem.
A partir desta resposta, ele calcula a faixa proporcional, tempo integral e valores de tempo derivados que fornecerão controle estável e responsivo para este processo específico e combinação de aquecedor.
O ajuste automático deve ser executado durante a colocação em serviço inicial e após qualquer alteração significativa no processoProduto diferente, porque os parâmetros óptimos do PID dependem da dinâmica térmica do processo real.
P4: A saída do relé é de 250VAC. Pode conduzir diretamente uma bobina de contato do aquecedor de 230VAC?
A saída do relé do E5AZ-R3T é nominal para cargas resistentes a 250VAC e 5A no máximo.Conduzir uma bobina do contactor diretamente da saída do relé do controlador é geralmente aceitável se a corrente de entrada da bobina do contactor estiver dentro da capacidade nominal de comutação do relé.
No entanto, a vida útil elétrica do relé (número de operações de comutação) é reduzida por cargas indutivas.
For long-term reliability in high-cycle applications — where the temperature controller switches thousands of times per day — an SSR (Solid State Relay) or an intermediate relay module between the E5AZ-R3T output and the contactor provides improved switching life.
A variante de tensão de saída E5AZ-Q3T é especificamente concebida para acionar directamente os SSR.
P5: Qual é o tamanho do corte do painel necessário para montar o E5AZ-R3T?
O E5AZ-R3T requer um recorte de painel de 92 × 92 mm. A face frontal do controlador é de 96 × 96 mm, que se sobrepõe à superfície do painel ao redor do recorte.A profundidade de montagem atrás da face do painel é de 78 mm o controlador projeta 78 mm no painel.
Não se utiliza montagem de trilho DIN padrão para este tipo de controlador montado em painel;o E5AZ-R3T instala inserindo-o da frente através do corte do painel e segurando-o com os dois clips de montagem laterais que são apertados por trás do painel.
A espessura do painel deve estar dentro do intervalo especificado na documentação de instalação do E5AZ.
