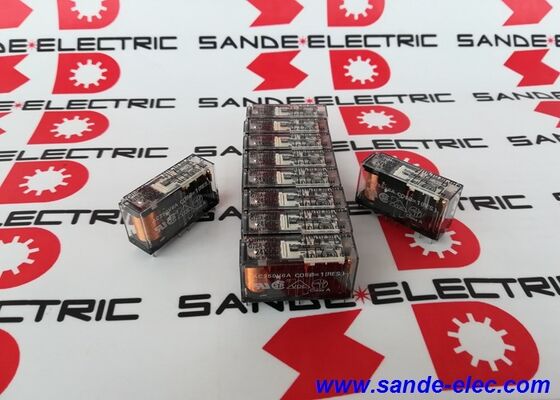

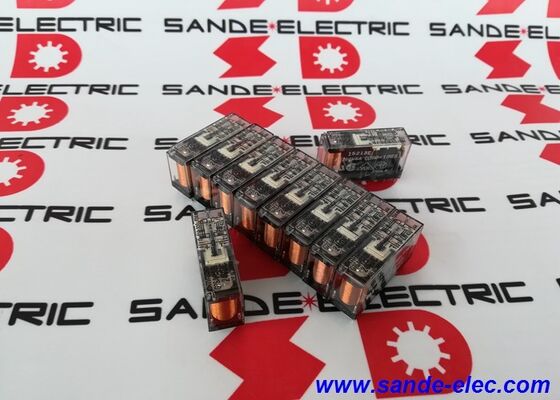

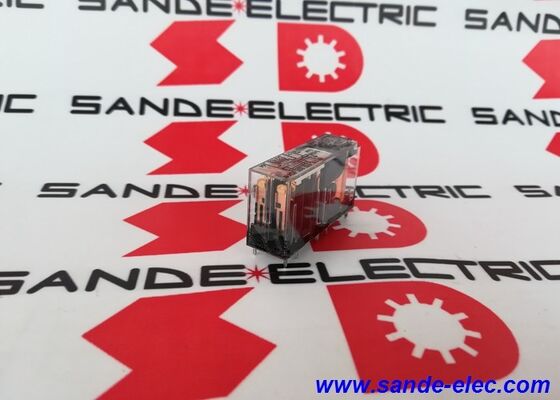

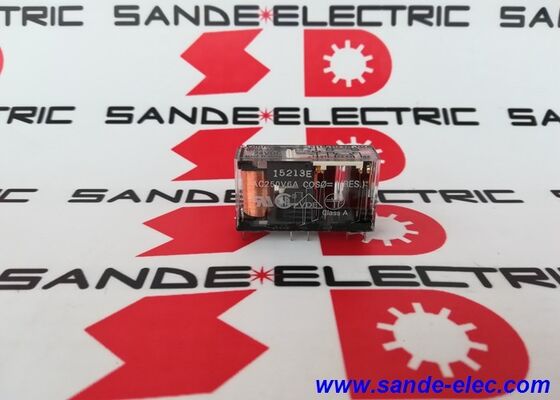

Omron G7SA-2A2B DC24∙ Relais de Segurança 2 NO / 2 NC / 6A / 24V bobina DC / contatos guiados à força / EN 50205
Contatos guiados à força A característica de projeto crítica para a segurança
O G7SA-2A2B não é um relé padrão. Sua característica definidora é o mecanismo de contato forçadamente guiado (mecanicamente ligado), que é a característica habilitante para uso em circuitos de segurança de máquinas.
Num relé padrão, the normally-open and normally-closed contacts can theoretically both close simultaneously if a contact welds or a spring fails — a condition that a safety circuit relying on the NC contact status cannot detectNo G7SA com contatos guiados à força, os contatos NO e NC são acoplados mecanicamente: se qualquer contato NO for soldado fechado, os contatos NC são fisicamente impedidos de se fechar e vice-versa..Esta exclusão mútua é aplicada mecanicamente, não dependendo do software ou do estado elétrico do relé.
Esta garantia mecânica é o que torna o G7SA-2A2B adequado para monitorização em módulos de relevo de segurança e sistemas lógicos de segurança.Um controlador de segurança pode monitorar os contatos NC para confirmar que os contatos NO não estão soldados, fornecendo o estado real do nível de hardware da condição do relé.
Principais especificações
| Parâmetro | Valor |
|---|
| Número da parte | G7SA-2A2B DC24 |
| NÃO Contactos | 2 (DPST-NO) |
| Contactos NC | 2 (DPST-NC) |
| Voltagem da bobina | 24 V de corrente contínua (18 ¢ 26,4 V de corrente contínua) |
| Resistência da bobina | 1.6 kΩ |
| Corrente de transporte nominal | 6A |
| Tensão de comutação máxima | 250 V AC / 125 V DC |
| Corrente de contacto a 250 VAC | 6A (resistente) |
| Normas | EN 50205 |
| Instalação | Soquete P7SA / PCB |
| Isolamento | Reforçados |
Aplicação em circuitos de segurança
O G7SA-2A2B é utilizado como um relé de saída em circuitos de segurança onde os contatos transportam a energia da máquina crítica para a segurança, os circuitos comutados que energizam ou desenergizam uma função de máquina perigosa.Aplicações comuns incluem::
- Mudança de saída de bloqueio de portas nos sistemas de protecção da máquina
- Contatos de saída do circuito E-stop
- Comutação da saída da cortina de luz e do tapete de segurança
- Relais de saída de circuito de comando a duas mãos
O relé funciona em combinação com um módulo de relé de segurança ou um PLC de segurança que monitora os contatos de retorno.Os dois contatos NC fornecem o canal de retorno de informação ∙ o controlador de segurança lê-los para confirmar que o relé foi desactivado corretamente antes de permitir uma reinicialização.
O soquete plug-in da série P7SA permite que o G7SA-2A2B seja substituído sem perturbar a fiação de campo.Esta é uma consideração prática de manutenção em painéis onde a substituição do relé sem modificação de fiação reduz o esforço de reentrada em serviço.
Perguntas frequentes
P1: O que torna o G7SA-2A2B um "relé de segurança" em vez de um relé padrão?
O mecanismo de contacto guiado à força liga fisicamente os conjuntos de contacto NO e NC de modo que não possam ocupar simultaneamente o mesmo estado.Os contatos NC são mecanicamente impedidos de fechar esta exclusão mútua é imposta em hardwareEste sistema permite que um controlador de segurança monitore os contatos NC e detecte um contato NO soldado, o que não é possível com um relé padrão.Este é o requisito fundamental para a utilização de relé nas arquiteturas de segurança IEC 62061 e ISO 13849.
P2: O G7SA-2A2B pode ser montado diretamente num PCB?
Sim, o arranjo do terminal é projetado para solda direta de PCB, com o layout do pin otimizado para o projeto de PCB padrão.As tomadas de terminais de inserção da série P7SA aceitam o G7SA-2A2B diretamente e fornecem terminais de fiação de campo de parafuso ou de molas sem solda.
Q3: Qual é a faixa de operação da tensão da bobina?
A tensão nominal da bobina é de 24V DC. O relé é garantido para energizar (fechar) a 18V DC e acima, e garantido para desenergizar (abrir) a 2,4V DC e abaixo. Voltagens de bobina sustentadas acima de 26.Risco de danos permanentes da bobina de 4 V CCO intervalo de operação de 18 ‰ 26,4 V de corrente contínua acomoda as tolerâncias típicas de regulação da alimentação de corrente contínua de 24 V.
P4: Os contatos NC e NO podem alternar tensões de circuito diferentes?
Sim, cada conjunto de contatos é independente, os dois contatos NO e os dois contatos NC trocam as respectivas cargas de circuito de forma independente.Um conjunto de contatos NO pode alternar uma carga AC de 230V enquanto os contatos NC operam em um circuito de feedback DC de 24VO isolamento do relé entre os circuitos de contato permite tensões de circuito diferentes no mesmo relé.
P5: Qual é a diferença entre o G7SA-2A2B e o G7SA-3A1B?
Ambos são da família Omron G7SA com contatos guiados à força e a mesma classificação de corrente.A combinação de contatos é selecionada com base nas exigências do circuito de segurança para contatos NO (comutação de carga) e NC (monitorização de feedback)A maioria dos circuitos de segurança de dois canais usa o 2A2B para fornecer contatos NC de feedback de ambos os relés de saída.
