| Lugar de origem | EUA |
| Marca | AB |
| Certificação | CE ROHS |
| Número do modelo | 1746-A7 |

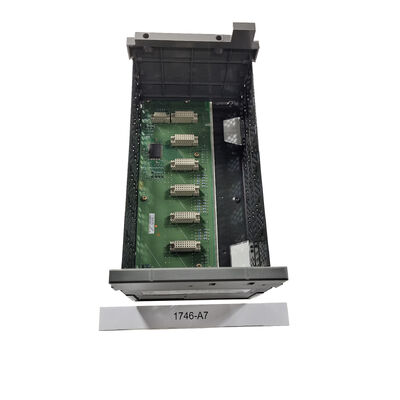

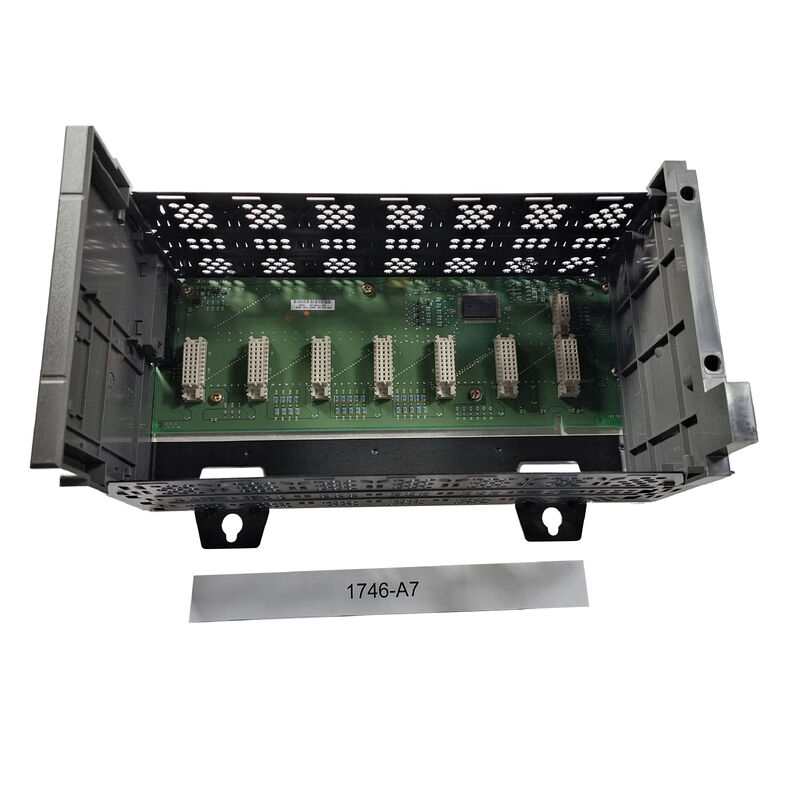

O 1746-A7 é um chassis modular de 7 slots para a família SLC 500. A página de produto da Rockwell o identifica como um chassis modular de 7 slots, e a literatura do sistema descreve a família de chassis 1746 como hardware montado em painel traseiro disponível em versões de 4, 7, 10 e 13 slots.
O 1746-A7 também está listado como descontinuado, o que explica por que ele continua importante no suporte de ciclo de vida e no trabalho de peças de reposição.
Em sistemas de controle práticos, o valor de um chassis é fácil de subestimar.
O chassis define o local físico e elétrico para o processador, fonte de alimentação e módulos de E/S, portanto, substituir o chassis correto é frequentemente essencial para preservar a estrutura original de um sistema SLC.
Para máquinas instaladas, usar o mesmo chassis de 7 slots geralmente evita retrabalho no gabinete e mantém o arranjo dos módulos, o formato do backplane e a pegada do painel familiares.
Esta é uma inferência de engenharia baseada no papel publicado da família de chassis SLC 1746 e no formato exato de slot 1746-A7.
| Parâmetro | Valor |
|---|---|
| Número da Peça | 1746-A7 |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Tipo de Produto | Rack PLC / Chassis Modular |
| Família de Produtos | Sistema SLC 500 / 1746 |
| Número de Slots | 7 |
| Estilo de Hardware | Estilo de Hardware Modular de Chassis |
| Estilo de Montagem | Montagem em painel traseiro / painel |
| Capacidade de Corrente | 10 A a 5 VCC |
| Dimensões | 171 × 282 × 145 mm |
| Abas de Montagem | Quatro abas de montagem |
| Posição do Produto | Chassis de substituição de base instalada |
| Status do Ciclo de Vida | Descontinuado |
O 1746-A7 é adequado para sistemas SLC 500 instalados, gabinetes de controle de máquinas, painéis de utilidades, projetos de retrofit e estações de E/S locais onde um chassis modular de 7 slots já faz parte do projeto.
É particularmente prático em sistemas legados que não precisam de uma estrutura de hardware maior de 10 ou 13 slots, mas ainda exigem mais flexibilidade do que um chassis muito pequeno pode oferecer. Em trabalhos de serviço real, isso o torna uma escolha comum quando um gabinete SLC existente precisa de restauração física em vez de migração de plataforma.
Esta visão de aplicação decorre da identidade publicada do chassis de 7 slots e da arquitetura de hardware modular SLC 500.
O estilo de instalação do chassis também é importante. O material de instalação da Rockwell mostra montagem em painel traseiro e refere-se ao hardware de montagem associado às abas do chassis, enquanto a documentação de hardware modular SLC descreve a montagem direta em painel traseiro usando as abas de montagem e parafusos padrão.
Isso é importante em campo porque a substituição do chassis é tanto uma tarefa mecânica quanto elétrica.
O 1746-A7 deve ser selecionado como um chassis compatível com o sistema, não apenas pelo número de slots.
Os compradores devem verificar o tamanho do chassis instalado, o estilo de montagem, a contagem de slots, o arranjo do processador e da fonte de alimentação já em uso e a capacidade de corrente do chassis necessária antes de fazer o pedido.
Em sistemas SLC, o chassis físico faz parte da arquitetura da máquina, portanto, uma substituição exata geralmente evita mais problemas do que tentar adaptar um tamanho ou estilo de hardware diferente.
Esta é uma recomendação de engenharia baseada na identidade do produto 1746-A7 publicada e na documentação da família de chassis SLC.
Q1: Que tipo de hardware é o 1746-A7?
É um chassis modular SLC 500 de 7 slots usado para abrigar o processador, a fonte de alimentação e os módulos de E/S em um sistema de controle baseado em 1746. Em termos práticos, é a fundação estrutural e do backplane do rack SLC.
Q2: Quais aplicações se encaixam melhor neste chassis?
Ele se encaixa em painéis de máquinas SLC 500 legados, estações de E/S locais, projetos de retrofit e gabinetes de utilidades onde um rack de 7 slots já faz parte do projeto instalado. Esse perfil de uso segue diretamente da contagem de slots publicada do modelo e do papel na família SLC.
Q3: Por que a contagem exata de slots é importante?
Porque o chassis determina quantos módulos o sistema pode suportar física e eletricamente, e também afeta o layout do painel e o roteamento dos cabos. Substituir um chassis de 7 slots pelo mesmo tamanho geralmente mantém o arranjo do gabinete muito mais próximo do projeto original. Esta é uma inferência de engenharia baseada na arquitetura publicada da família de chassis SLC.
Q4: Por que o estilo de montagem é importante nesta peça?
Porque a substituição do chassis não é apenas sobre o backplane. As abas de montagem, a pegada do painel e o layout do gabinete afetam a rapidez com que o hardware pode ser instalado e aterrado corretamente no gabinete. O material de instalação da Rockwell vincula especificamente o chassis à montagem em painel traseiro usando as abas do chassis.
Q5: O que deve ser verificado antes de fazer o pedido?
Verifique o número da peça do chassis instalado, a contagem de slots necessária, o arranjo do processador e da fonte de alimentação, a pegada de montagem e as necessidades de capacidade de corrente do rack existente. Essas verificações geralmente importam mais do que a aparência sozinha.
