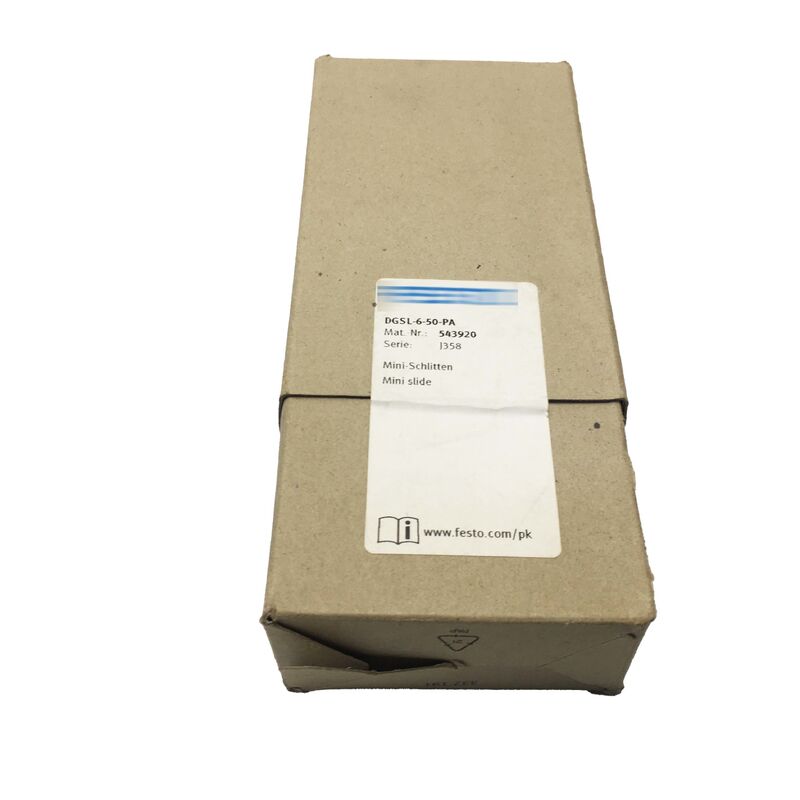

Cilindro Mini Deslizante Festo DGSL-6-50-PA
Diâmetro de 6mm, Curso de 50mm, Dupla Ação | Número da Peça: 543920 | Novo Genuíno
Pequeno Espaço, Grande Precisão
Automação compacta não significa comprometer a precisão. O Festo DGSL-6-50-PA é um cilindro deslizante em miniatura que incorpora uma guia de gaiola de rolamentos, amortecimento elástico em ambas as extremidades e compatibilidade com sensores de proximidade em um dos menores pacotes de slides pneumáticos da série DGSL.
Para células de pick-and-place, gabaritos de montagem de pequenas peças e módulos de manuseio onde o espaço é contado em milímetros, esta é a unidade que se encaixa sem forçar um redesenho em torno dela.
O DGSL-6-50-PA carrega o número da peça 543920 e pertence à estabelecida família de mini slides DGSL da Festo — construção de acionamento por jugo de dupla ação, projetada para as contagens de ciclos exigentes da automação de produção.
Especificações Técnicas
| Parâmetro |
Valor |
| Número da Peça |
DGSL-6-50-PA |
| Número da Peça Alternativo |
543920 |
| Marca |
Festo |
| Série |
DGSL |
| Tipo |
Mini Slide / Mesa Deslizante |
| Tamanho do Cilindro |
6 mm |
| Diâmetro do Pistão |
8 mm |
| Curso |
50 mm |
| Modo de Operação |
Dupla Ação |
| Design da Unidade de Acionamento |
Jugo (haste do pistão + slide) |
| Pressão de Operação |
0.15 - 0.8 MPa (1.5 - 8 bar) |
| Velocidade Máxima |
0.5 m/s |
| Precisão de Repetição |
0.3 mm |
| Amortecimento |
Anéis/almofadas elásticas em ambas as extremidades (P) |
| Tipo de Guia |
Gaiola de rolamentos |
| Posição de Montagem |
Qualquer |
| Detecção de Posição |
Para sensor de proximidade |
| Força Teórica a 6 bar (avanço) |
30 N |
| Força Teórica a 6 bar (retorno) |
23 N |
| Meio de Operação |
Ar comprimido conforme ISO 8573-1:2010 |
O Que Faz o Design DGSL Funcionar
A série DGSL usa uma construção de acionamento por jugo — a haste do pistão se conecta a uma placa deslizante (o jugo) em vez de acoplar diretamente à carga.
Essa configuração permite que o slide suporte cargas transversais sem transmiti-las para a haste do pistão, o que estende a vida útil das vedações e mantém o movimento suave em todo o curso.
A guia de gaiola de rolamentos é o componente que torna a precisão de repetição de 0,3 mm alcançável na prática.
As guias de gaiola de esferas distribuem a carga uniformemente por múltiplos pontos de contato e resistem às forças de momento que surgem quando uma carga está descentralizada em relação ao centro do slide — uma situação comum em garras de pick-and-place e montagens de transferência de peças.
Os anéis de amortecimento elástico em ambas as extremidades lidam com a desaceleração nos pontos finais do curso sem o contato metal-metal que, de outra forma, introduziria choques na estrutura. Em aplicações de alto ciclo, este amortecimento estende a vida útil do corpo do slide e das ferramentas a ele acopladas.
Integração de Detecção de Posição
O DGSL-6-50-PA é equipado com um slot para sensor de proximidade — um recurso integrado que não adiciona hardware saliente ao envelope de montagem. Sensores de proximidade podem ser instalados diretamente no slot para detectar a posição final, posição intermediária ou ambas, enviando sinais de volta para um CLP ou controlador pneumático.
A integração limpa mantém o módulo geral compacto e elimina os problemas de roteamento de cabos que os suportes de sensores externos introduzem.
Aplicações de Manuseio e Montagem
Esta combinação de tamanho e curso aparece frequentemente em:
- Módulos de pick-and-place de pequenas peças — onde o curso de 50 mm preenche a lacuna entre uma posição de alimentação e uma posição de colocação em uma estação de montagem compacta
- Posicionamento de garras pneumáticas — o slide avança uma garra até a peça e retrai de forma limpa para o próximo ciclo
- Sistemas de transferência em miniatura — onde várias unidades DGSL são combinadas em configurações XY ou lineares
- Atuação de fixação de gabaritos — o design de dupla ação mantém uma posição de fixação sob pressão e libera positivamente ao sinal
- Manuseio de componentes eletrônicos — onde a precisão de repetição de 0,3 mm suporta a colocação precisa de peças em montagens de PCB ou tarefas de inserção de conectores
Perguntas Frequentes
Qual é a faixa de pressão de operação para o DGSL-6-50-PA?
A faixa de pressão de operação é de 1,5 a 8 bar (0,15 a 0,8 MPa). É necessária uma pressão mínima de 1,5 bar para garantir uma atuação confiável. Operar acima de 8 bar excederá o limite de pressão nominal e deve ser evitado.
O DGSL-6-50-PA pode ser montado em qualquer orientação?
Sim — a posição de montagem é especificada como qualquer orientação. A guia de gaiola de rolamentos e a construção do jugo permitem montagem horizontal, vertical e angular sem afetar o desempenho ou a vida útil da guia.
Que tipo de sensores de posição são compatíveis com este slide?
O slide é projetado para sensores de proximidade que se encaixam no slot de sensor integrado no corpo do slide. Podem ser usadas chaves de proximidade da série SME/SMT da Festo e sensores de terceiros compatíveis no mesmo fator de forma. Verifique as dimensões do slot do sensor em relação ao tamanho do corpo do seu sensor antes de fazer o pedido.
Qual é a diferença entre as variantes de amortecimento PA e P1A?
A variante PA usa anéis de amortecimento elástico em ambas as extremidades — desaceleração flexível sem contato final metal-metal. A variante P1A usa uma combinação de amortecimento elástico e amortecimento fino ajustável na extremidade frontal para aplicações de maior velocidade onde é necessário um controle de posição final mais preciso. Para aplicações padrão de velocidade moderada, a PA é a escolha mais comum e econômica.
O DGSL-6-50-PA é compatível com sistemas de ar lubrificado com óleo?
Sim, com uma condição. A unidade pode operar com ar comprimido lubrificado com óleo, mas uma vez que a operação lubrificada comece, a lubrificação contínua é necessária para o restante da vida útil da unidade. Operar uma unidade previamente lubrificada sem óleo causará desgaste prematuro das vedações. Para novas instalações, a Festo recomenda operação sem óleo conforme ISO 8573-1:2010 [7:4:4] para evitar essa dependência.
Verifique as dimensões de montagem, compatibilidade do sensor e requisitos de curso em relação à sua aplicação antes de fazer o pedido. O DGSL-6-50-PA é um componente de precisão — condições de instalação corretas afetam diretamente a precisão de repetição e a vida útil.
