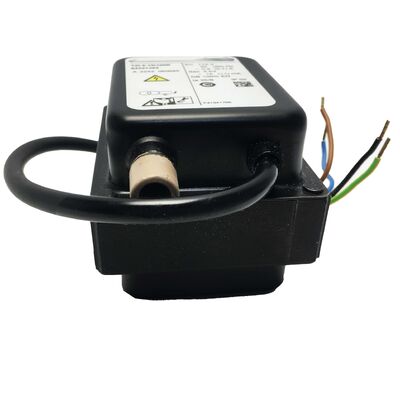

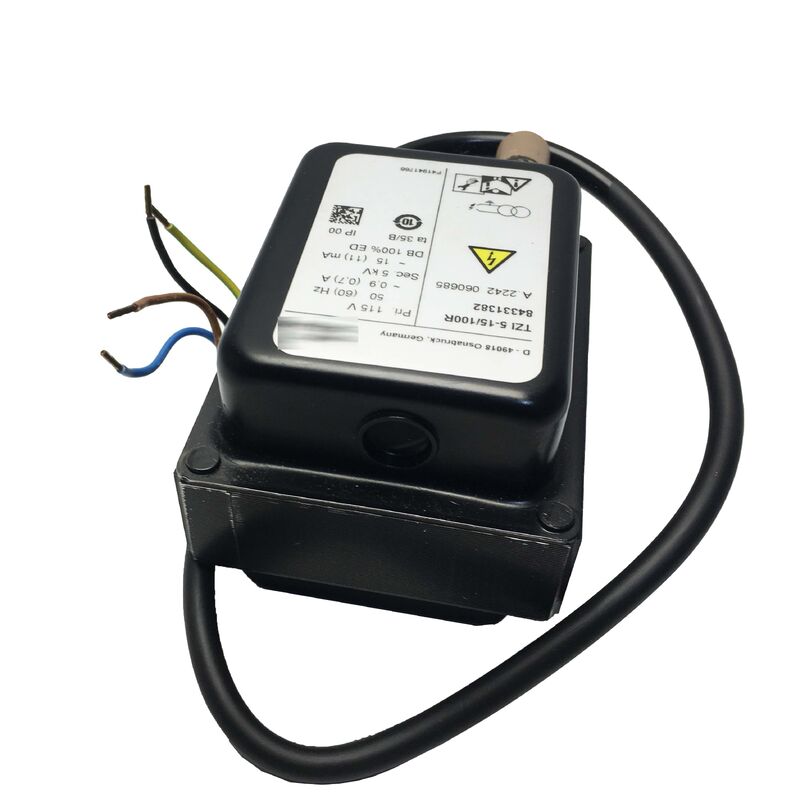

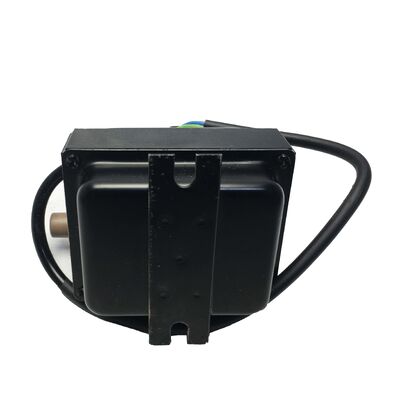

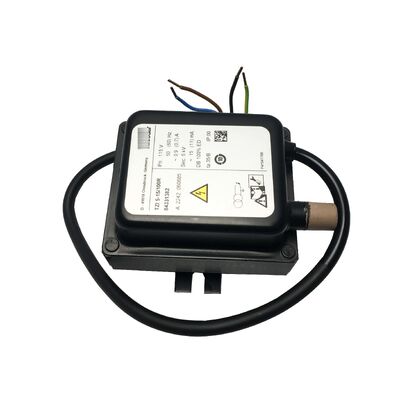

Transformador de Ignição Krom Schroder TZI5-15/100R
Nº do Pedido. 84331382 | Nº da Peça: TZI 5-15/100R
Visão Geral do Produto
O Krom Schroder TZI5-15/100R (número de pedido 84331382) é um transformador de ignição de alta tensão da estabelecida série TZI, projetado especificamente para ignição por faísca de queimadores a gás e queimadores a óleo com ignição a gás ou ignição direta em equipamentos de combustão industrial e comercial.
Este transformador eleva uma fonte de alimentação de 115V AC para uma saída de alta tensão de 5 kV, fornecendo 15 mA a 50 Hz - a combinação ideal de tensão e corrente necessária para gerar faíscas de ignição confiáveis em eletrodos com folga adequada em misturas ar-combustível.
A classificação de ciclo de trabalho de 100% distingue esta unidade de alternativas com classificação intermitente, permitindo operação contínua sem períodos de desligamento obrigatórios. Isso elimina modos de falha térmica que poderiam limitar a vida útil sob ciclos de ignição exigentes em aplicações de controle de queimadores.
Especificações Técnicas
| Número do Pedido |
84331382 |
| Modelo |
TZI 5-15/100R |
| Tensão de Saída |
5 kV |
| Corrente de Saída |
15 mA (a 50 Hz) |
| Tensão de Entrada da Rede |
115V AC |
| Ciclo de Trabalho |
100% (contínuo) |
| Aplicação |
Queimadores a gás, queimadores a óleo (ignição por faísca) |
| Operação do Eletrodo |
Eletrodo único e eletrodo duplo |
| Invólucro |
IP 00 - requer instalação em gabinete de controle |
| Série |
TZI (Transformador Zündung Industrie) |
| Fabricante |
Krom Schroder / Elster / Honeywell Combustion |
Saída de 5 kV para Ignição Confiável por Faísca
A saída de 5 kV do TZI5-15/100R é projetada especificamente para romper dielétricos de folga de eletrodos e iniciar faíscas, enquanto a corrente de saída de 15 mA garante energia suficiente para a ignição confiável da mistura ar-combustível. Esta especificação define o envelope operacional para o projeto adequado de instalação do eletrodo.
Benefícios do Ciclo de Trabalho de 100%
Sistemas modernos de gerenciamento de queimadores com sequências de partida estendidas, ciclos frequentes ou requisitos de comissionamento se beneficiam da classificação de ciclo de trabalho de 100%. Ao contrário de transformadores com classificação intermitente e tempos de ligação restritos, esta unidade lida com operação estendida sem preocupações com estresse térmico, garantindo longa vida útil em aplicações exigentes.
Modos de Operação do Eletrodo
O TZI5-15/100R suporta configurações de eletrodo duplo e eletrodo único. Na operação com eletrodo único, o mesmo eletrodo serve às funções de ignição e ionização, simplificando a construção da cabeça do queimador e reduzindo as penetrações na câmara de combustão para aplicações compactas ou de retrofit.
Requisitos de Instalação
Como um componente classificado como IP 00, este transformador deve ser instalado dentro de um gabinete de controle adequado. Use cabo de ignição de alta tensão classificado para pelo menos 5 kV, mantenha os comprimentos dos cabos o mais curtos possível (geralmente abaixo de um metro) e passe-os longe de cabos de sinal para minimizar a interferência eletromagnética. O aterramento funcional do corpo do queimador é obrigatório para a conclusão adequada do circuito.
Informações de Substituição
O equivalente atual da Krom Schroder é o TZI 5-15/100QT (número de pedido 84391111), apresentando a mesma especificação de 5 kV/15 mA/100% de ciclo de trabalho com entrada de 120VAC e aprovação UL/CSA. Para instalações que exigem correspondência exata da especificação de 115VAC, o estoque excedente do TZI5-15/100R original fornece compatibilidade de substituição direta.
Perguntas Frequentes
Qual é a diferença entre as classificações de ciclo de trabalho de 100% e intermitente?
Um ciclo de trabalho de 100% permite operação contínua sem períodos de desligamento obrigatórios, enquanto as classificações intermitentes (geralmente 20-30%) restringem o tempo de ligação dentro de ciclos definidos para evitar superaquecimento. A classificação de 100% elimina o estresse térmico em aplicações com partidas frequentes ou sequências de ignição estendidas.
Este transformador pode ser usado para ignição de queimadores a gás e a óleo?
Sim. A série TZI é classificada para ignição por faísca de queimadores a gás diretamente e para queimadores a óleo via chama piloto a gás ou ignição direta por faísca, dependendo do projeto do queimador. A folga e o posicionamento adequados do eletrodo de acordo com as especificações do fabricante garantem uma ignição confiável.
Qual cabo de ignição deve ser usado com este transformador?
Use cabo de ignição de alta tensão classificado para pelo menos 5 kV, mantido o mais curto possível (recomendado abaixo de um metro) para minimizar a carga capacitiva. Passe longe da fiação de sinal e use acessórios de cabo projetados pela Krom Schroder para instalação em conformidade.
É necessário aterramento do corpo do queimador?
Sim. O aterramento funcional do corpo do queimador é obrigatório em configurações de eletrodo único e duplo para completar o circuito de alta tensão. Sem aterramento adequado, a formação de faíscas será não confiável ou inexistente.
Qual é a substituição atual para o TZI5-15/100R?
O equivalente em produção atual é o TZI 5-15/100QT (número de pedido 84391111), apresentando especificações idênticas com entrada de 120VAC e listagem UL/CSA. Para correspondência exata da especificação de 115VAC, o estoque excedente do TZI5-15/100R original fornece compatibilidade direta.
