| Lugar de origem | Japão |
| Marca | Mitsubishi |
| Certificação | CE ROHS |
| Número do modelo | CP30-BA1P1M5A |

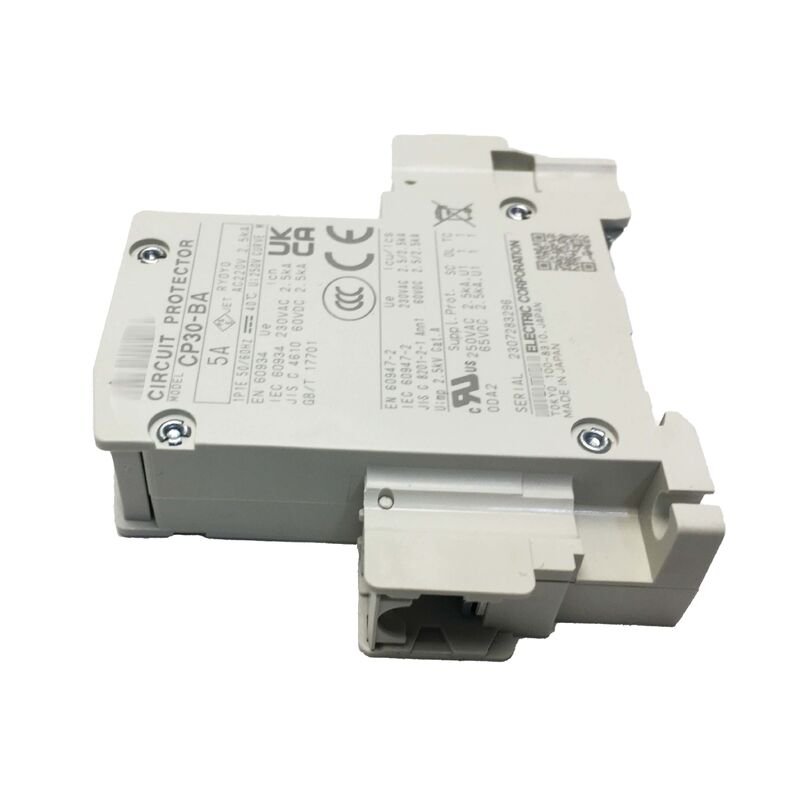

O Mitsubishi CP30-BA1P1M5A é um disjuntor miniatura monofásico de 5A da série WS-V (World Super V) da Mitsubishi Electric. Este protetor de circuito certificado UL 1077 foi projetado especificamente para proteger circuitos de carga individuais, circuitos de controle e circuitos de derivação em painéis de controle industrial e gabinetes de máquinas.
| Número da Peça | CP30-BA1P1M5A |
| Polos | 1 Polo (1P) |
| Corrente de Disparo | 5 AT |
| Corrente de Quadro | 30 AF |
| Curva de Disparo | M (Velocidade Média) |
| Tensão CC Nominal | 65V CC |
| Tensão de Isolamento Nominal (Ui) | 250V |
| Tensão de Impulso Nominal (Uimp) | 2,5 kV |
| Capacidade de Interrupção de Curto-Circuito | 2,5 kA a 230V CA (IEC) / 2,5 kA a 250V CA (UL1077) |
| Conexão | Borne de Parafuso |
| Montagem | Trilho DIN |
| Normas e Aprovações | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 No.235, UL, CSA, TÜV, CE, CCC |
A série WS-V foi projetada para atender aos exigentes requisitos de construtores de painéis em mercados globais. Com certificação múltipla abrangente (UL 1077, IEC 60947-2, CSA, TÜV, CE), o mesmo número de catálogo pode ser usado para painéis destinados aos mercados norte-americano, europeu e asiático, simplificando a conformidade global de máquinas.
A série apresenta capacidade aprimorada de interrupção de curto-circuito e características de disparo consistentes, fornecendo proteção confiável com uma capacidade de interrupção de 2,5 kA a 250V CA sob condições UL 1077.
A característica de disparo da curva M (velocidade média) é ideal para circuitos com correntes de partida moderadas, tornando-a adequada para:
Esta curva fornece proteção contra sobrecorrente sustentada, ao mesmo tempo que tolera transientes normais de partida sem disparo intempestivo.
A classificação de tensão de 65V CC torna este protetor ideal para circuitos de controle CC de 24V e 48V comumente encontrados em:
O dispositivo é classificado especificamente para interrupção de falha CC, garantindo proteção adequada em sistemas de controle CC.
Os terminais de borne de parafuso fornecem conexões confiáveis e reapertáveis, adequadas para ambientes industriais com vibração e ciclos térmicos. A montagem padrão em trilho DIN de 35mm garante fácil integração em painéis de controle ao lado de outros dispositivos de proteção.
UL 1077 cobre protetores suplementares para circuitos dentro de equipamentos, a jusante da proteção principal de entrada de serviço. UL 489 cobre dispositivos de proteção de circuito de derivação para conexão de serviço direta. Use dispositivos UL 1077 como o CP30-BA para circuitos de carga individuais dentro de painéis de controle.
Curva M: Uso geral para correntes de partida moderadas (relés, solenoides). Curva S: Cargas com correntes de partida pesadas (transformadores, motores). Curva F: Resposta rápida para circuitos sensíveis com correntes de partida mínimas.
Sim, a classificação de 65V CC fornece uma margem substancial para aplicações de 24V CC. O dispositivo é classificado especificamente para interrupção CC nesta classe de tensão.
A unidade base não inclui contatos auxiliares, mas a série CP30-BA suporta acessórios de contato auxiliar e de alarme adicionais que se encaixam no corpo do dispositivo para monitoramento do status de disparo.
UL 1077, CSA C22.2 No.235, IEC 60947-2, IEC 60934, TÜV e marcação CE sob EN 60934 e EN 60947-2. Esta multi-certificação simplifica a conformidade internacional de máquinas.
