| Lugar de origem | Japão |
| Marca | Mitsubishi |
| Certificação | CE ROHS |
| Número do modelo | TCL-05SV3 |

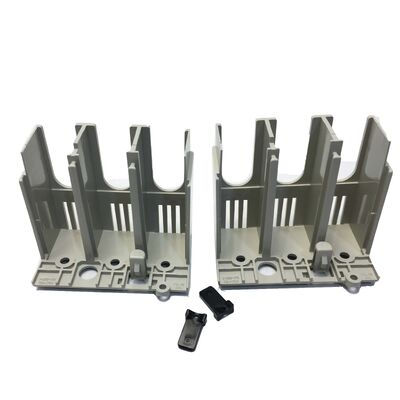

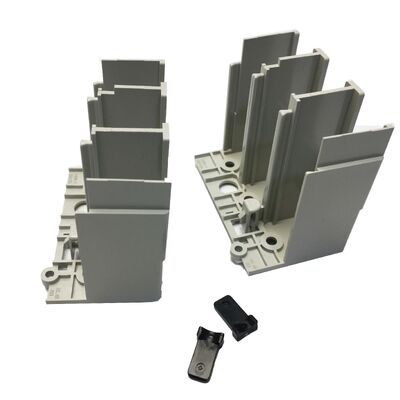

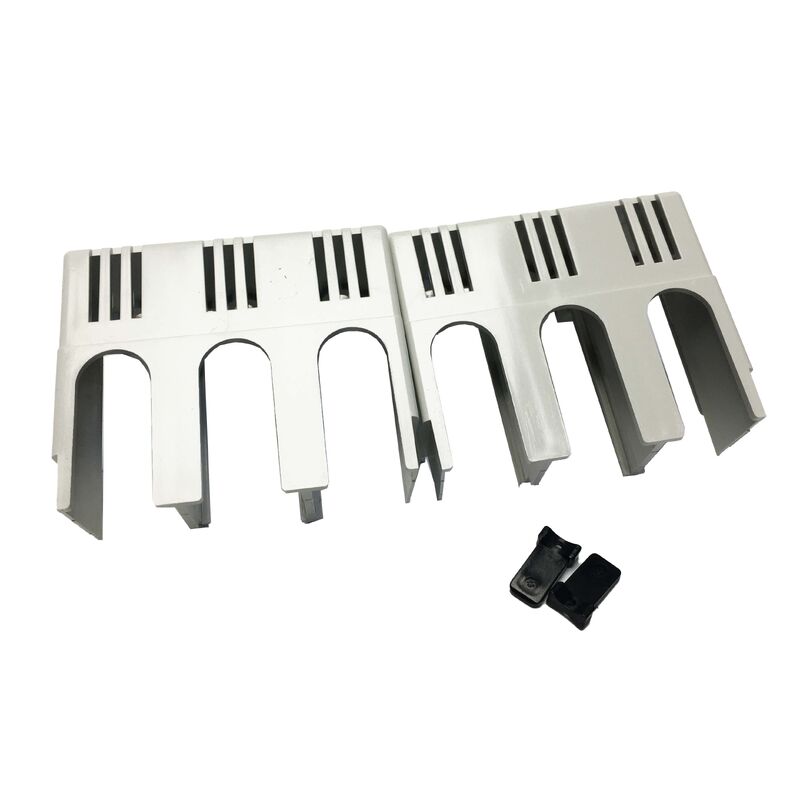

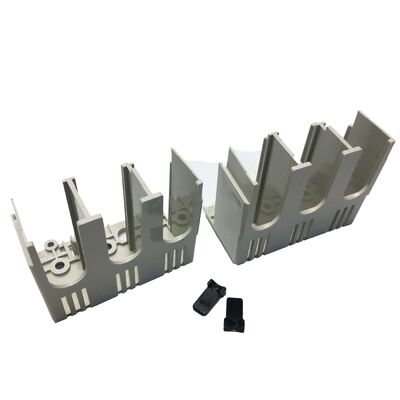

OMitsubishi TCL-05SV3É uma grande tampa de terminais concebida para disjuntores de circuito de caixa moldados da série WS-V, compatível com configurações de dois e três polos na gama de molduras 30A-63A.Cada embalagem inclui duas tampas e duas placas de vedação para proteção completa do terminal.
| Parâmetro | Valor |
|---|---|
| Número da parte | TCL-05SV3 (TCL05SV3) |
| Função | Grande cobertura do terminal |
| Série compatível | Mitsubishi WS-V série MCCB |
| Tamanho do quadro | 30A - 63A |
| Compatibilidade com os polos | 2 e 3 polos |
| Conteúdo | 2 × Coberturas, 2 × Placas de vedação |
| Cores | Branco |
| Peso | 0.1 kg |
| Instalação | Compatível, sem ferramentas |
O TCL-05SV3 oferece compatibilidade de dois polos, tornando-se uma escolha versátil para construtores de painéis elétricos.Um único número de peça serve tanto para as instalações de disjuntores de dois como de três polos na gama de quadros 30A-63A, reduzindo os requisitos de inventário.
O projeto de ajuste rápido de ação única permite uma instalação rápida sem ferramentas ou fixações.Isto elimina o risco de cair hardware em secções em funcionamento durante a montagem e permite a requalificação imediata se acidentalmente deslocado durante os trabalhos de manutenção.
As coberturas de terminais como o TCL-05SV3 ajudam a satisfazer os requisitos de proteção do operador e de armazenamento de peças acionadas nos termos das normas, incluindo a IEC 61439, para conjuntos de interruptores e controladores de baixa tensão.Evitam o contacto acidental com os terminais em funcionamento durante o trabalho e a manutenção dos painéis.
A cobertura TCL (grande) proporciona uma maior profundidade sobre a área terminal em comparação com as coberturas TCS (pequenas), acomodando grandes seções transversais de condutores (10 mm2 a 25 mm2) típicas de disjuntores classificados 30A-63A.Isso garante um assento adequado sem interferência do volume do cabo.
Modelos NF:NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 polos)
Modelos NV:NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
O TCL-05SV2 é compatível apenas com configurações de 2 pólos, enquanto o TCL-05SV3 funciona com quebra-chuvas de 2 pólos e 3 pólos na faixa de molduras 30A-63A.
Não. A Mitsubishi especifica que as coberturas dos terminais não podem ser instaladas em disjuntores a motor devido à geometria incompatível dos terminais de acesso.
Como um acessório certificado Mitsubishi, contribui para cumprir os requisitos de proteção do operador nos termos de normas como a IEC 61439 e os regulamentos nacionais de fiação relevantes.
