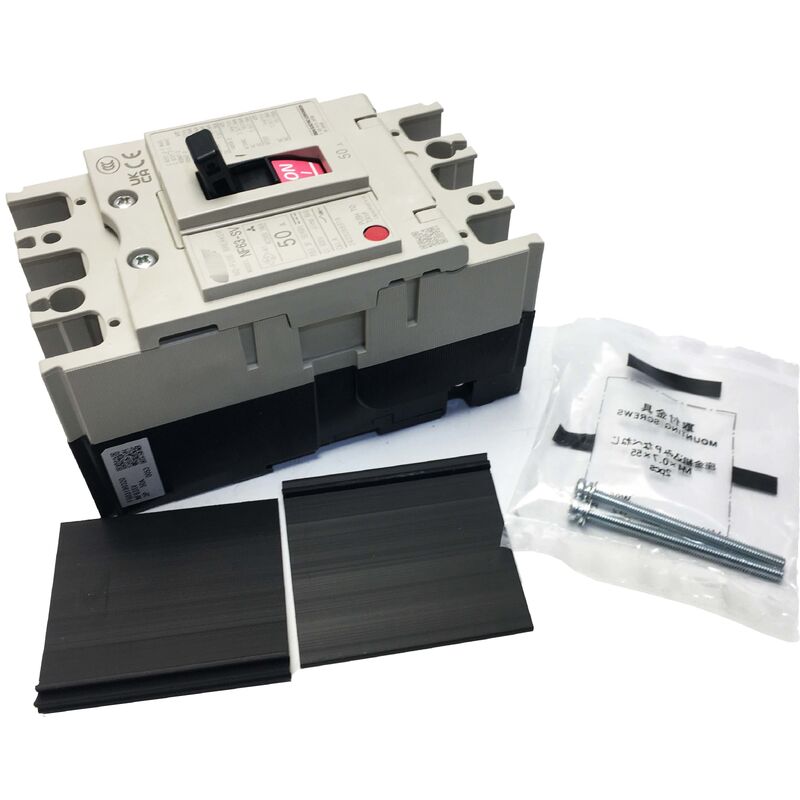

Disjuntor Mitsubishi NF63-SV 3P 50A
Novo MCCB Classe Padrão Série WS-V lacrado de fábrica com capacidade nominal de 5A a 63A, operação de 600V AC/DC e capacidade de interrupção de 7,5kA a 400V.
Visão Geral do Produto
O Mitsubishi NF63-SV é um disjuntor de caixa moldada Classe Padrão da Série WS-V, projetado para aplicações de distribuição industrial e controle de máquinas. Esta unidade de 3 polos e 50A oferece proteção confiável com unidade de disparo térmica-magnética fixa e capacidade de conexão frontal.
Especificações Principais
| Família de Produtos |
NF63-SV |
| Série |
Série WS-V - MCCB NF-S (Classe Padrão) |
| Faixa de Corrente Nominal |
5A a 63A |
| Tensão Nominal |
600V AC / 250V DC |
| Polos Disponíveis |
2P, 3P, 4P |
| Capacidade de Interrupção a 400V |
7,5 kA (IEC 60947) |
| Capacidade de Interrupção a 200-230V |
15 kA (IEC 60947) |
| Unidade de Disparo |
Térmica-Magnética Fixa |
| Conexão |
Terminais de cabo frontais ou barramentos |
| Padrão |
IEC 60947-2 |
| Fabricante |
Mitsubishi Electric |
Comparação de Classes de Desempenho
A série WS-V oferece três classes de desempenho para atender aos requisitos da aplicação:
- NF-C (Classe Econômica): 5 kA a 400V - Custo-benefício para instalações com corrente de falha limitada
- NF-S (Classe Padrão - Este Produto): 7,5 kA a 400V - Ideal para a maioria dos cenários de distribuição industrial
- NF-H (Classe de Alto Desempenho): 10 kA a 400V - Para instalações próximas a transformadores de alta capacidade
Recursos de Proteção
A unidade de disparo térmica-magnética fixa fornece proteção abrangente:
- Elemento Térmico: Proteção contra sobrecarga com característica de tempo inverso para correntes de partida de motores
- Elemento Magnético: Proteção instantânea contra curto-circuito para interrupção de corrente de falha
Operação AC/DC
Classificado para serviço AC e DC, tornando-o adequado para distribuição trifásica convencional, sistemas de bateria, proteção de barramento DC em gabinetes de acionamento, instalações solares e proteção de saída de UPS.
Compatibilidade de Acessórios
Compatível com a gama completa de acessórios da série WS-V, incluindo tampas de terminais, contatos auxiliares, contatos de alarme, bobinas de disparo por subtensão e liberadores de subtensão projetados para o grupo de quadro de 30A-63A.
Perguntas Frequentes
Qual a diferença entre NF63-SV, NF63-CV e NF63-HV?
Todos os três compartilham o mesmo quadro e faixa de corrente, mas diferem na capacidade de interrupção: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA). A classe padrão NF63-SV cobre a maioria das aplicações industriais.
O corpo do disjuntor muda entre as classificações de corrente?
Não. O NF63-SV usa as mesmas dimensões físicas em toda a faixa de corrente de 5A a 63A, com a classificação de corrente definida pela calibração de fábrica da unidade de disparo.
O NF63-SV é certificado para IEC 60947-2?
Sim. O disjuntor é testado e classificado para IEC 60947-2 com capacidade de serviço Ics igual a 100% da classificação Icu a 400V.
O NF63-SV pode ser usado em circuitos DC?
Sim. Classificado para operação DC até 250V com capacidade de interrupção de 7,5 kA. A orientação de polaridade correta deve ser observada para aplicações DC.
Os acessórios podem ser instalados em campo?
Sim. O sistema modular de acessórios permite a instalação em campo de disparos por subtensão, contatos auxiliares e outros acessórios diretamente no corpo do disjuntor.
