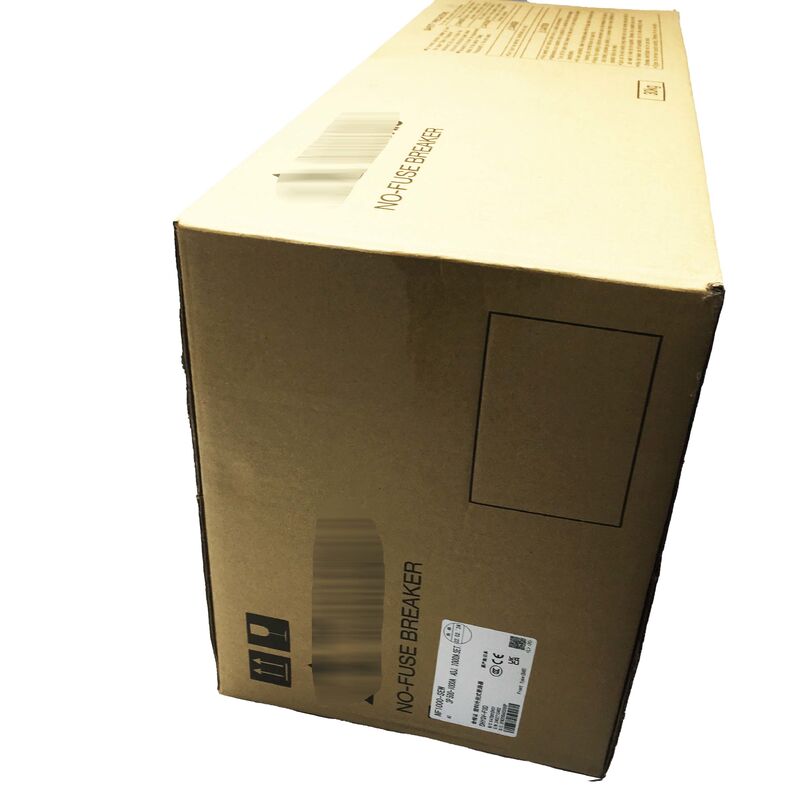

Mitsubishi NF1000-SEW WS-V série 1000A classe padrão MCCB
Viagem eletrônica, 85kA a 400V, 3-pole & 4-pole
Visão geral do produto
O Mitsubishi NF1000-SEW é um disjuntor de caixa moldada de classe padrão 1000A da série WS-V,equipado com uma unidade de viagem eletrônica e destinado a uma interrupção de curto-circuito de até 85 kA a 400 VEste nível de desempenho o torna ideal para distribuição de entrada principal, grandes centros de controlo de motor e painéis de distribuição de energia industrial onde se espera uma corrente de falha potencial elevada.
Principais especificações
| Parâmetro |
Valor |
| Quadro / corrente nominal |
1000 A |
| Classe |
NF-S - Norma |
| Voltagem nominal (CA) |
Até 690 VAC |
| Polonês |
Três polos (3P) e quatro polos (4P) |
| Icu a 200 / 230 VAC |
125 kA |
| Icu a 380 / 400 / 415 / 440 VAC |
85 kA |
| Icu a 500 VAC |
65 kA |
| Icu a 690 VAC |
25 kA |
| Ics a 380 / 400 / 415 / 440 VAC |
43 kA (50,6% Icu) |
| Unidade de viagem |
Eletrônica (estado sólido, ajustável) |
| Conexão |
Outros aparelhos de ar condicionado |
| Dimensões (3P) |
210 mm * 406 mm * 190 mm |
| Peso (3P) |
23.5 kg |
| Vida elétrica |
500 ciclos a corrente nominal |
| Vida mecânica |
3,000 ciclos |
| Padrão |
IEC 60947-2 / EN 60947-2 |
| Classificação IP |
Proteção IP20 |
Vantagens da Unidade Eletrônica de Viagem
A unidade de viagem eletrônica fornece configurações de proteção de sobrecorrência ajustáveis, permitindo que os engenheiros personalizem as características de proteção para coordenação seletiva com dispositivos a jusante.Isto permite uma proteção discriminatória quando falhas em subcircuitos disparar apenas o subcircuito interruptor, deixando intacta a distribuição principal.
Alto desempenho de capacidade de ruptura
Com um Icu de 85 kA a 400 V, o NF1000-SEW pode interromper falhas graves de curto-circuito trifásico e permanecer funcional.O dispositivo fornece uma margem substancial acima dos intervalos de corrente de falha industrial típicos, assegurando uma protecção fiável para as principais aplicações recebidas.
Instalação física
O NF1000-SEW possui uma classificação de proteção IP20 e requer um suporte mecânico adequado em armários de interruptores elétricos fechados.concebido para montagem fixa com ligações de terminais dianteiros para barras de transmissão ou cabos de ligação.
Perguntas Frequentes
P1: Qual a diferença entre o NF1000-SEW e um MCCB termo-magnético fixo com a mesma corrente nominal?
A diferença fundamental é a unidade de descarga. A unidade de descarga eletrônica do NF1000-SEW fornece configurações de proteção de sobrecorrência ajustáveis para coordenação com dispositivos a jusante,enquanto as unidades termo-magnéticas fixas têm curvas de viagem determinadas por fábrica que não podem ser alteradas.
P2: Qual é a diferença entre IC 85 kA e IC 43 kA a 400 V?
Icu (capacidade de ruptura final) é a corrente de falha máxima que o interruptor pode interromper sem ser destruído.Ics (capacidade de interrupção de serviço) é o nível de corrente de falha após o qual o interruptor é classificado para continuar a funcionar sem inspeçãoO NF1000-SEW pode interromper até 85 kA, mas deve ser inspeccionado após qualquer falha superior a 43 kA.
P3: O NF1000-SEW é adequado para sistemas de 690 V?
Sim, o NF1000-SEW é concebido para a operação AC até 690 V. No entanto, a capacidade de quebra a 690 V reduz-se para 25 kA (Icu),Portanto, a corrente de falha potencial deve ser confirmada dentro deste limite antes da especificação.
Q4: Que acessórios opcionais estão disponíveis para o NF1000-SEW?
Os acessórios disponíveis incluem bobinas de descarga de derivação para arranque elétrico remoto, libertações de baixa tensão, contatos auxiliares para sinalização remota de estado, contatos de alarme para indicação de falha,Acessórios para motores de tração, e coberturas traseiras de terminais para as ligações de barras.
P5: Podem ser alteradas no terreno as configurações eletrónicas do NF1000-SEW?
Sim, as configurações da unidade de viagem eletrónica são ajustáveis no campo utilizando os comandos de configuração do dispositivo.As alterações de configuração devem ser documentadas como parte do estudo de coordenação da protecção da instalação e executadas por engenheiros eléctricos qualificados..
