| Lugar de origem | Japão |
| Marca | Omrom |
| Certificação | CE ROHS |
| Número do modelo | J7ARN-E9-24VDC |

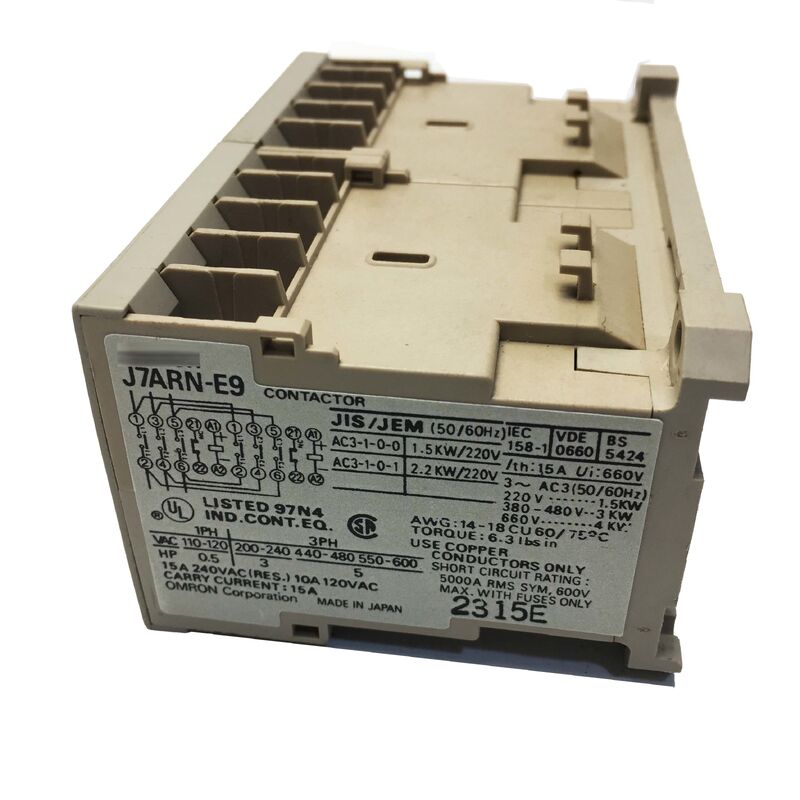

O Omron J7ARN-E9-24VDC é um contator magnético reversível de nível profissional, projetado para controlar motores trifásicos em ambas as direções, para frente e para trás. Esta unidade integrada combina dois contatores de três polos de 9A com um sistema de intertravamento mecânico, garantindo operações seguras e confiáveis de reversão de motor a partir de um circuito de controle de 24V DC.
| Número da Peça | J7ARN-E9-24VDC |
| Tipo | Contator Magnético Reversível (Para Frente/Para Trás) |
| Corrente Nominal (AC3) | 9 A |
| Potência do Motor | 4 kW a 380-400V |
| Tensão da Bobina | 24V DC |
| Polos | 3 Polos |
| Intertravamento | Intertravamento Mecânico Integrado |
| Configuração | Duplo 3 polos (para frente + para trás) |
| Categoria de Utilização | AC3 (carga de motor) |
| Norma | IEC 60947-4-1 |
| Alimentação da Bobina | DC |
O J7ARN-E9-24VDC permite a reversão da direção do motor trocando as conexões de fase através de seu design de contator duplo. O intertravamento mecânico integrado impede fisicamente que os contatores de avanço e retrocesso fechem simultaneamente, eliminando o risco de curtos-circuitos fase-a-fase.
A classificação AC3 de 9A atende especificamente aos requisitos exigentes de partida e parada de motores, incluindo o manuseio das altas correntes de partida (5-7 vezes a corrente de plena carga) típicas de motores de indução do tipo gaiola de esquilo. Isso garante um desempenho confiável para motores de até 4kW a 400V trifásicos.
Projetado para integração perfeita com sistemas de controle modernos, a bobina de 24V DC se conecta diretamente às placas de saída de CLPs de grandes fabricantes, incluindo Siemens, Mitsubishi, Omron, Allen-Bradley e Schneider, sem a necessidade de relés intermediários.
O intertravamento mecânico fornece uma camada de segurança de hardware que funciona independentemente dos sinais de controle. Ele impede fisicamente que ambos os contatores fechem simultaneamente, protegendo contra falhas de CLP, erros de fiação ou falhas de software que poderiam causar perigosos curtos-circuitos fase-a-fase.
Sim. Um tempo morto mínimo de 15ms é recomendado entre os comandos de avanço-desligado e retrocesso-ligado para garantir a abertura adequada dos contatos e a extinção do arco. Na prática, os programas de CLP devem implementar atrasos de 50-100ms para levar em conta a decadência magnética e os tempos de resposta mecânica.
O J7ARN-E9-24VDC é classificado para motores trifásicos de até 4kW a 380-400V. Para sistemas de 230V, a potência máxima do motor é de aproximadamente 2,2kW devido à mesma limitação de corrente AC3 de 9A.
Sim. Para proteção completa do motor, um relé de sobrecarga térmica deve ser instalado em série com o circuito de controle da bobina do contator. O relé deve ser dimensionado de acordo com a corrente de plena carga nominal do motor, e não com a classificação de 9A do contator.
