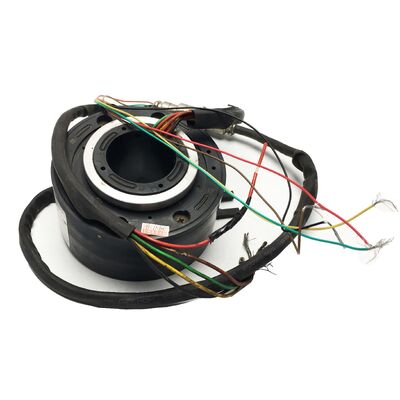

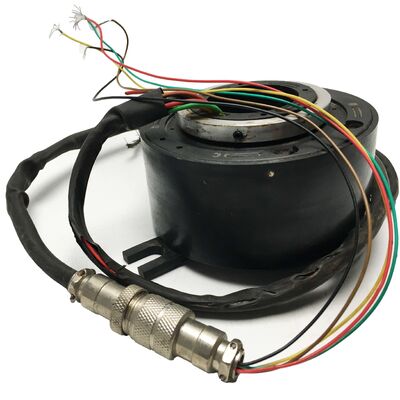

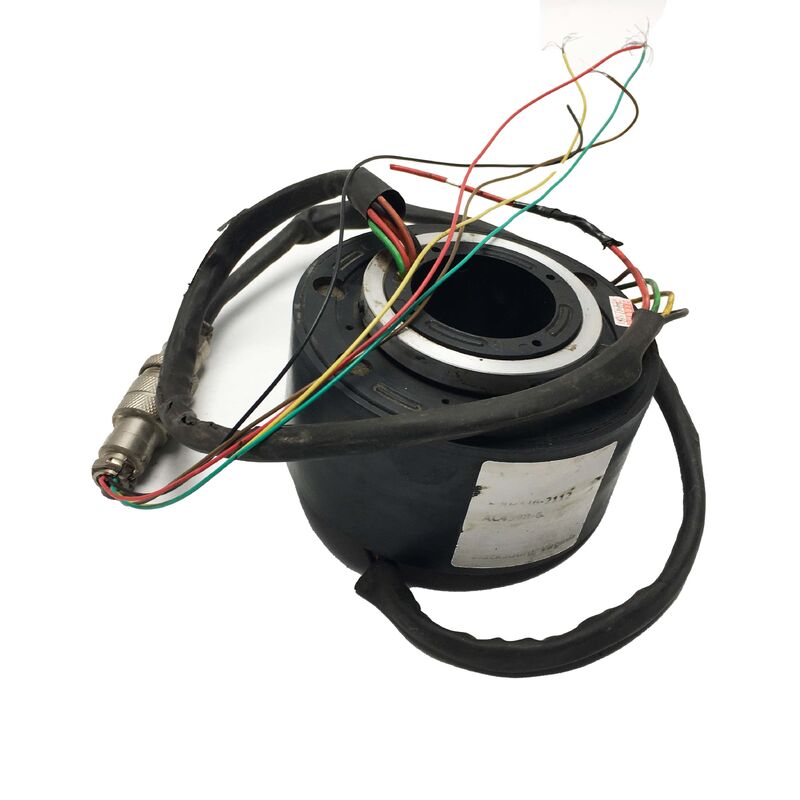

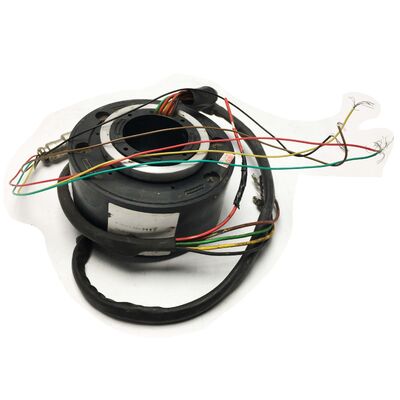

Moog 800-336-2112 Montagem de Anel de Bobina | Anel Deslizante de Furo Passante AC4598
Usado, Furo de 1,5", 10A por Circuito, Escova de Fibra, Até 250 RPM
Visão Geral do Produto
Este anúncio é para uma montagem de anel de bobina Moog 800-336-2112 usada - um anel deslizante de furo passante da série AC4598, uma das plataformas de anéis deslizantes industriais mais amplamente implantadas fabricadas pela Moog Components Group (anteriormente Litton Poly-Scientific). A unidade foi removida de serviço anterior e é oferecida como excedente testado ou estoque de troca.
A montagem passa circuitos de energia e sinal através de uma interface em rotação contínua por um furo central de 1,5 polegadas, permitindo que linhas hidráulicas, tubos pneumáticos ou um eixo concêntrico passem pelo centro enquanto as conexões elétricas giram livremente sem torcer ou acumular estresse mecânico.
Especificações Chave
| Número da Peça |
800-336-2112 |
| Família de Produtos |
Série AC4598 |
| Diâmetro do Furo Passante |
1,5 polegadas (38,1 mm) |
| Corrente por Circuito |
10 A |
| Tensão Nominal |
Até 600 VAC |
| Opções de Circuito |
6, 12, 18 ou 24 circuitos |
| Velocidade Máxima (Padrão) |
250 RPM contínuo |
| Tecnologia de Contato |
Escova de Fibra |
| Bitola do Fio de Chumbo |
16 AWG |
| Comprimento do Fio de Chumbo (Padrão) |
12 polegadas |
| Montagem |
Montagem em colar padrão; flange opcional |
| Diâmetro Externo (Opção de Flange) |
5 polegadas (127 mm) |
| Vedação |
Vedação contra respingos (resistência a poeira e umidade) |
| Compatibilidade de Sinal |
Protocolos de barramento de dados, analógicos, digitais |
| Fabricante |
Moog Components Group |
| País de Origem |
EUA |
Funcionalidade do Anel Deslizante de Furo Passante
Um anel deslizante transfere energia elétrica e sinais através de uma interface rotativa sem limites angulares. O design de furo passante apresenta um furo desobstruído de 1,5 polegadas que percorre seu eixo central, servindo como passagem para linhas de pressão hidráulica, tubos de suprimento pneumático ou eixos concêntricos que devem passar sem conexão elétrica.
Este design elimina a necessidade de cabos torcidos que acumulam fadiga e eventualmente quebram, substituindo-os por contatos elétricos rolantes projetados para milhões de rotações.
Tecnologia de Contato com Escova de Fibra
O sistema de contato com escova de fibra usa feixes de fibras individualmente condutoras que deslizam contra a superfície do anel rotativo, criando múltiplos pontos de contato simultaneamente. Este design oferece várias vantagens chave:
- Vida útil prolongada com baixo desgaste mecânico
- Ruído elétrico mínimo para transmissão de sinal limpa
- Sem necessidade de lubrificação
- Praticamente nenhuma geração de detritos de desgaste
- Resistência de contato consistente ao longo da vida útil
Configuração de Circuito e Variantes com Sufixo X
A plataforma AC4598 é enviada em configurações padrão de 6, 12, 18 e 24 circuitos, cada um a 10 amperes. As variantes com sufixo X (459806X028, 459812X142, etc.) codificam a contagem específica de circuitos, configuração de chumbo, arranjo de montagem, vedação e comprimento do chumbo.
Ao substituir unidades existentes, a correspondência do sufixo X completo garante a compatibilidade com as configurações originais de fiação e montagem.
Aplicações Industriais
O AC4598/800-336-2112 atende a uma ampla gama de equipamentos rotativos industriais, incluindo:
- Mesas rotativas de indexação
- Carretéis de cabos para veículos industriais
- Posicionadores de soldagem
- Máquinas de embalagem com carrosséis rotativos
- Sistemas de paletização com plataformas rotativas
- Centros de usinagem tipo torre
- Equipamentos de controle de processo com sensores rotativos
Benefícios de Unidades Usadas
Unidades Moog AC4598 usadas oferecem uma solução econômica para restaurar ou atualizar sistemas sem o tempo de entrega ou o custo de novos pedidos OEM. O design robusto e a tecnologia de escova de fibra fornecem vida útil restante substancial, mesmo após uso anterior prolongado, quando operados dentro das especificações.
Perguntas Frequentes
P1: Qual é a diferença entre o número da peça 800-336-2112 e a designação AC4598?
O AC4598 é a designação da família de produtos da Moog para esta plataforma de anel deslizante de furo passante. O 800-336-2112 é o número da peça da Moog Components Group para a mesma família de produtos. Ambos se referem à mesma série de anel deslizante de furo passante de 1,5 polegadas e 10A com escova de fibra.
P2: Quantos circuitos o 800-336-2112 suporta, e qual é a corrente e tensão máximas?
O AC4598/800-336-2112 suporta 6, 12, 18 ou 24 circuitos, cada um classificado para 10 amperes. A tensão nominal é de até 600 VAC por circuito. Os circuitos podem transportar energia AC ou DC, sinais analógicos ou sinais de dados digitais.
P3: A tecnologia de escova de fibra requer manutenção ou lubrificação?
Não. A tecnologia de contato com escova de fibra não requer lubrificação, que é uma das principais vantagens de design em relação aos anéis deslizantes convencionais com escovas de fio de metal. A manutenção é limitada à inspeção periódica da montagem de contato e da condição do fio de chumbo.
P4: Linhas hidráulicas ou tubos pneumáticos podem passar pelo furo de 1,5 polegadas enquanto o anel deslizante está em operação?
Sim - este é o propósito do design de furo passante. O furo desobstruído de 1,5 polegadas permite que linhas de pressão hidráulica, tubos de suprimento pneumático ou um eixo mecânico concêntrico passem pelo centro da montagem enquanto o anel deslizante gira independentemente ao redor dele.
P5: Como uma unidade 800-336-2112 usada deve ser avaliada antes da instalação?
Inspecione os fios de chumbo quanto a danos na isolação, verifique a superfície interna do furo passante quanto a atrito ou arranhões, gire a montagem manualmente para verificar a suavidade dos rolamentos e meça a resistência de contato em cada circuito. Um teste de bancada conectando uma carga conhecida a cada circuito enquanto a montagem está girando fornece a validação mais confiável.
