R978017748 Válvula hidráulica de direcção Rexroth 4WE6Y62/EG24N9K4/62 Nova original
Visão geral do produto

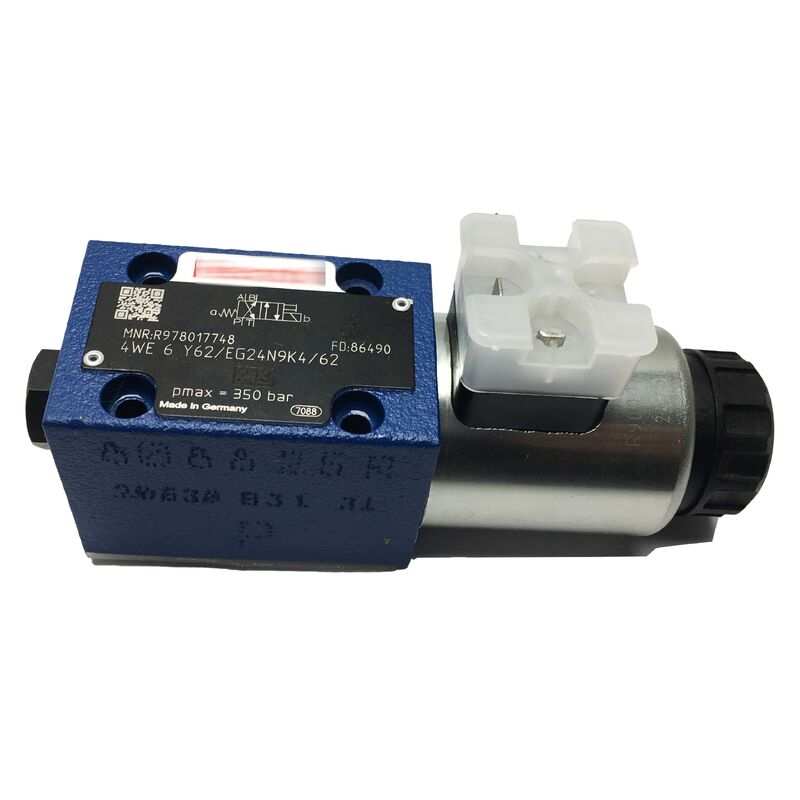

ORexroth R978017748é uma válvula de espiral direccional com accionamento directo da série WE6 · A família de válvulas de controlo direccional hidráulicas da Rexroth mais utilizada para aplicações industriais.No tamanho NG6 (D03) com um solenoide único de corrente contínua de 24 V e molas de retorno, o 4WE6Y6X/EG24N9K4/62 está configurado para comutação 4/2-way com geometria de bobina de símbolo Y.
Controla a direcção do fluxo de óleo hidráulico e a comutação de circuitos nas unidades de potência hidráulica industriais, máquinas-ferramentas, sistemas de prensas,e máquinas de produção, sempre que um sinal de corrente contínua de 24 V proveniente de uma placa de saída PLC precise ser traduzido diretamente no movimento do cilindro hidráulico ou do motor.
O R978017748 fornece especificamente a função 4/2-way (símbolo Y), onde o estado desenergizado conecta P a B e A a T, e o estado energizado inverte isso para P a A e B para T.Esta configuração é amplamente utilizada onde um cilindro deve predefinir para uma posição final na perda de energia elétrica, com accionamento positivo para a posição oposta quando comandado.
Com um caudal nominal de 60 LPM e uma pressão máxima de 350 bar, a válvula atende a toda a gama de funcionamento dos circuitos hidráulicos industriais padrão.O comando manual oculto permite que os operadores desloquem manualmente o carrete da válvula durante o comissionamento, diagnóstico de falhas ou configuração da máquina sem aplicação da tensão do solenoide.
Principais especificações
| Parâmetro |
Valor |
| Código da válvula |
4WE6Y6X/EG24N9K4/62 |
| Função |
4/2-direção, retorno da mola |
| Tamanho nominal |
NG6 (D03) |
| Voltagem do solenoide |
24 V DC |
| Potência do solenoide |
30 W |
| Fluxo máximo |
60 LPM |
| Pressão máxima |
350 bar (5,076 PSI) |
| Desempenho manual |
Escondido |
| Conector |
Três polos (EN 175301-803) |
| Padrão de montagem |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Habitação |
Ferro fundido |
| Sementes |
NBR |
| Temperatura de funcionamento |
-15 a +80°C |
| Peso |
10,44 kg |
Símbolo da bobina Y Função do circuito
Na convenção de nomeação WE6 de Rexroth, a letra após "WE6" descreve o símbolo hidráulico da bobina O símbolo Y designa um arranjo específico que é comum em circuitos de ação única e aplicações de movimento de retorno:
- Estado sem energia (retorno da mola, solenoide desligado):A pressão hidráulica da fonte de alimentação (P) é direcionada para a saída da porta B, enquanto a porta A drena de volta para o tanque (T).
- Estado energético (solenoide ligado):P → A, B → T ?? Aplicando 24V DC ao solenoide inverte o caminho do fluxo: P alimenta A, B drena para T.
Esta configuração da bobina Y é amplamente especificada quando os requisitos de posição à prova de falhas estão alinhados com a direção de retorno da mola, por exemplo, quando a ferramenta se desacopla em caso de perda de potência em máquinas-ferramentas,ou retracção do atuador como condição segura em máquinas de prensagem e de formação.
D03 (NG6) Interface de montagem
A interface de montagem NG6 / D03 é o padrão de montagem de subplacas mais amplamente padronizado para válvulas direcionais de tamanho 6 na hidráulica industrial.e localização posição do alfinete aparecem sob quatro normas diferentes: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 e NFPA-D03.
O sufixo /62 no código de ordem da válvula especifica que o corpo da válvula possui o orifício do alfinete de localização na posição ISO 4401.Esta distinção é importante ao especificar uma válvula de substituição para um colector existenteVerifique se a placa subestacionada possui um pin de localização; se o tiver, é necessário o sufixo /62 ou equivalente.
Construção de solenoides de pinos molhados
A série WE6 utiliza uma construção de solenoide de pin-umido (imersos em óleo).utilizando o próprio fluido hidráulico para lubrificação e refrigeraçãoIsto elimina a vedação separada do anel de O que seria necessária para um projeto de alfinete seco, reduzindo os pontos de fuga potenciais.
O conjunto da bobina de solenoide é removível sem desconectar a válvula da subplaca e sem liberar a pressão hidráulica do circuito.A manga da bobina desliza do corpo do solenoide depois de liberar a bobina de retenção de porca, permitindo a substituição da bobina in situ ∙ uma vantagem significativa de manutenção em posições de colectores confinadas.
Perguntas Frequentes
P1: O sufixo da válvula é /62. Qual é o significado disso e isso afeta a compatibilidade da subplaca?
O sufixo /62 designa uma configuração específica do orifício do pin de localização para a interface válvula-subplaca, correspondente à norma ISO 4401 com pin de localização.Se a sua subplaca tiver um pin de localização instalado, deve utilizar uma válvula com o sufixo do buraco de localização correspondente.levando a danos na vedação e a fugas externas.
P2: Esta válvula tem um comando manual oculto. Como é operada?
O comando manual oculto é um actuador de pin-push embutido na extremidade do solenoide do corpo da válvula, acessível com uma pequena ferramenta (normalmente uma chave hexadecimal de 3 mm ou uma ferramenta de comando dedicada).Pressionando o alfinete para dentro manualmente desloca a bobinaO projecto oculto impede a ação manual inadvertida durante o funcionamento normal.
P3: O fluxo máximo é listado como 60 LPM. A válvula pode lidar com fluxos transitórios mais elevados sem danos?
A classificação de 60 LPM é o fluxo operacional máximo contínuo, não um limiar absoluto de danos.fluxos sustentados significativamente acima desta classificação aumentar as forças hidráulicas na bobinaPara os circuitos que operam regularmente acima de 60 LPM, deve ser especificado um tamanho de válvula maior.
Q4: Que fluidos hidráulicos são compatíveis com as vedações NBR desta válvula?
As vedações NBR (borracha de nitril butadieno) são compatíveis com óleos hidráulicos normais à base de minerais (ISO VG 46 e ISO VG 68 são os mais comuns).As vedações NBR não são compatíveis com fluidos de éster fosfato (resistentes ao fogo)Para sistemas que utilizam fluidos resistentes ao fogo, a Rexroth oferece variantes WE6 com especificações de vedação FKM (Viton).
P5: O solenoide é classificado em 30W e 24V DC. Que proteção tem a bobina contra picos de tensão?
A especificação da bobina /EG24N9K4 indica uma bobina concebida com um diodo supressor integrado (o elemento "K4" para a alimentação de corrente contínua de 24 V. Quando a saída do PLC desliga o solenoide,O campo magnético em colapso gera um pico de tensão do campo electromagnéticoO diodo supressor integrado prende este pico a um nível seguro, protegendo o transistor de saída PLC e a eletrónica circundante.
