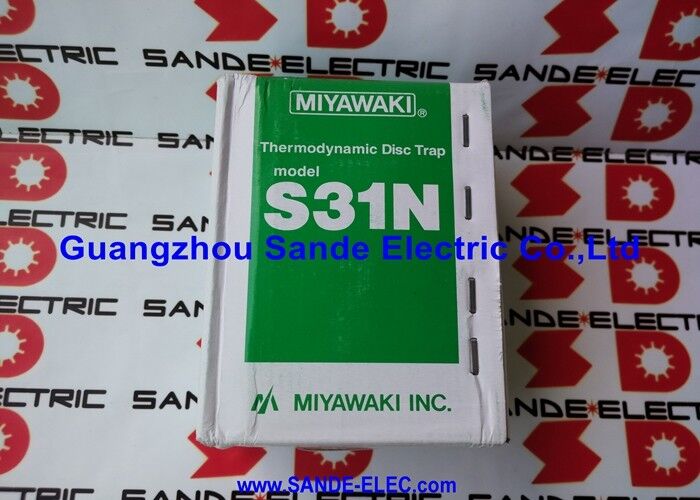

Miyawaki S31N ∙ Disc Type Steam Trap ∙ Termodinâmica / 1,6 MPa / 220°C / DN15 a DN50 / Auto-Blow-Off / Ferro Fundido

Operação de disco termodinâmico

O Miyawaki S31N é uma armadilha de vapor de tipo disco que funciona com base no princípio termodinâmico a armadilha abre e fecha com base nas propriedades termodinâmicas do vapor e do condensado que fluem através dela,sem alimentação externa, flutuador mecânico ou termostato bimetal.

Quando o condensado frio preenche o corpo da armadilha, a diferença de pressão através do disco o abre e permite que o condensado seja descarregado.o disco termodinâmico responde à mudança na velocidade de fluxo e pressão o disco é pressionado fechado contra o seu assentoO disco permanece então fechado até que o vapor acima dele se condense e o ciclo se repita.

Uma das características destacadas do S31N é o seuMecanismo automático de arranque- um anel bimetálico que assegura a descarga rápida de condensado frio e ar durante o arranque inicial de um sistema de vapor.O bloqueio do vapor (quando uma armadilha não se abre porque mantém a pressão residual do vapor) é um risco operacional conhecido em armadilhas de tipo discoMiyawaki aborda este problema com variantes especiais anti-bloqueio de vapor:S31N-GeS31N-2Modelos (e seus equivalentes com flanges S31NF-G e S31NF-2) para instalações em que o bloqueio do vapor é preocupante.

A S31N é a armadilha a vapor mais vendida da Miyawaki ∙ uma posição conquistada por seu design simples, ampla faixa de operação, baixa manutenção e ampla aplicabilidade industrial.

Principais especificações

Variantes e configurações de tamanho

Padrões de flange disponíveis para ligações com flange: ASME/JPI 150 lb, 300 lb (não para 2"), DIN PN16, JIS 10K, 16K, 20K. Para ligações simples com rosca, S31N-15 (DN15), S31N-20 (DN20),e S31N-25 (DN25) são as designações de tamanho padrão.

Perguntas frequentes

P1: O que é uma armadilha de vapor termodinâmica e como funciona o S31N?

Uma armadilha de vapor termodinâmica usa a diferença nas propriedades termodinâmicas entre vapor e condensado para abrir e fechar a válvula.levantar o discoQuando o vapor se aproxima da saída, a sua maior velocidade cria uma região de baixa pressão que ajuda a selar o disco contra o assento.O disco abre novamente para o próximo lote de condensadoO ciclo é totalmente automático e não requer energia externa.

P2: Para que aplicações é o S31N mais adequado?

A S31N abrange as linhas de transporte de vapor (linhas principais de vapor, cabeçalhos de distribuição), pequenos equipamentos de vapor, trocadores de calor, equipamentos de transformação e limpeza de alimentos e sistemas industriais gerais de vapor.A sua ampla gama de pressões e temperaturas (1.6 MPa, 220°C) abrange a maioria das condições de funcionamento dos sistemas industriais de vapor normais.

P3: O que é o mecanismo de disparo automático e por que é importante?

O mecanismo de descarga automática é um anel bimetal dentro do S31N que detecta condições de baixa temperatura durante a inicialização do sistema.Condensado frio e ar presente no sistema na partida seria de outra forma acumular em uma armadilha e atrasar aquecimento do sistemaO mecanismo bimetal mantém a armadilha aberta durante o arranque a frio para descarregar rapidamente estes fluidos frios.O anel bimetálico retorna à sua posição neutra e a armadilha funciona normalmente..

P4: Qual é a diferença entre S31N e S31NF?

O S31N cobre DN15A a DN25A (1⁄2 "a 1") usando conexões de flange roscadas ou padrão, com um corpo de ferro fundido dúctil.com um formato de flange diferente, adaptado às dimensões maiores da carroçariaO princípio de funcionamento e o desempenho são os mesmos; o fator de forma física difere para se adequar aos maiores tamanhos de tubulação.

Q5: Quando devem ser especificadas as variantes antibloqueio do vapor (S31N-G ou S31N-2)?

O bloqueio do vapor ocorre quando a pressão residual do vapor acima de uma armadilha de tipo disco mantém o disco fechado, mesmo quando o condensado está presente. A armadilha não descarrega o condensado.Isto é mais provável em armadilhas fortemente isoladas, sistemas de alta contrapressão ou instalações com longa retenção de calor, se a norma S31N apresentar ciclos erráticos ou não descarregar condensado de forma consistente numa instalação específica,especificar a variante antibloqueio do vapor -G ou -2 para essa posição.
