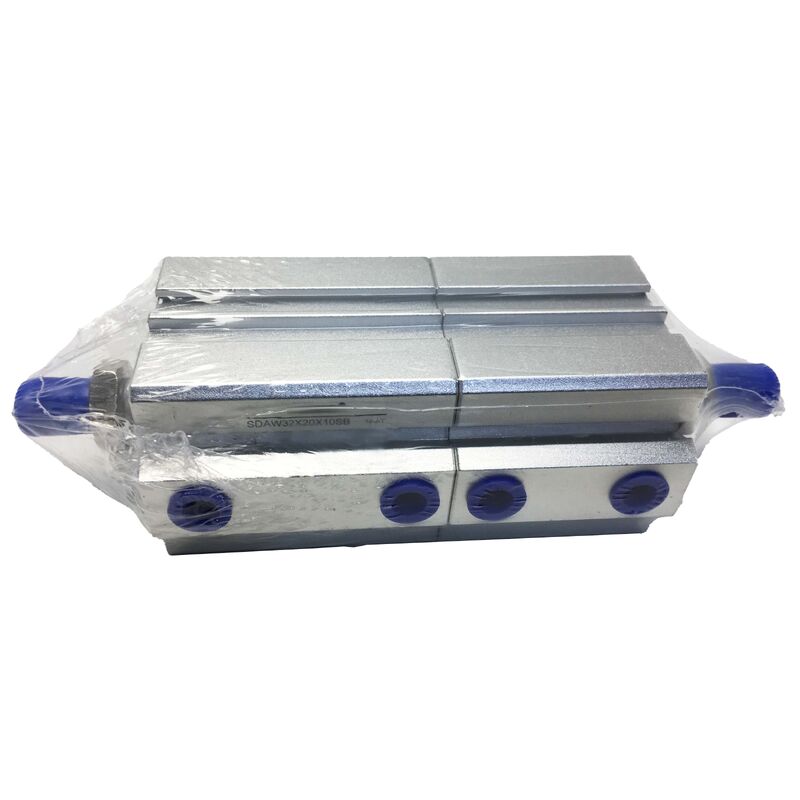

SDAW32X20X10SB Novo cilindro pneumático de ar ultrafino Airtac
Visão geral do produto
OAirTAC SDAW32X20X10SBé um cilindro compacto duplex ∙ um atuador pneumático de várias posições que combina dois tempos numa unidade compacta.permitindo que o cilindro pare e mantenha-se em três posições discretas ao longo do seu percurso: a primeira extremidade do traço, a segunda extremidade do traço e a posição do meio onde ambos os traços se cancelam.
Com um diâmetro de 32 mm que fornece uma potência útil para tarefas de automação de médio alcance, esta configuração possui um curso primário de 20 mm e um curso secundário de 10 mm,tornando-o ideal para aplicações que exijam movimentos posicionais grossos e finos a partir do mesmo corpo do atuadorO ímã incorporado permite a detecção da posição externa sem interruptores de limite mecânicos.
Principais especificações
| Parâmetro |
Valor |
| Tipo de cilindro |
Compacto duplex (ultra-fino, multi-posição) |
| Aborrecido |
32 mm |
| Traço 1 |
20 mm |
| Acidente vascular cerebral |
10 mm |
| Contagem de posições |
3 (trato 1 final / meio / curso 2 final) |
| Tipo de acção |
Dupla atuação |
| Magnético |
De potência não superior a 50 W |
| Fios de haste |
Homem (dente interno) |
| Linha de porta |
PT |
| Pressão de funcionamento |
0.1 - 0,9 MPa (de dupla ação) |
| Velocidade do pistão |
30 - 500 mm/s |
| Temperatura de funcionamento |
-10°C a +80°C |
| Material do corpo |
Alumínio (anodizado duro) |
Detalhes da construção
Construído em torno da arquitetura de cilindros compactos SDA estabelecida pela AirTAC, o SDAW32X20X10SB possui:
- Corpo e Capas:Tubos cilíndricos de liga de alumínio com superfície de perfuração duramente anodizada para resistência excepcional ao desgaste
- Montura:Estrutura revestida para projeto de baixo perfil sem parafusos de projeção
- Selo do pistão:Estrutura de vedação heterogénea de duas vias com reservatório de óleo integrado para auto-lubrificação
- Imã:Magnético de pistão incorporado para detecção de posição sem contacto
- Port Thread:Padrão de fio PT (conical paralelo) para a configuração do mercado asiático
Operação de três posições
O cilindro duplex SDAW atinge três posições através de um controlo de pressão independente:
- Posição 1 (extensão de 20 mm):Pressurizar câmara primária, escape secundário
- Posição 2 (médio):Pressurizar ambas as câmaras simultaneamente para uma posição intermédia estável
- Posição 3 (retirada):Câmara de pressurização secundária, de escape primária
Este esquema de controlo exige uma válvula direcional de 5/3 vias com posição central fechada para a posição de retenção central.
Perguntas Frequentes
P1: Pode o SDAW32X20X10SB alcançar uma posição do meio que permaneça estável mesmo sem pressão de ar contínua?
Não, a posição central é mantida pela pressão de ar equilibrada em ambas as câmaras simultaneamente.Para aplicações que exijam a posição média mantida sem ar contínuo, é necessário um cilindro de bloqueio mecânico ou um cilindro com travão interno.
Q2: Que tipos de interruptores automáticos são compatíveis com o ímã incorporado do SDAW32X20X10SB?
A série CS1 da AirTAC e os interruptores de cana magnética equivalentes, bem como os interruptores de efeito Hall de estado sólido com suportes e faixa de detecção compatíveis.Confirme a faixa de operação do interruptor selecionado cobre a força do campo magnético e corresponde às dimensões do sulco de furo de 32 mm.
P3: O cilindro está se movendo muito devagar. Pode a velocidade do pistão ser aumentada aumentando a pressão de alimentação acima de 0,9 MPa?
A operação acima de 0,9 MPa corre o risco de danificar a vedação e exceder os limites de projeto.Ajustar o caudal de escape para ajustar a velocidade do pistão desejada no intervalo de funcionamento de 30 a 500 mm/s.
P4: A posição do meio não é repetível ̇ o cilindro pára em pontos ligeiramente diferentes a cada ciclo.
A repetibilidade na posição do meio depende da pressão equilibrada em ambas as câmaras.Assegurar a regulação estável da pressão e a pressurização simultânea da porta sem desvio de tempoA adição de pequenos tanques de amortecimento a cada câmara pode amortecer as flutuações de pressão.
Q5: Que tipo de lubrificação é necessária para o SDAW32X20X10SB?
A vedação de pistão heterogénea de duas vias tem um reservatório de óleo integrado que permite a auto-lubrificação para uma operação normal com ar comprimido limpo, seco ou minimamente lubrificado.Não é necessária lubrificação externa para o ar comprimido industrial normal. Se utilizar um lubrificante, utilizar óleo de turbina leve de concentração muito baixa. ‡ A lubrificação excessiva acelera a deterioração do selo.
