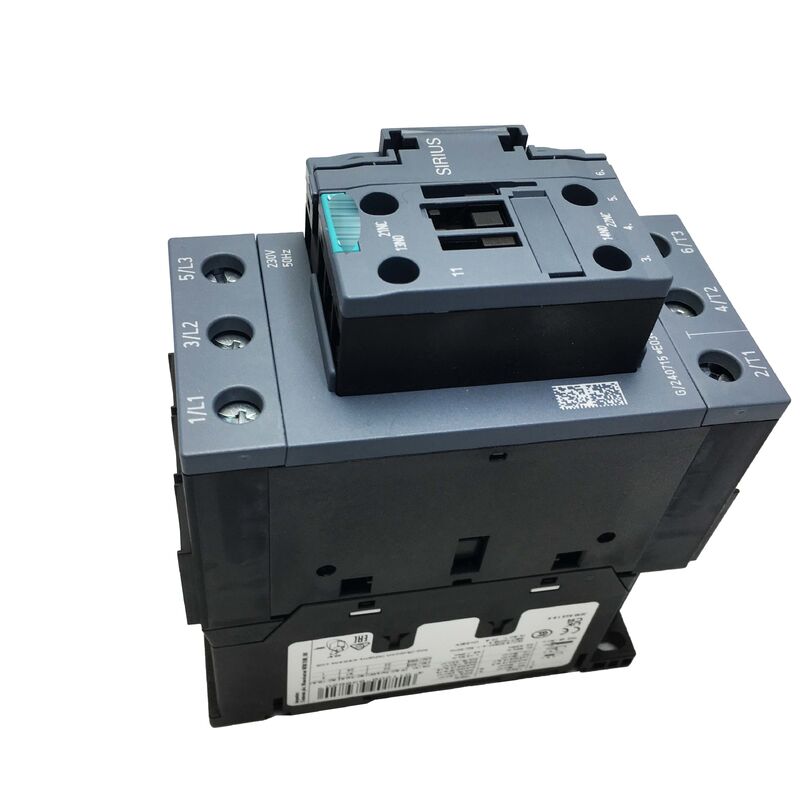

Siemens 3RT2036-1AP00 | Contator de Potência SIRIUS 3RT2
Número da Peça: 3RT2036-1AP00
Fabricante: Siemens AG
Família de Produtos: SIRIUS 3RT2
Tipo: Contator de Potência de 3 Polos (Comutação de Motor CA)
Visão Geral
O 3RT2036-1AP00 é um contator de potência de 3 polos da série SIRIUS 3RT2 da Siemens, projetado para comutação de motores de indução CA de até 22 kW a 400V. O tamanho de quadro S2 oferece capacidades aprimoradas com construção de contato mais robusta, maior massa térmica e robustez mecânica para lidar com correntes mais altas envolvidas na partida e operação de drives de 22kW.
As aplicações incluem grandes compressores, estações de bombeamento de alta capacidade, drives de esteiras de serviço pesado, sistemas de ventilação industrial e motores de acionamento principal de máquinas-ferramenta. Também é adequado para cargas resistivas em correntes mais altas do que sua classificação de motor. Este modelo substitui o anterior 3RT1036-1AP00, mantendo as mesmas classificações, configuração de terminais e dimensões.
Especificações Principais
| Parâmetro |
Valor |
| Número da Peça |
3RT2036-1AP00 |
| Fabricante |
Siemens |
| Série do Produto |
SIRIUS 3RT2 |
| Categoria de Utilização |
AC-3e / AC-3 |
| Configuração do Contato Principal |
3 NA (3 polos) |
| Corrente Nominal (AC-3, 400V) |
50 A (51 A conforme especificação atualizada) |
| Potência do Motor |
22 kW @ 400V / 11 kW @ 230V |
| Tensão da Bobina |
230V CA, 50 Hz |
| Auxiliar Integrado |
1 NA + 1 NF |
| Tamanho |
S2 |
| Conexão |
Terminais de parafuso |
| Tensão de Isolamento (Ui) |
690 V |
| Tensão de Suporte de Impulso |
6 kV |
| Grau de Proteção |
IP20 |
| Temperatura Ambiente |
−25°C a +60°C (com redução de capacidade acima de +40°C) |
| Largura Líquida |
55 mm |
| Normas |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Certificações |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Peso |
Aprox. 0,985 kg |
Capacidade do Tamanho de Quadro S2
O contator de tamanho de quadro S2 possui uma ponte de contato mais robusta, maior folga de contato e maior capacidade de extinção de arco em comparação com unidades S0 e S00 menores. Essas diferenças físicas permitem a classificação de motor de 50A e o manuseio de correntes de rotor travado atingindo 350A ou mais durante o fechamento do contato.
A maior massa térmica significa que o contator pode absorver mais energia de comutação antes que o aumento de temperatura afete o desempenho, tornando-o adequado para aplicações com partidas frequentes onde uma quantidade substancial de energia de comutação é gerada ao longo dos ciclos operacionais.
Contatos Auxiliares Integrados
Cada 3RT2036-1AP00 inclui um contato auxiliar NA integrado e um contato auxiliar NF integrado mecanicamente ligados ao transportador de contato principal. Estes fornecem feedback em tempo real do estado real do contator para monitoramento do sistema de controle e funções de segurança.
O NF auxiliar serve como entrada padrão para autoverificação do motor de partida, enquanto o NA auxiliar é tipicamente conectado em circuitos de selagem para partidas manuais de motores. Esta função de monitoramento de segurança atende aos requisitos de muitas normas de segurança de máquinas.
Aplicações de Segurança Funcional
O 3RT2036-1AP00 possui certificação IEC 61508 para aplicações de segurança funcional. Quando combinado adequadamente com unidades de relé de segurança ou PLCs de segurança, esses contatores podem contribuir para funções de segurança classificadas até certos níveis SIL e PL. Consulte a Ferramenta de Avaliação de Segurança do produto e as normas de segurança de máquinas aplicáveis para requisitos específicos de aplicação.
Perguntas Frequentes
Q1: O 3RT2036-1AP00 pode ser usado em partidas estrela-triângulo com requisitos de bobina de 230V?
Sim, o 3RT2036-1AP00 pode servir como contator principal e de triângulo em partidas estrela-triângulo. Módulos de ligação estrela-triângulo SIRIUS padrão fornecem o intertravamento mecânico e elétrico necessário. Verifique se a classificação do contator estrela corresponde à condição de estrela com corrente reduzida.
Q2: O zumbido perceptível é normal após a substituição?
Algum zumbido da bobina CA é normal devido ao campo magnético variável. Se notavelmente mais alto, verifique se há sujeira ou corrosão nas superfícies de assentamento do ímã que possam impedir o assentamento adequado da armadura, aumentando a folga e o nível de zumbido.
Q3: O contator pode ser montado de lado (rotacionado 90°)?
A montagem padrão é vertical. Embora a rotação para posições horizontal ou invertida seja possível, a corrente nominal pode exigir redução de capacidade devido à alteração do resfriamento por convecção. Consulte a folha de dados do produto para redução de capacidade permitida em posições de montagem não padrão.
Q4: Qual é a seção transversal máxima do fio para os terminais de contato principal?
Os terminais de parafuso S2 acomodam seções transversais de fio de aproximadamente 2,5 mm² a 35 mm², dependendo do tipo de terminal. Condutores flexíveis multifilares com terminais de cabo apropriados são recomendados para fiação de painel. Os terminais de controle aceitam seções transversais menores, tipicamente de 0,5 mm² a 4 mm².
Q5: O contator é adequado para motores de bomba de 22kW iniciando 15-20 vezes por hora?
A comutação AC-3 de alta frequência a 15-20 partidas por hora é exigente. Calcule o total de partidas durante o intervalo de serviço necessário e compare com a curva de vida elétrica publicada. Se a vida útil necessária exceder a classificação, considere a substituição de contato mais frequente, soft starters para limitar a corrente de partida ou partidas estrela-triângulo para reduzir a corrente de partida.
