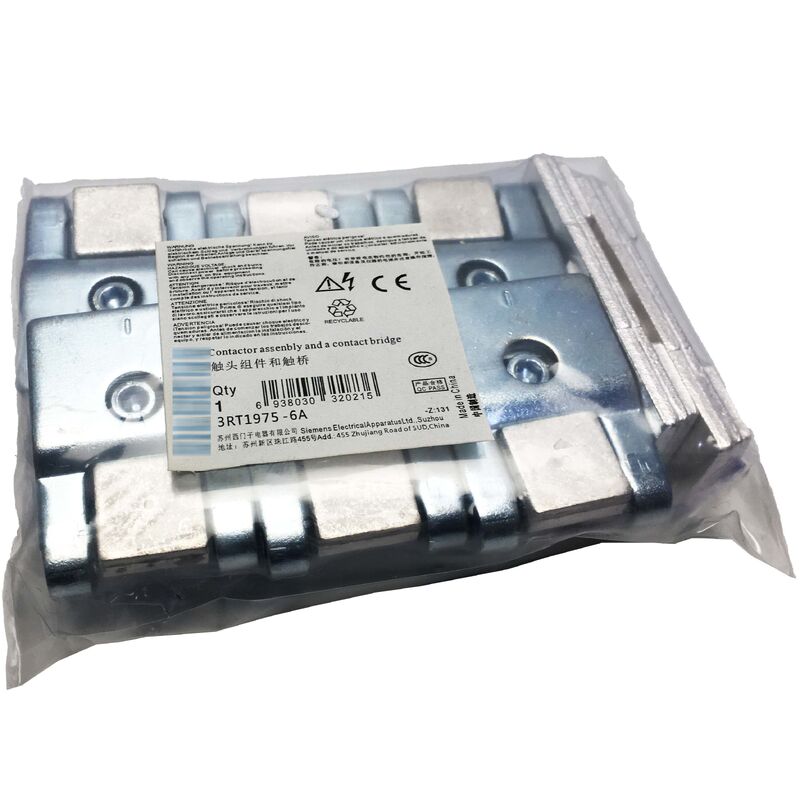

3RT1975-6A Novo Original Siemens 3RT19756A Peça de Contato de Chave
Siemens 3RT1975-6A | Kit de Contato de Reposição SIRIUS S12
Número da Peça: 3RT1975-6A
Fabricante: Siemens AG (Alemanha)
Tipo de Produto: Kit de Contato de Reposição (Peça de Reposição)
Linha de Produto: SIRIUS (Série 3RT1)
Visão Geral
O 3RT1975-6A é o kit de contato de reposição OEM da Siemens para o contator de potência SIRIUS 3RT1075. Ele contém tudo o que é necessário para restaurar o conjunto de contato principal de um 3RT1075: três pontes de contato móveis, seis peças de contato fixas e o hardware de montagem associado.
O kit substitui todas as seis superfícies de contato nas três fases principais simultaneamente, restaurando a resistência de contato, a queda de tensão e a capacidade de condução de corrente do contator para os valores originais.
O 3RT1075 é o contator de potência tamanho S12 da Siemens, a maior estrutura padrão na linha SIRIUS 3RT1. Classificado em 400A AC-3, ele comuta motores de CA trifásicos de até 200kW em redes de 400V, 150hp em 480V e 400hp em fontes de 600V.
Nesses níveis de potência, o 3RT1075 lida com algumas das correntes contínuas mais altas da linha de produtos SIRIUS. Ele aparece em grandes centros de controle de motores, painéis de acionamento principal para ventiladores e compressores industriais, acionamentos centrais de bombas em tratamento de água e aplicações pesadas marítimas e de processo.
Os contatos sofrem desgaste significativo, tornando o 3RT1975-6A uma das peças de reposição de serviço mais importantes para qualquer local que opere essas máquinas.
A filosofia de design SIRIUS mantém a substituição de contatos prática. A série de kits 3RT19 permite a manutenção sem remover o contator do painel em muitos tipos de instalação; o corpo modular oferece acesso direto ao conjunto de contatos. Isso significa menos tempo de inatividade, menos desconexões e um retorno mais rápido ao serviço.
Especificações Principais
| Parâmetro |
Valor |
| Número da Peça |
3RT1975-6A |
| Fabricante |
Siemens AG |
| Tipo de Produto |
Kit de Contato de Reposição |
| Linha de Produto |
SIRIUS 3RT1 |
| Contator Compatível |
3RT1075 |
| Conteúdo do Kit |
3 contatos móveis + 6 contatos fixos + peças de montagem |
| Polos |
Contatos principais de 3 polos |
| Corrente Nominal |
400A (AC-3) |
| Tensão Máxima |
600V |
| Classe de Tamanho do Contator |
S12 |
| Dimensões |
77 × 72 × 94 mm |
| País de Origem |
Alemanha |
O Ciclo de Desgaste do Contato a 400A
Cada vez que o 3RT1075 abre sob carga, um arco se forma entre os contatos que se separam. O arco dura uma fração de milissegundo, mas a 400A, a energia nesse intervalo é significativa. Ele erode uma pequena quantidade de material de contato a cada operação.
O material erodido deposita-se como resíduo carbonizado preto nas superfícies de contato. Ao longo de centenas ou milhares de ciclos de comutação, essa erosão se acumula. A espessura do contato diminui. A mola de pressão de contato deflete menos. A geometria da superfície muda de plana e lisa para picada e irregular.
Essas mudanças aumentam a resistência de contato. Maior resistência de contato significa mais calor gerado na junta de contato, o que acelera a erosão.
Os sinais de alerta são claros: temperatura elevada nos terminais principais, picotamento visível, cheiro de metal aquecido durante comutações pesadas e, em casos avançados, o som de um arco mais forte do que o normal ao fechar.
Se não for abordado, os contatos desgastados eventualmente soldam; as superfícies de liga de prata amolecidas se fundem durante um evento de interrupção. Um contator soldado não pode abrir em condições de falha e apresenta um risco à segurança. Inspeção regular e substituição oportuna do kit com o 3RT1975-6A previnem esse resultado.
Todos os Três Polos Juntos - Por Que a Substituição Parcial é uma Má Prática
Um instinto comum de corte de custos é substituir apenas o polo mais desgastado. É a decisão errada. Quando um polo atinge o limite de desgaste, os outros dois estão próximos; a 200kW e acima, todas as três fases carregam corrente quase igual e experimentam energia de arco quase igual por ciclo.
Substituir apenas um polo significa que os dois restantes precisarão de substituição em breve, exigindo uma segunda parada e um segundo evento de manutenção.
A substituição completa do kit com o 3RT1975-6A retorna o contator a uma linha de base uniforme em todos os polos. O próximo intervalo de manutenção é previsível e consistente. O custo total de mão de obra é menor: uma intervenção em vez de duas.
Peças de Reposição SIRIUS e o Sistema Mais Amplo
O 3RT1975-6A se encaixa no programa estruturado de peças de reposição SIRIUS da Siemens. A linha de produtos de kits de contato 3RT19 cobre a maioria dos tamanhos de estrutura de contatores SIRIUS 3RT1, com números de peça de kit específicos para cada tamanho de estrutura e classificação de corrente.
Além do kit de contato, a Siemens oferece kits de substituição de bobina (série 3RT1975-5AB para várias tensões de bobina) e opções de substituição de câmaras de extinção de arco, tornando o 3RT1075 uma unidade totalmente reparável em vez de um dispositivo descartável ao final da vida útil do contato.
Perguntas Frequentes
P1: As temperaturas dos terminais principais no 3RT1075 estão mais altas que o normal, mas as conexões dos cabos estão apertadas. O kit 3RT1975-6A é o próximo passo?
Com torques de terminal confirmados como corretos, o aumento da temperatura do terminal aponta para um aumento na resistência de contato; o desgaste do contato é a causa mais comum. Inspecione as superfícies de contato através das aberturas da câmara de extinção de arco, se visíveis. Se as superfícies apresentarem picotamento significativo, perda do perfil plano ou acúmulo de carbono que não possa ser limpo, um kit 3RT1975-6A é a ação correta.
P2: O 3RT1975-6A pode ser instalado enquanto o corpo do contator permanece no painel?
Na maioria das configurações de painel, sim. O conjunto de contatos SIRIUS S12 é acessível com o corpo montado. A alimentação do contator deve ser totalmente isolada e confirmada como desenergizada antes do acesso. Circuitos auxiliares devem ser desenergizados. Com essas condições de segurança atendidas, as pontes de contato e os contatos fixos podem ser removidos e o novo kit instalado sem desconectar os terminais dos cabos principais.
P3: Após a soldagem de contatos causada por um evento de falha, um kit 3RT1975-6A retornará o contator ao serviço completo?
Se a soldagem estiver confinada às faces de contato e os componentes do mecanismo (molas, suporte da ponte, gaiola do polo) não estiverem danificados, um kit 3RT1975-6A pode restaurar o contator. Se a corrente de falha foi severa o suficiente para distorcer o suporte da ponte ou danificar as molas, o reparo mecânico é menos certo. Inspecione cuidadosamente o mecanismo após remover os contatos soldados. Se houver alguma dúvida sobre a integridade do mecanismo, a substituição completa do contator é o caminho mais seguro.
P4: Existe um método de inspeção visual para os contatos do 3RT1075 antes de decidir se o kit 3RT1975-6A é necessário?
As câmaras de extinção de arco do contator S12 oferecem acesso visual limitado aos contatos fixos. Uma inspeção mais clara é feita separando manualmente os contatos com o acionamento desenergizado e medindo a espessura do contato com um calibrador de folga contra a espessura mínima especificada nos dados técnicos. A condição da superfície (picotamento pesado, craterização ou deslocamento de material da superfície) também é um indicador qualitativo confiável quando a medição direta não é prática.
P5: Qual torque deve ser aplicado aos terminais principais do 3RT1075 S12 após a instalação de um 3RT1975-6A?
O torque de aperto dos terminais principais para as conexões do barramento do 3RT1075 S12 está na faixa de 14 Nm. Sempre verifique contra a marcação na variante específica do terminal ou na folha de dados técnicos do produto antes do aperto final, pois variantes de design de terminal podem ter torques especificados diferentes. Terminais sub-apertados produzem a mesma assinatura de aquecimento que contatos desgastados e anularão o benefício de um kit de contato novo em pouco tempo.
