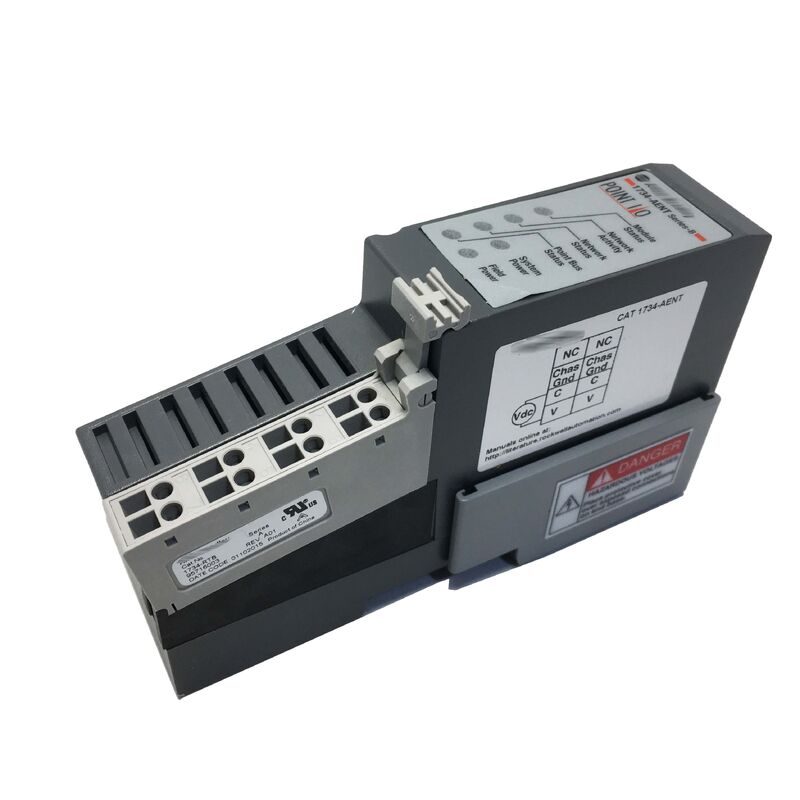

1734-AENT Novo Módulo Adaptador Ethernet Original AB 1734AENT
Allen-Bradley 1734-AENT | POINT I/O EtherNet/IP Adapter
Número da Peça: 1734-AENT
Fabricante: Allen-Bradley / Rockwell Automation (EUA)
Tipo de Produto: Adaptador de Comunicação EtherNet/IP — Série POINT I/O
Família de Produtos: 1734 POINT I/O
Tensão de Entrada: 24V DC nominal (faixa de 10-28,8V DC)
Visão Geral
O 1734-AENT é o adaptador EtherNet/IP para o sistema 1734 POINT I/O da Allen-Bradley — o módulo que conecta um rack POINT I/O a um controlador ControlLogix, CompactLogix ou qualquer outro capaz de EtherNet/IP.
Instale-o na posição mais à esquerda de um trilho POINT I/O, conecte o cabo Ethernet RJ45, e todo o rack de I/O se torna um nó de rede que o controlador pode endereçar, ler e escrever em tempo real.
O próprio sistema POINT I/O é uma plataforma de I/O densa e modular — módulos de I/O individuais têm apenas 12 mm de largura, permitindo I/O de alta densidade em espaço de painel compacto.
Cada módulo desliza no trilho DIN e se conecta ao próximo via backplane POINTBus na parte traseira da montagem, com o 1734-AENT na cabeça traduzindo entre o POINTBus e a rede Ethernet.
O adaptador pode suportar até 63 módulos POINT I/O em um único nó — até 504 pontos de I/O combinados — tornando um único 1734-AENT capaz de gerenciar uma parte substancial do I/O de uma máquina com apenas um endereço de rede.
O que torna o 1734-AENT um dispositivo de campo versátil é a combinação da camada de aplicação CIP (Common Industrial Protocol) com o transporte físico padrão EtherNet/IP.
CIP é a mesma camada de protocolo usada em ControlNet e DeviceNet, então os controladores Logix se comunicam com os módulos POINT I/O através do 1734-AENT usando o mesmo paradigma de programação de outros dispositivos CIP — sem protocolos de comunicação especiais para aprender, sem conversores de protocolo necessários.
Especificações Principais
| Parâmetro |
Valor |
| Número da Peça |
1734-AENT |
| Fabricante |
Allen-Bradley / Rockwell Automation |
| Tipo de Produto |
Adaptador POINT I/O EtherNet/IP |
| Tensão de Entrada |
24V DC nominal (10-28,8V DC) |
| Consumo de Energia |
4,5W máx. a 28,8V DC |
| Corrente de Partida |
6A máximo na inicialização |
| Saída POINTBus |
1000 mA (para módulos de I/O conectados) |
| Velocidade da Rede |
10/100 Mbps, half ou full duplex |
| Negociação Automática |
Sim |
| Módulos Máx. |
63 módulos POINT I/O |
| Pontos de I/O Máx. |
504 |
| Topologias |
Estrela, Árvore, Linear |
| Conector |
RJ45 (cabo Cat 5) |
| Montagem |
Trilho DIN, vertical |
| Protocolo |
CIP / EtherNet/IP |
| Proteção de Polaridade |
Sim |
EtherNet/IP — Por que é Importante para I/O Distribuído
EtherNet/IP usa hardware Ethernet IEEE 802.3 padrão e rede TCP/IP, mas adiciona a camada de aplicação CIP que lhe confere comportamento industrial determinístico.
A capacidade chave para I/O distribuído é a mensagem implícita — o 1734-AENT e seu controlador conectado estabelecem uma conexão cíclica de I/O que troca automaticamente dados de I/O em uma taxa definida sem qualquer programação de aplicação no lado do controlador além da configuração inicial.
Na prática, isso significa que um controlador CompactLogix ou ControlLogix vê os módulos POINT I/O conectados a um 1734-AENT como se fossem I/O local — tags aparecem no banco de dados de tags do controlador, dados de entrada são atualizados automaticamente na RPI (Requested Packet Interval) configurada, e dados de saída são escritos automaticamente.
O programador do controlador não gerencia a comunicação Ethernet; a plataforma Logix a gerencia de forma transparente.
O 1734-AENT também suporta mensagens explícitas — mensagens não cíclicas para alterações de configuração, leituras de parâmetros ou diagnósticos.
Isso é usado durante a comissionamento, solução de problemas ou quando o controlador precisa consultar o status do módulo fora do ciclo normal de atualização de I/O.
Atribuição de Endereço IP e Comissionamento de Rede
O 1734-AENT suporta atribuição de endereço IP via BOOTP ou DHCP — ferramentas de rede padrão que atribuem automaticamente um endereço IP a um dispositivo recém-conectado. A Rockwell Automation fornece uma utilidade BOOTP/DHCP como parte dos conjuntos de ferramentas RSLinx e Studio 5000.
Na primeira vez que o adaptador é energizado, ele transmite uma solicitação BOOTP. O servidor BOOTP responde com o endereço IP atribuído.
Uma vez que um endereço IP estático tenha sido atribuído e confirmado, é recomendado configurar o adaptador para usar o endereço fixo armazenado em vez do BOOTP/DHCP dinâmico — isso evita alterações de endereço IP se um servidor DHCP estiver temporariamente indisponível na reinicialização.
Na maioria das aplicações de controle de produção, os endereços dos adaptadores de I/O são fixos para evitar que o controlador perca sua conexão de I/O porque um lease DHCP expirou ou um servidor DHCP ficou inacessível.
Fontes de Alimentação de Expansão
O 1734-AENT fornece 1000mA de corrente POINTBus para alimentar os módulos de I/O conectados. Para configurações que excedem este orçamento — o que acontece quando muitos módulos de I/O analógicos ou especiais são usados — fontes de alimentação de expansão (1734-EP24DC ou equivalente) devem ser inseridas no trilho em posições apropriadas.
Uma fonte de alimentação de expansão pode alimentar até 17 módulos adicionais.
O planejamento da colocação da fonte de alimentação de expansão é um passo importante no projeto de nós POINT I/O maiores.
Perguntas Frequentes
P1: O 1734-AENT está conectado e energizado, mas não aparece na rede EtherNet/IP. O LED de link da rede está apagado. O que deve ser verificado primeiro?
Um LED de link apagado significa que a conexão física Ethernet não foi estabelecida. Verifique o cabo Cat 5 — certifique-se de que está firmemente conectado à porta RJ45 do adaptador, não está danificado e se conecta a uma porta de switch ativa.
Se a conexão do cabo e do switch estiverem confirmadas como boas, verifique se a tensão de alimentação de 24V DC está dentro da faixa de 10-28,8V nos terminais de alimentação do adaptador.
O adaptador deve ter energia antes de tentar a comunicação de rede.
Se o LED de link acender, mas o adaptador ainda não aparecer na rede, prossiga para o comissionamento do endereço IP usando a utilidade BOOTP.
P2: Quantas conexões de controlador simultâneas o 1734-AENT pode suportar?
O 1734-AENT suporta conexões de múltiplos controladores simultaneamente. Na prática, um controlador possui a conexão de I/O para controle de saída, enquanto controladores adicionais podem estabelecer conexões somente de leitura para ler dados de entrada.
Isso permite que sistemas de supervisão ou monitoramento observem os dados POINT I/O sem interferir na propriedade de I/O do controlador principal.
O número total de conexões simultâneas é limitado pela capacidade da tabela de conexões do adaptador — consulte a documentação do usuário do adaptador para o limite específico na versão de firmware instalada.
P3: Um módulo POINT I/O na posição 32 está apresentando erros de comunicação, mas todos os outros módulos estão funcionando. O 1734-AENT mostra status normal. Qual é a causa mais provável?
Erros de comunicação de módulo isolados com um adaptador saudável geralmente indicam um problema local no POINTBus — ou o módulo afetado falhou, suas conexões POINTBus com os módulos adjacentes não estão totalmente encaixadas, ou o módulo consumiu muita corrente POINTBus e acionou uma condição de limite de energia.
Remova e recoloque o módulo na posição 32. Verifique se uma fonte de alimentação de expansão está instalada se o trilho tiver mais de ~17 módulos.
Se o problema seguir o módulo para uma posição diferente, o módulo falhou e deve ser substituído.
P4: O 1734-AENT está sendo substituído em um sistema em execução. O endereço IP e a configuração precisam ser reinseridos?
Sim. O endereço IP e todos os dados de configuração são armazenados no próprio módulo, não no hardware do rack de I/O.
Quando um novo 1734-AENT é instalado, ele deve receber o mesmo endereço IP da unidade original — usando a utilidade BOOTP ou Studio 5000 — e a configuração do tamanho do chassi de I/O deve corresponder ao número de módulos conectados.
Uma vez que o endereço IP é definido e o controlador restabelece a conexão de I/O, o sistema deve retornar à operação normal sem alterações no programa do controlador.
P5: Qual é a diferença entre o 1734-AENT e o 1734-AENTR?
O 1734-AENT tem uma porta Ethernet, suportando topologias estrela e árvore. O 1734-AENTR tem duas portas Ethernet com um switch embutido, suportando topologia Device Level Ring (DLR) além de topologias estrela e linear/daisy-chain.
DLR fornece tolerância a falhas em nível de rede — uma única quebra de cabo em qualquer lugar do anel não interrompe a comunicação de I/O porque o anel se reconfigura em torno da quebra.
Para aplicações onde a disponibilidade contínua de I/O apesar de falhas de cabo é necessária, o 1734-AENTR é a escolha apropriada. Para redes estrela ou árvore padrão, o 1734-AENT é a opção mais simples.
